举例介绍OSPF的Stub区域的配置过程。

组网需求

配置区域为Stub区域后，不传播来自OSPF网络其它区域的外部路由和自治系统外部的路由，这样可以避免大量外部路由对路由器带宽和存储资源的消耗。

如图1所示，所有的路由器都运行OSPF，整个自治系统划分为三个区域。其中RouterA和RouterB作为ABR来转发区域间的路由，RouterD作为ASBR引入了外部静态路由200.0.0.0/8。此时，在不影响路由可达的前提下，达到减少通告到Area1内的LSA数量的目的。需要将Area1配置为Stub区域，并禁止向Stub区域通告Type-3 LSA。

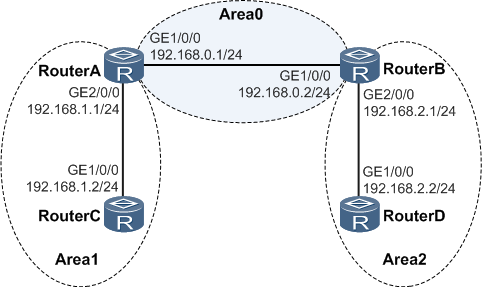

图1 配置OSPF Stub区域组网图

配置思路

采用如下的思路配置OSPF的Stub区域：

在各路由器上使能OSPF，配置OSPF基本功能。

在RouterD上配置引入静态路由200.0.0.0/8。

配置Area1为Stub区域。

在RouterA上配置禁止向Stub区域通告Type-3 LSA。

数据准备

为完成此配置例，需准备如下的数据：

RouterA的Router ID 1.1.1.1，运行的OSPF进程号1，区域0的网段192.168.0.0/24，区域1的网段192.168.1.0/24。

RouterB的Router ID 2.2.2.2，运行的OSPF进程号1，区域0的网段192.168.0.0/24，区域2的网段192.168.2.0/24。

RouterC的Router ID 3.3.3.3，运行的OSPF进程号1，区域1的网段192.168.1.0/24。

RouterD的Router ID 4.4.4.4，运行的OSPF进程号1，区域2的网段192.168.2.0/24。

操作步骤
  1. 配置各接口的IP地址。

请参见图1，配置各接口的IP地址，具体配置过程请参考配置文件。

  1. 配置OSPF基本功能。

请参见配置OSPF的基本功能，具体配置过程请参考配置文件。

  1. 配置RouterD引入静态路由200.0.0.0/8。

[RouterD] ip route-static 200.0.0.0 8 null 0

[RouterD] ospf

[RouterD-ospf-1] import-route static

[RouterD-ospf-1] quit

# 查看RouterC的OSPF路由表。

[RouterC] display ospf routing

     OSPF Process 1 with Router ID 3.3.3.3

                   Routing Tables

 Routing for Network

 Destination        Cost  Type         NextHop         AdvRouter       Area

 192.168.0.0/24     2     Inter-area   192.168.1.1     1.1.1.1         0.0.0.1

 192.168.1.0/24     1     Stub         192.168.1.2     3.3.3.3         0.0.0.1

 192.168.2.0/24     3     Inter-area   192.168.1.1     1.1.1.1         0.0.0.1

 Routing for ASEs

 Destination    Cost    Type     Tag     NextHop        AdvRouter

 200.0.0.0/8    4        Type1    1       192.168.1.1    4.4.4.4

 Total Nets: 4

 Intra Area: 1  Inter Area: 2  ASE: 1  NSSA: 0

当RouterC所在区域Area1为普通区域时，可以看到路由表中存在AS外部的路由。

  1. 配置Area1为Stub区域。

# 配置RouterA。

[RouterA] ospf

[RouterA-ospf-1] area 1

[RouterA-ospf-1-area-0.0.0.1] stub

[RouterA-ospf-1-area-0.0.0.1] quit

# 配置RouterC。

[RouterC] ospf

[RouterC-ospf-1] area 1

[RouterC-ospf-1-area-0.0.0.1] stub

[RouterC-ospf-1-area-0.0.0.1] quit

所有连接到Stub区域的路由器必须使用stub命令将该区域配置成Stub区域属性。

[RouterC] display ospf routing

          OSPF Process 1 with Router ID 3.3.3.3

                   Routing Tables

 Routing for Network

 Destination        Cost        Type        NextHop        AdvRouter        Area

 0.0.0.0/0         2         Inter-area      192.168.1.1     1.1.1.1     0.0.0.1

 192.168.0.0/24     2           Inter-area  192.168.1.1    1.1.1.1          0.0.0.1

 192.168.1.0/24     1           Stub        192.168.1.2    3.3.3.3          0.0.0.1

 192.168.2.0/24     3           Inter-area  192.168.1.1    1.1.1.1          0.0.0.1

 Total Nets: 4

 Intra Area: 1  Inter Area: 3  ASE: 0  NSSA: 0

当把RouterC所在区域Area1配置为Stub区域后，看不到AS外部的路由，取而代之的是一条缺省路由。

  1. 配置禁止向Stub区域通告Type-3 LSA。

[RouterA] ospf

[RouterA-ospf-1] area 1

[RouterA-ospf-1-area-0.0.0.1] stub no-summary

[RouterA-ospf-1-area-0.0.0.1] quit

  1. 查看配置结果。

# 查看RouterC的OSPF路由表。

[RouterC] display ospf routing

          OSPF Process 1 with Router ID 3.3.3.3

                   Routing Tables

 Routing for Network

 Destination        Cost  Type         NextHop         AdvRouter       Area

 0.0.0.0/0          2     Inter-area   192.168.1.1     1.1.1.1         0.0.0.1

 192.168.1.0/24     1     Stub         192.168.1.2     3.3.3.3         0.0.0.1

 Total Nets: 2

 Intra Area: 1  Inter Area: 1  ASE: 0  NSSA: 0

禁止向Stub区域通告Type-3 LSA后，Stub路由器的路由表项进一步减少，只保留了一条通往区域外部的缺省路由。

配置文件

RouterA的配置文件

#

  sysname RouterA

#

router id 1.1.1.1

#

interface GigabitEthernet1/0/0

 link-protocol ppp

 undo shutdown

 ip address 192.168.0.1 255.255.255.0

#

interface GigabitEthernet2/0/0

 link-protocol ppp

 undo shutdown

 ip address 192.168.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 192.168.0.0 0.0.0.255

 area 0.0.0.1

  network 192.168.1.0 0.0.0.255

  stub no-summary

#

return

RouterB的配置文件

#

  sysname RouterB

#

router id 2.2.2.2

#

interface GigabitEthernet1/0/0

 link-protocol ppp

 undo shutdown

ip address 192.168.0.2 255.255.255.0

#

interface GigabitEthernet2/0/0

 link-protocol ppp

 undo shutdown

 ip address 192.168.2.1 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 192.168.0.0 0.0.0.255

 area 0.0.0.2

  network 192.168.2.0 0.0.0.255

#

return

RouterC的配置文件

#

  sysname RouterC

#

router id 3.3.3.3

#

interface GigabitEthernet1/0/0

 link-protocol ppp

 undo shutdown

 ip address 192.168.1.2 255.255.255.0

#

ospf 1

 area 0.0.0.1

  network 192.168.1.0 0.0.0.255

  stub

#

return

RouterD的配置文件

#

  sysname RouterD

#

router id 4.4.4.4

#

interface GigabitEthernet1/0/0

 link-protocol ppp

 undo shutdown

 ip address 192.168.2.2 255.255.255.0

#

ospf 1

 import-route static

 area 0.0.0.2

  network 192.168.2.0 0.0.0.255

#

ip route-static 200.0.0.0 255.0.0.0 NULL0

#

return
