OSPF——基本概念4（特殊区域）

目录

OSPF特殊区域

Stub区域

Stub（末节）区域的特点

Totally Stub（完全末节）区域的特点

NSSA区域

NSSA（不完全的末节）区域的特点

Totally NSSA区域的特点

优化路由表

---

OSPF特殊区域

特殊区域的作用

减少区域内LSA的数量

减少路由表的数量

特殊区域的局限性

特殊区域可能会产生次优路径

特殊区域不能配置虚拟链路

骨干区域不能配置为特殊区域

特殊区域的类型

主要有四种特殊区域  Stub区域、Totally Stub区域、NSSA区域、Totally NSSA区域

---

Stub区域

Stub（末节）区域的特点

1. 不允许5类LSA在该区域泛洪（即该区域没有5类LSA）
2. 该区域也不会产生4类LSA
3. 该区域存在3类LSA，并且ABR路由器会自动产生一条三类的缺省路由在本区域泛洪，用于访问外部网络（产生的三类缺省路由的缺省开销为1；通过更改引入是的缺省开销，可以防止次优路径出现）

注意

末节区域的ABR还是拥有5类LSA的（该5类是从骨干区域学来的，不是自己产生的，在建立Full关系时，不在Stub区域内进行5类LSA同步）

该区域的所有内部路由器以及该区域的ABR都要配置为末节区域才可以建立邻居

Totally Stub（完全末节）区域的特点

相比于Stub区域，增加了一条限制，区域内不允许产生3类LSA

其余都与Stub区域一致

注意

Totally Stub的配置相比于Stub，只需要将ABR设备的区域类型配置为Totally Stub就可

区域内的其它设备只需要配置为Stub区域

---

NSSA区域

NSSA（不完全的末节）区域的特点

1. 不允许5类LSA在该区域泛洪（即该区域没有5类LSA）
2. 该区域也不会产生4类LSA
3. 该区域存在3类LSA，并且不会生成缺省的3类LSA
4. 相比于Stub区域，允许本区域的ASBR引入外部路由，但是以7类LSA的类型存在
5. NSSA区域产生一条7类LSA的缺省路由去访问外部网络

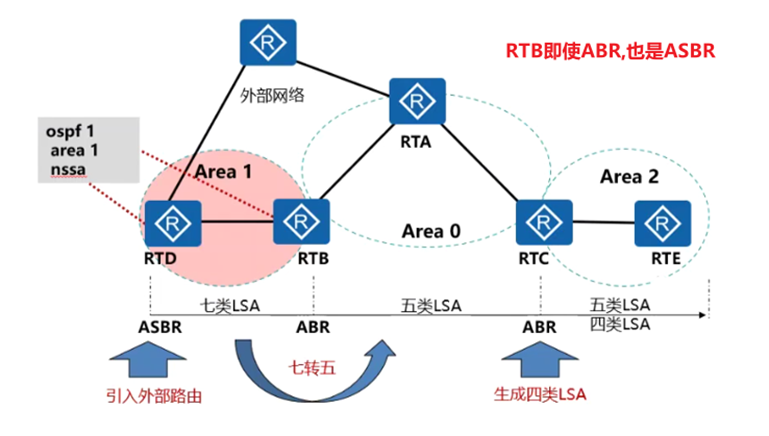

6. 当NSSA区域引入外部路由时，7类LSA在NSSA区域的ABR路由器上将7类转为5类LSA在其它区域泛洪（7转5）--如果NSSA区域有多个ABR，则router-id大的ABR去做7转5

注意

7类LSA只能在NSSA区域泛洪

在部分特殊场景下，NSSA区域的ABR不会对7类做转换（可以使用命令强制做7转5）

该区域的所有内部路由器以及该区域的ABR都要配置为NSSA区域才可以建立邻居

通过P字段置位来告知路由器是否将7转5（置位表示需要进行转换）

边界路由器不计算对方发来的缺省路由，避免存在多个ABR时产生路由环路

Totally NSSA区域的特点

相比于NSSA区域，增加了一条限制，区域内不允许产生3类LSA，会自动生成一条缺省的3类LSA

其余都与NSSA区域一致

注意

Totally NSSA的配置相比于NSSA，只需要将ABR设备的区域类型配置为Totally NSSA就可

区域内的其它设备只需要配置为NSSA区域

优化路由表

华为设备命令

在NSSA区域中既是ABR也是ASBR的设备上，在区域下敲 nssa no-import no-summary命令，当在此ABR设备上引入外部路由时，只发布5类LSA，不发布7类LSA（默认会有条7类缺省路由来访问）
