OSPF（实战演习）虚连接

OSPF虚连接的作用

• 连接非骨干区域到骨干区域：当一个非骨干区域由于网络拓扑的限制，无法直接与骨干区域0相连时，可通过虚连接将其连接到骨干区域，以确保非骨干区域能够学习到其他区域的路由信息，保证全网路由的可达性。
• 修复不连续的骨干区域：在某些特殊情况下，骨干区域可能会出现不连续的情况，虚连接可以在不连续的骨干区域之间建立逻辑连接，使骨干区域在逻辑上保持连续，从而保证OSPF网络的正常运行。
• 提供冗余备份链路：可以通过配置虚连接作为备用路径，当正常的区域间链路出现故障时，虚连接提供的路径可作为备份，确保网络的可靠性和稳定性，避免网络分区的发生。

OSPF虚连接实现的方式

虚连接（Virtual link）是指在两台ABR之间通过一个非骨干区域建立的一条逻辑上的连接通道。

• 虚连接必须在两端同时配置方可生效。

• 为虚连接两端提供一条非骨干区域内部路由的区域称为传输区域（Transit Area）。

虚连接相当于在两个ABR之间形成了一个点到点的连接，因此，虚连接的两端和物理接口一样可以配置接口的各参数，如发送Hello报文间隔等。

OSPF虚连接配置示例

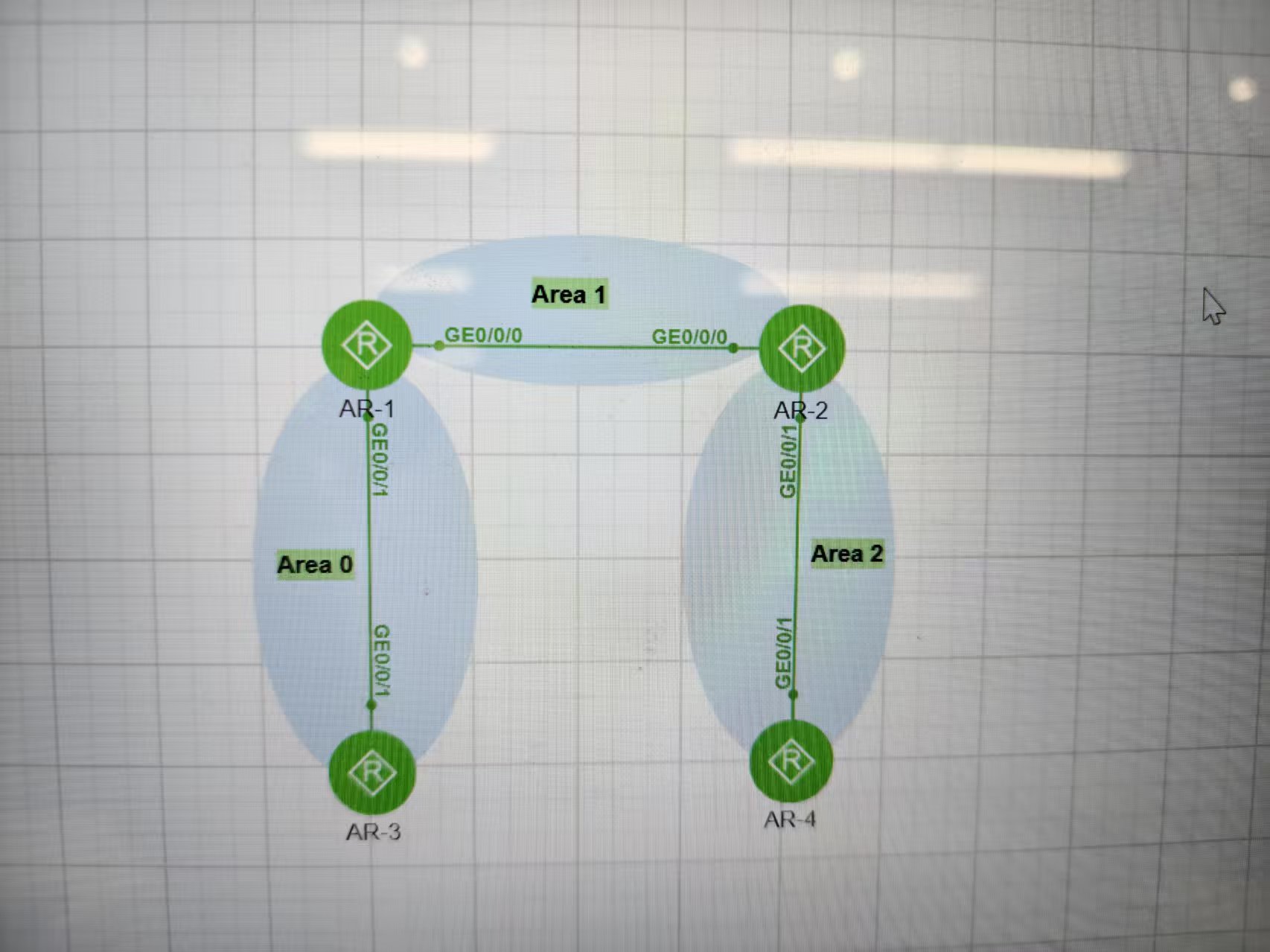

TOP图

sysname R1
#
router id 1.1.1.1
#
interface G0/0/0
 undo ports
 ip address 192.168.1.1 255.255.255.0
#
interface G0/0/1
 undo shutdown
 undo ports
 ip address 10.1.1.1 255.0.0.0
#
ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.255.255.255
 area 0.0.0.1
  network 192.168.1.0 0.0.0.255
  vlink-peer 2.2.2.2

```bash
sysname R2
#
router id 2.2.2.2
#
interface G0/0/0
 undo shutdown
 undo ports
 ip address 192.168.1.2 255.255.255.0
#
interface G0/0/1
 undo shutdown
 undo ports
 ip address 172.16.1.1 255.255.0.0
#
ospf 1
 area 0.0.0.1
  network 192.168.1.0 0.0.0.255
  vlink-peer 1.1.1.1
 area 0.0.0.2
  network 172.16.0.0 0.0.255.255

```bash
sysname R3
#
router id 3.3.3.3
#
interface G 0/0/1
 undo shutdown
 undo ports
 ip address 10.1.1.2 255.0.0.0
#
ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.255.255.255

sysname R4
#
router id 4.4.4.4
#
interface G 0/0/1
 undo shutdown
 undo ports
 ip address 172.16.1.2 255.255.0.0
#
ospf 1
 area 0.0.0.2
  network 172.16.0.0 0.0.255.255
