LC串联谐振电路的特征阻抗为多少？为什么等于根号下L/C?是如何推导的？

原创 于 2025-02-26 14:56:02 发布 · 694 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#LC串联谐振的特征阻抗计算

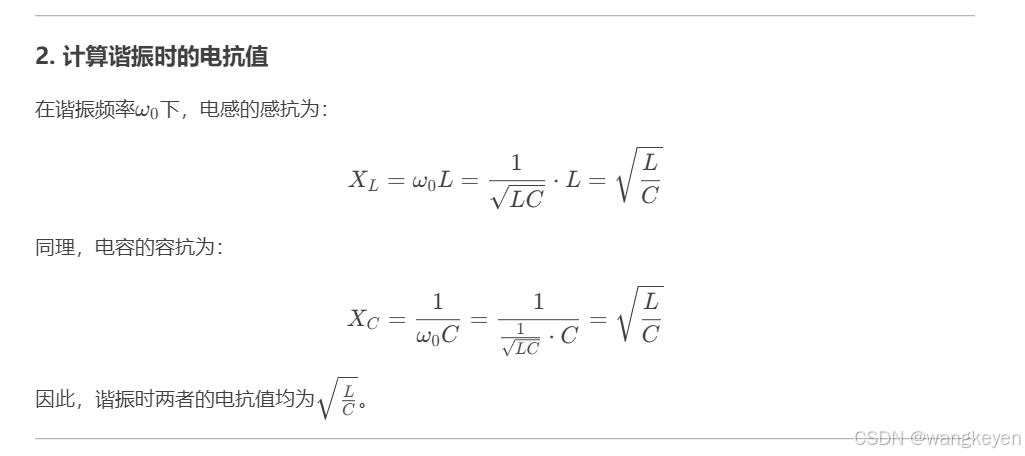

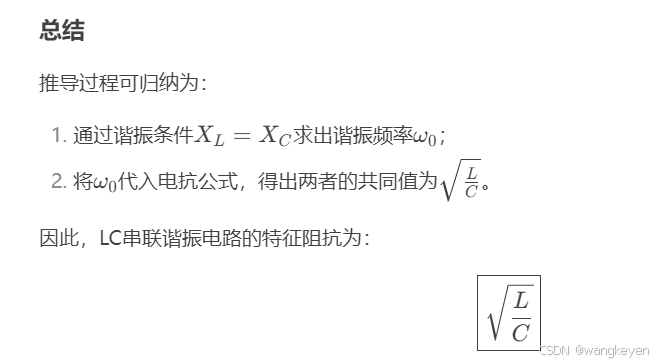

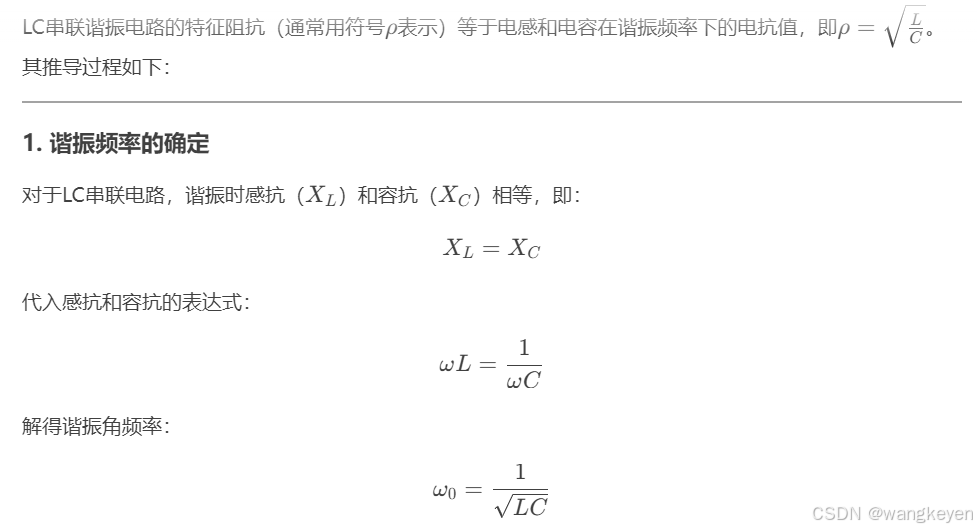

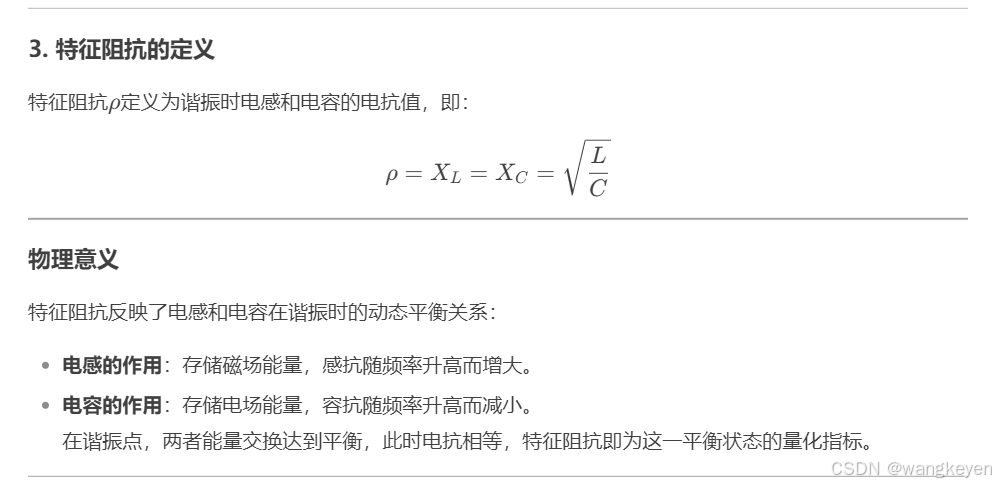

LC串联谐振电路的特征阻抗（通常用符号ρ表示）等于电感和电容在谐振频率下的电抗值，即ρ=\sqrt{\frac{L}{C}}。其推导过程如下：
