硬件设计41之什么是MIPI、CSI接口？

最新推荐文章于 2025-04-05 21:00:12 发布
最新推荐文章于 2025-04-05 21:00:12 发布
阅读量1.5w 收藏 44
点赞数 2
分类专栏： 硬件工程师之温故知新 文章标签： mipi DSI CSI
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangdapao12138/article/details/80171739
版权
本文介绍了MIPI联盟及其制定的开放标准，重点关注MIPI DSI和CSI接口。DSI是连接处理器和显示模块的高速串行接口，而CSI则是用于连接处理器和摄像模块的接口。D-PHY提供了物理层定义，包括低功耗和高速信号模式。文章详细阐述了DSI的分层结构、操作模式及帧数据类型，以及D-PHY的Lane状态和电压要求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.MIPI简介

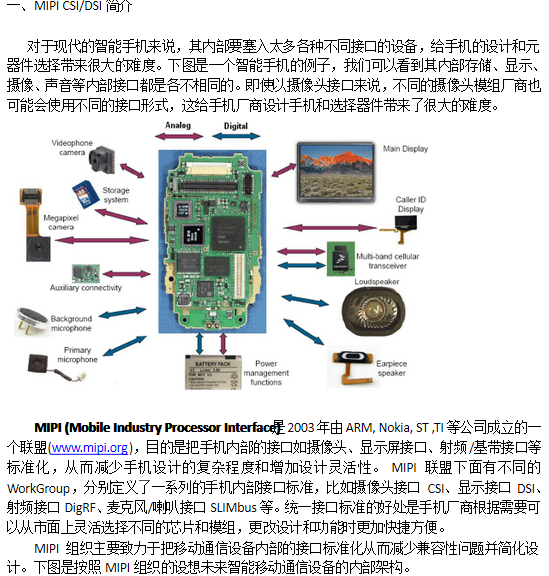

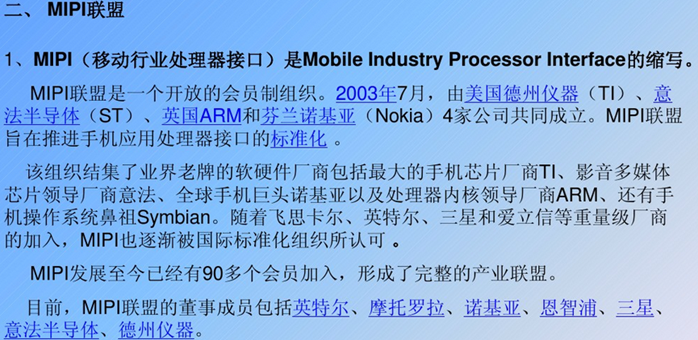

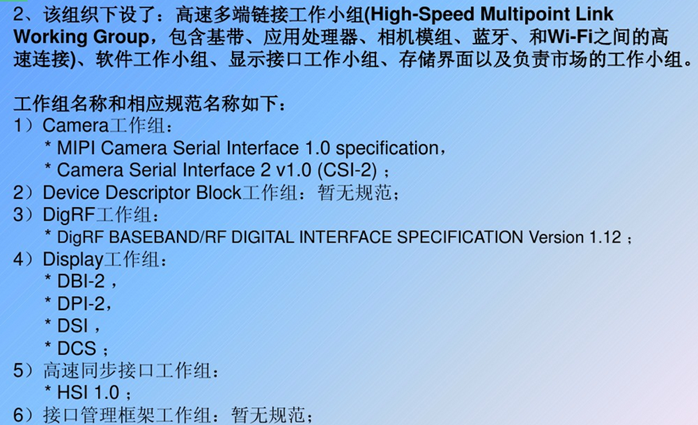

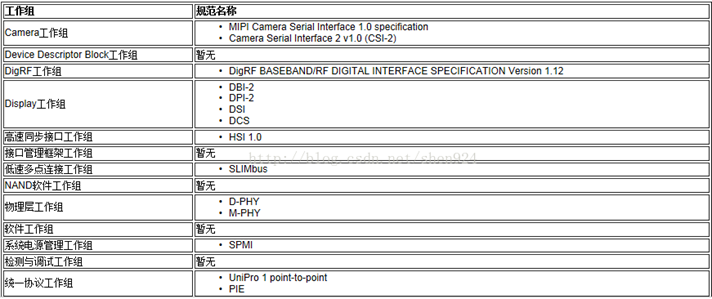

MIPI（移动行业处理器接口）是Mobile Industry Processor Interface的缩写。MIPI是MIPI联盟发起的为移动应用处理器制定的开放标准。

二、MIPI联盟的MIPI DSI规范

1、名词解释

• DCS (Display Command Set)：DCS是一个标准化的命令集，用于命令模式的显示模组。

• DSI, CSI (Display Serial Interface, Camera Serial Interface

• DSI 定义了一个位于处理器和显示模组之间的高速串行接口。

• CSI 定义了一个位于处理器和摄像模组之间的高速串行接口。

• D-PHY：提供DSI和CSI的物理层定义

2、DSI分层结构

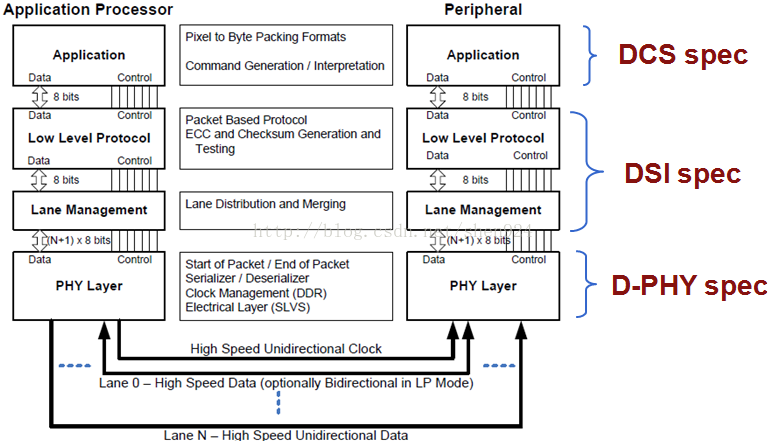

DSI分四层，对应D-PHY、DSI、DCS规范、分层结构图如下：

• PHY 定义了传输媒介，输入/输出电路和和时钟和信号机制。

• Lane Management层：发送和收集数据流到每条lane。

• Low Level Protocol层：定义了如何组帧和解析以及错误检测等。

• Application层：描述高层编码和解析数据流。

3、Command和Video模式

• DSI兼容的外设支持Command或Video操作模式，用哪个模式由外设的构架决定

• Command模式是指采用发送命令和数据到具有显示缓存的控制器。主机通过命令间接的控制外设。Command模式采用双向接口

• Video模式是指从主机传输到
