硬件接口之MIPI

(1）MIPI定义

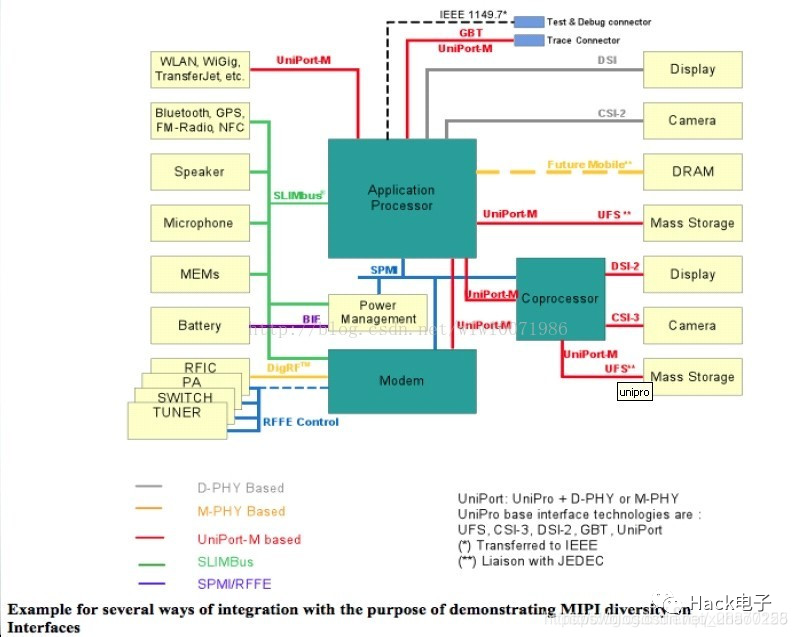

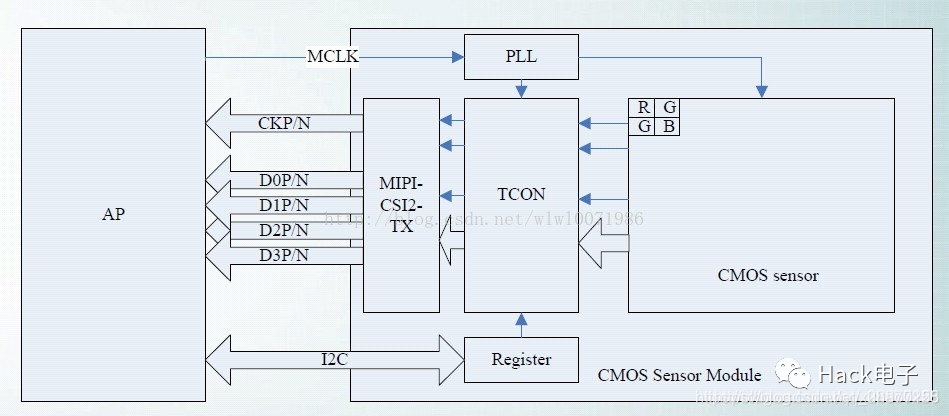

  MIPI联盟定义了一套接口标准，把移动设备内部的接口如摄像头、显示屏、基带、射频接口等标准化，从而增加设计灵活性，同时降低成本、设计复杂度、功耗和EMI。

（2）MIPI特点

  a. 高速：1Gbps/Lane，4Gbps吞吐量
  b. 低功耗：200mV差分摆幅，200mv共模电压
  c. 噪声抑制
  d. 更少的pin，PCB layout更方便

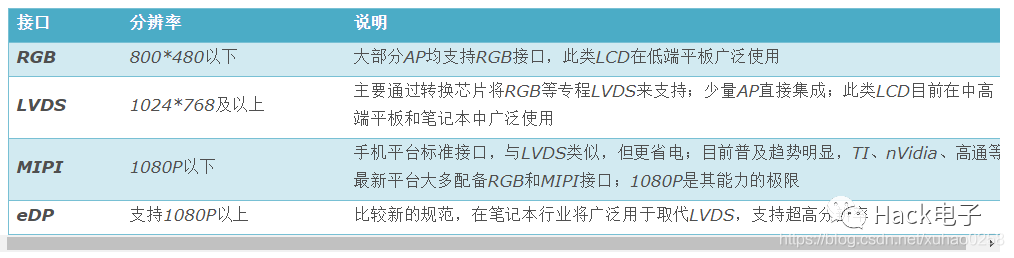

（3）分辨率

  MIPI-DSI：2048*1536@60fps

  MIPI 是专门在高速(数据传输)模式下采用低振幅信号摆幅，针对功率敏感型应用而量身定做的。图2比较了MIPI与其它差分技术的信号摆幅。
  由于MIPI是采用差分信号传输的，所以在设计上需要按照差分设计的一般规则进行严格的设计，关键是需要实现差分阻抗的匹配，MIPI协议规定传输线差分阻抗值为80-125欧姆。
            

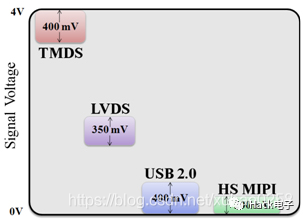

        几种流行的差分摆幅（differential-swing）技术的信号振幅比较

（4）MIPI-DSI模式

a. Command Mode
  对应于并行接口的MIPI-DBI-2，带有Frame Buffer，刷屏基于DCS的Command集的方式，类似于CPU屏。
b. Video Mode
  对应于并行接口的MIPI-DPI-2，刷屏基于时序控制，类似于RGB同步屏

（5）工作方式

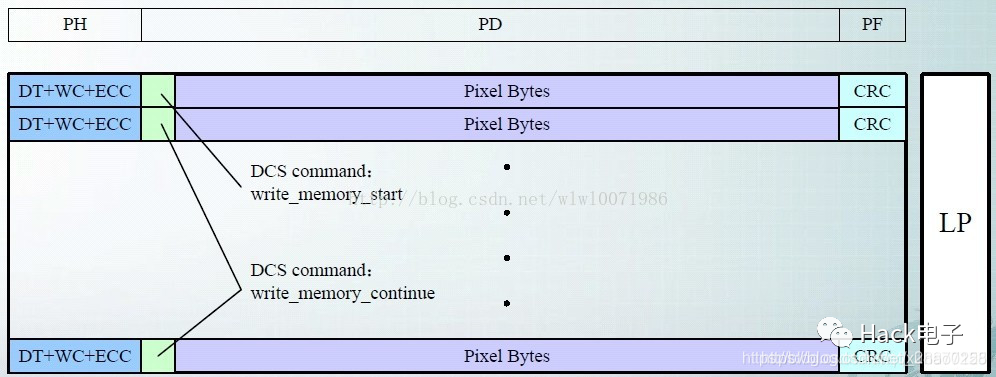

a. command工作方式
  使用DCS Long Write Command Packet刷新GRAM。
  每帧第一个packet的DCS command为write_memory_start，实现每帧同步

b. video工作方式

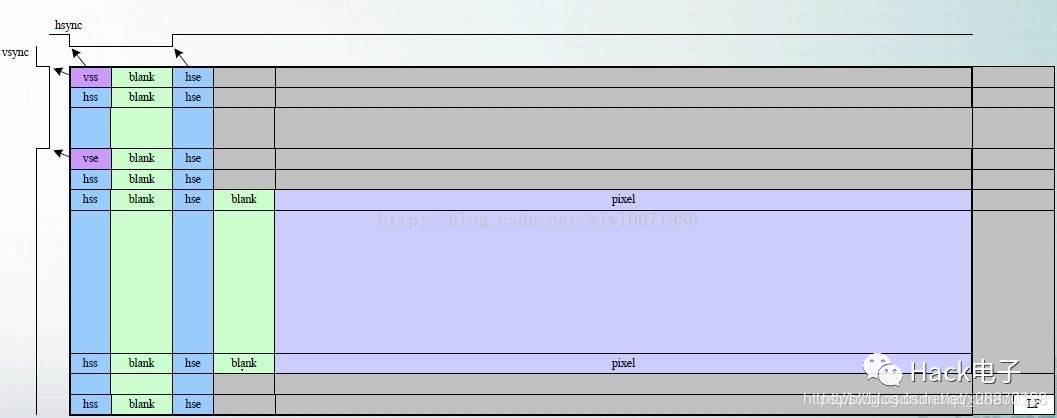

  使用sync packet实现时序同步，Pixel packet实现LCD刷屏。空白区域可以为任意，每帧要以LP为结束。

（6）硬件接口

参考

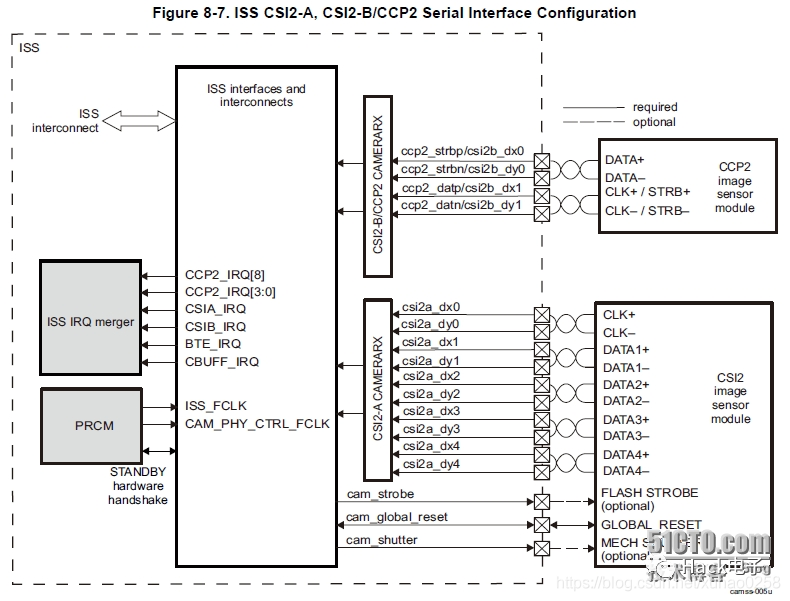

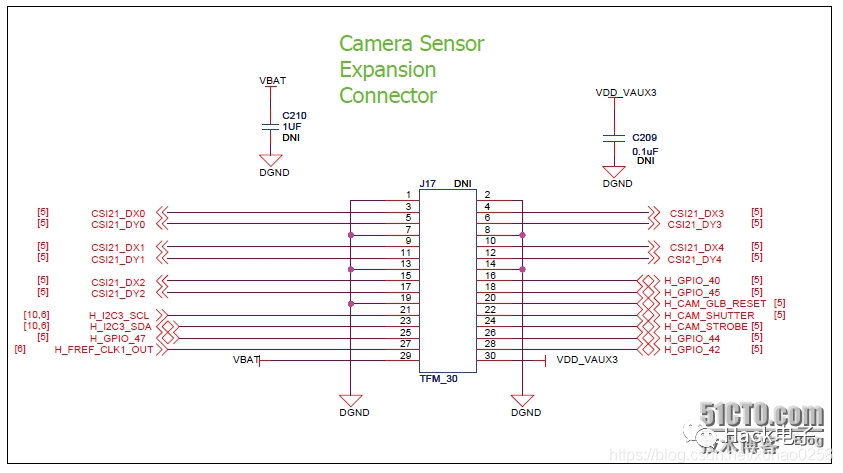

  可以看到J17中包含了5组差分信号，即(CSI21_DX0,CSI21_DY0), (CSI21_DX1,CSI21_DY1), (CSI21_DX2,CSI21_DY2), (CSI21_DX3,CSI21_DY3), (CSI21_DX4,CSI21_DY4)。这五组信号来自于主芯片的CSI2-A接口，如下图所示：
