OpenHarmony(鸿蒙南向)——平台驱动指南【MIPI CSI】

概述

功能简介

CSI(Camera Serial Interface)是由MIPI联盟下Camera工作组指定的接口标准。CSI-2是MIPI CSI第二版,主要由应用层、协议层、物理层组成,最大支持4通道数据传输、单线传输速度高达1Gb/s。

物理层支持HS(High Speed)和LP(Low Speed)两种工作模式。HS模式下采用低压差分信号,功耗较大,但数据传输速率可以很高(数据速率为80M~1Gbps);LP模式下采用单端信号,数据速率很低(<10Mbps),但是相应的功耗也很低。两种模式的结合保证了MIPI总线在需要传输大量数据(如图像)时可以高速传输,而在不需要传输大数据量时又能够减少功耗。

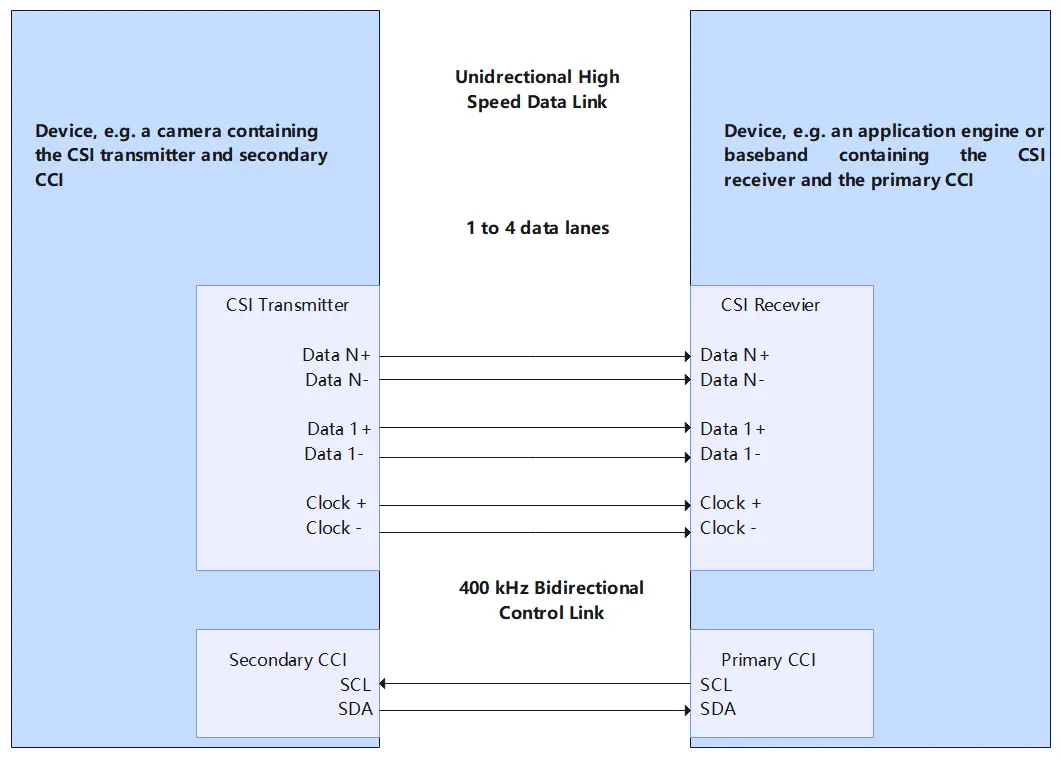

图1显示了简化的CSI接口。D-PHY采用1对源同步的差分时钟和1~4对差分数据线来进行数据传输。数据传输采用DDR方式,即在时钟的上下边沿都有数据传输。

图 1 CSI发送、接收接口

MIPI CSI标准分为应用层、协议层与物理层,协议层又细分为像素字节转换层、低级协议层、Lane管理层。

  • 物理层(PHY Layer)

PHY层指定了传输媒介,在电气层面从串行bit流中捕捉“0”与“1”,同时生成SoT与EoT等信号。

  • 协议层(Protocol Layer)

协议层由三个子层组成,每个子层有不同的职责。CSI-2协议能够在host侧处理器上用一个单独的接口处理多条数据流。协议层规定了多条数据流该如何标记和交织起来,以便每条数据流能够被正确地恢复出来。

  • 像素字节转换层(Pixel/Byte Packing/Unpacking Layer)

CSI-2规范支持多种不同像素格式的图像应用。在发送方中,本层在发送数据到Low Level Protocol层之前,将来自应用层的像素封包为字节数据。在接收方中,本层在发送数据到应用层之前,将来自Low Level Protocol层的字节数据解包为像素。8位的像素数据在本层中传输时保持不变。

  • 低级协议层(Low Level Protocol) LLP主要包含了在SoT和EoT事件之间的bit和byte级别的同步方法,以及和下一层传递数据的方法。LLP最小数据粒度是1个字节。LLP也包含了一个字节内的bit值解析,即Endian(大小端里的Endian的意思)的处理。

  • Lane管理层(Lane Management)

CSI-2的Lane是可扩展的。具体的数据Lane的数量规范并没有给出限制,具体根据应用的带宽需求而定。发送侧分发(distributor功能)来自出口方向数据流的字节到1条或多条Lane上。接收侧则从一条或多条Lane中收集字节并合并(merge功能)到一个数据流上,复原出原始流的字节顺序。对于C-PHY物理层来说,本层专门分发字节对(16 bits)到数据Lane或从数据Lane中收集字节对。基于每Lane的扰码功能是可选特性。

协议层的数据组织形式是包(packet)。接口的发送侧会增加包头(header)和错误校验(error-checking)信息到即将被LLP发送的数据上。接收侧在LLP将包头剥掉,包头会被接收器中对应的逻辑所解析。错误校验信息可以用来做入口数据的完整性检查。

  • 应用层(Application Layer)

本层描述了更高层级的应用对于数据中的数据的处理,规范并不涵盖应用层。CSI-2规范只给出了像素值和字节的映射关系。

运作机制

MIPI CSI模块各分层的作用为:接口层提供打开设备、写入数据和关闭设备的接口。核心层主要提供绑定设备、初始化设备以及释放设备的能力。适配层实现其它具体的功能。

说明:
核心层可以调用接口层的函数,核心层通过钩子函数调用适配层函数,从而适配层可以间接的调用接口层函数,但是不可逆转接口层调用适配层函数。

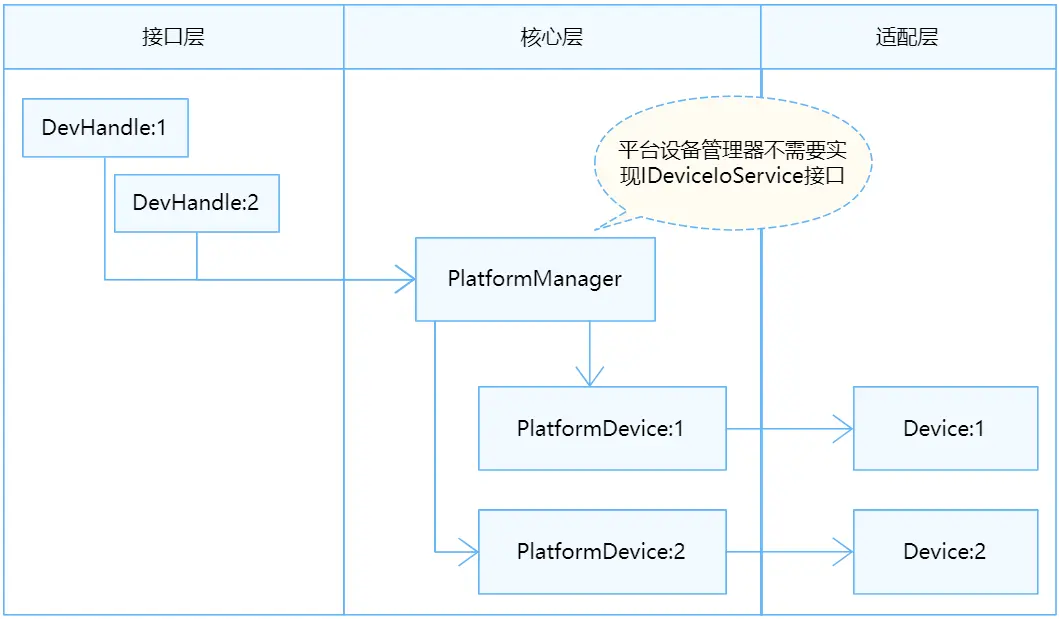

图 2 CSI无服务模式结构图

约束与限制

由于使用无服务模式,MIPI_CSI接口暂不支持用户态使用。

使用指导

场景介绍

MIPI CSI主要用于连接摄像头组件。

接口说明

MIPI CSI模块提供的主要接口如表1所示,具体API详见//drivers/hdf_core/framework/include/platform/mipi_csi_if.h。

表 1 ComboDevAttr结构体介绍

名称 描述
devno 设备号
inputMode 输入模式:MIPI/LVDS/SUBSLVDS/HISPI/DC
dataRate Mipi Rx,SLVS输入速率
imgRect MIPI Rx设备裁剪区域(与原始传感器输入图像大小相对应)
MIPIAttr Mipi设备属性
lvdsAttr LVDS/SubLVDS/HiSPi设备属性

表 2 ExtDataType结构体介绍

名称 描述
devno 设备号
num Sensor号
extDataBitWidth 图片的位深
extDataType 定义YUV和原始数据格式以及位深度

表 3 MIPI CSI API接口功能介绍

接口名 接口描述
DevHandle MipiCsiOpen(uint8_t id) 获取MIPI_CSI控制器操作句柄
void MipiCsiClose(DevHandle handle) 释放MIPI_CSI控制器操作句柄
int32_t MipiCsiSetComboDevAttr(DevHandle handle, ComboDevAttr *pAttr) 设置MIPI,CMOS或者LVDS相机的参数给控制器,参数包括工作模式,图像区域,图像深度,数据速率和物理通道等
int32_t MipiCsiSetExtDataType(DevHandle handle, ExtDataType *dataType) 设置YUV和RAW数据格式和位深(可选)
int32_t MipiCsiSetHsMode(DevHandle handle, LaneDivideMode laneDivideMode) 设置MIPI RX的Lane分布。根据硬件连接的形式选择具体的mode
int32_t MipiCsiSetPhyCmvmode(DevHandle handle, uint8_t devno, PhyCmvMode cmvMode) 设置共模电压模式
int32_t MipiCsiResetSensor(DevHandle handle, uint8_t snsResetSource) 复位Sensor
int32_t MipiCsiUnresetSensor(DevHandle handle, uint8_t snsResetSource) 撤销复位Sensor
int32_t MipiCsiResetRx(DevHandle handle, uint8_t comboDev) 复位MIPI RX。不同的s32WorkingViNum有不同的enSnsType
int32_t MipiCsiUnresetRx(DevHandle handle, uint8_t comboDev) 撤销复位MIPI RX
int32_t MipiCsiEnableClock(DevHandle handle, uint8_t comboDev) 使能MIPI的时钟。根据上层函数电泳传递的enSnsType参数决定是用MIPI还是LVDS
int32_t MipiCsiDisableClock(DevHandle handle, uint8_t comboDev) 关闭MIPI设备的时钟
int32_t MipiCsiEnableSensorClock(DevHandle handle, uint8_t snsClkSource) 使能MIPI上的Sensor时钟
int32_t MipiCsiDisableSensorClock(DevHandle handle, uint8_t snsClkSource) 关闭Sensor的时钟

开发步骤

使用流程

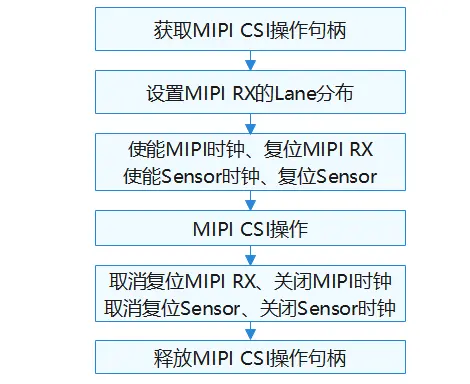

使用MIPI CSI的一般流程如图3所示。

图 3 MIPI CSI使用流程图

获取MIPI CSI控制器操作句柄

在进行MIPI CSI进行通信前,首先要调用MipiCsiOpen获取控制器操作句柄,该函数会返回指定通道ID的控制器操作句柄。

DevHandle MipiCsiOpen(uint8_t id);

表 4 MipiCsiOpen的参数和返回值描述

参数 参数描述
id uint8_t类型,MIPI CSI通道ID
返回值 返回值描述
NULL 获取失败
设备句柄 获取到指令通道的控制器操作句柄,类型为DevHandle

假设系统中的MIPI CSI通道为0,获取该通道控制器操作句柄的示例如下:

DevHandle MipiCsiHandle = NULL;  // 设备句柄
id = 0;                          // MIPI CSI通道ID

// 获取控制器操作句柄
MipiCsiHandle = MipiCsiOpen(id);
if (MipiCsiHandle == NULL) {


    HDF_LOGE("MipiCsiOpen: mipi csi open fail.\n");
    return NULL;
}
进行MIPI CSI相应配置
  • 写入MIPI CSI配置
    int32_t MipiCsiSetComboDevAttr(DevHandle handle, ComboDevAttr *pAttr);

表 5 MipiCsiSetComboDevAttr的参数和返回值描述

参数 参数描述
handle DevHandle类型,控制器操作句柄
pAttr 结构体指针,MIPI CSI相应配置
返回值 返回值描述
HDF_SUCCESS 设置成功
负数 设置失败
    int32_t ret;
    struct ComboDevAttr attr;

    // 当前配置如下
    (void)memset_s(&attr, sizeof(ComboDevAttr), 0, sizeof(ComboDevAttr));
    attr.devno = 0;                    // 设备0
    attr.inputMode = INPUT_MODE_MIPI;  // 输入模式为MIPI
    attr.dataRate = MIPI_DATA_RATE_X1; // 每时钟输出1像素
    attr.imgRect.x = 0;                // 0: 图像传感器左上位置
    attr.imgRect.y = 0;                // 0: 图像传感器右上位置
    attr.imgRect.width = 2592;         // 2592: 图像传感器宽度大小
    attr.imgRect.height = 1944;        // 1944: 图像传感器高度尺寸
    // 写入配置数据
    ret = MipiCsiSetComboDevAttr(MipiCsiHandle, &attr);
    if (ret != HDF_SUCCESS) {


        HDF_LOGE("MipiCsiSetComboDevAttr: mipi csi set combo dev attr fail, ret=%d\n", ret);
        return ret;
    }
  • 设置YUV和RAW数据格式和位深
    int32_t MipiCsiSetExtDataType(DevHandle handle, ExtDataType* dataType);

表 6 MipiCsiSetExtDataType的参数和返回值描述

参数 参数描述
handle DevHandle类型,控制器操作句柄
dataType 结构体指针,定义YUV和原始数据格式以及位深度
返回值 返回值描述
HDF_SUCCESS 设置成功
负数 设置失败
    int32_t ret;
    struct ExtDataType dataType;

    // 配置YUV和RAW数据格式和位深参数
    dataType.devno = 0;               // 设备0
    dataType.num = 0;                 // Sensor 0
    dataType.extDataBitWidth[0] = 12; // 位深数组元素0
    dataType.extDataBitWidth[1] = 12; // 位深数组元素1
    dataType.extDataBitWidth[2] = 12; // 位深数组元素2

    dataType.extDataType[0] = 0x39;   // 定义YUV和原始数据格式以及位深度元素0
    dataType.extDataType[1] = 0x39;   // 定义YUV和原始数据格式以及位深度元素1
    dataType.extDataType[2] = 0x39;   // 定义YUV和原始数据格式以及位深度元素2
    // 设置YUV和RAW数据格式和位深
    ret = MipiCsiSetExtDataType(MipiCsiHandle, &dataType);
    if (ret != HDF_SUC
