allegro 06_B 布线颜色设置

方法1：快捷键：Ctrl+F5

方法2：菜单栏 > Display > Color/visibility

方法3：点击四色块状的图标

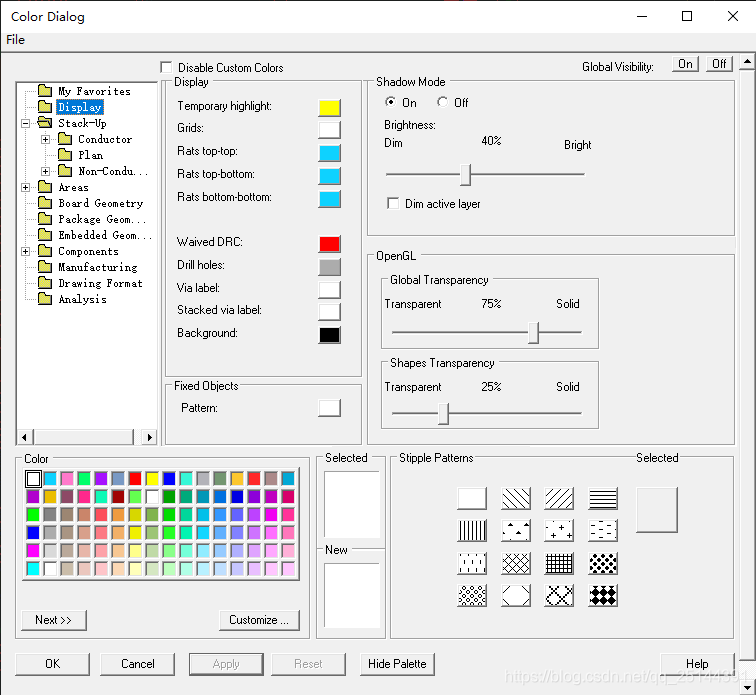

配置项1：透明度

Global Transparency  ，全局透明度，建议设置70%以上，接近实心线，走线比较清晰。

Shapes  Transparency，覆铜透明度，建议30%以下，不会太遮挡走线路径。

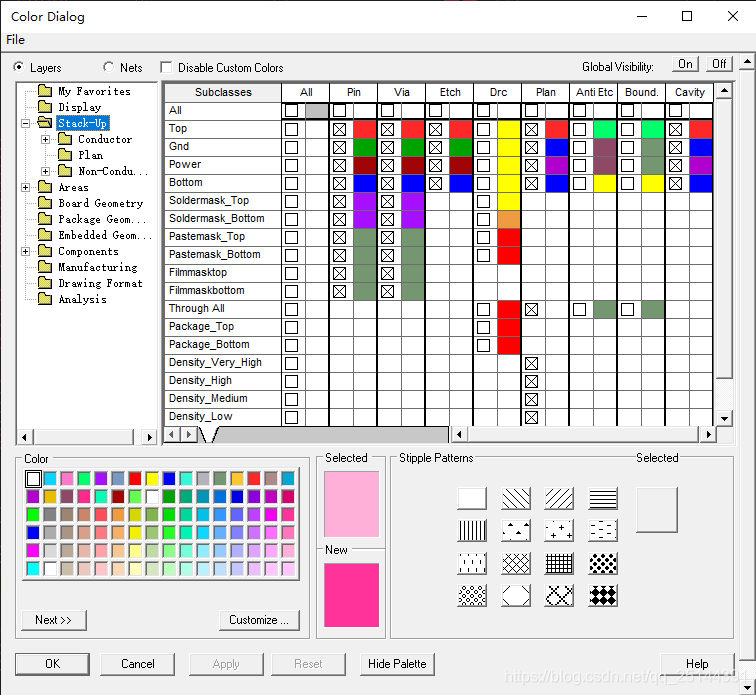

配置项2：层颜色

在Stack-Up中设置，如下

Top层，红色；Bottom层，蓝色；TopSilk层，黄色；BottomSilk层，暗黄色

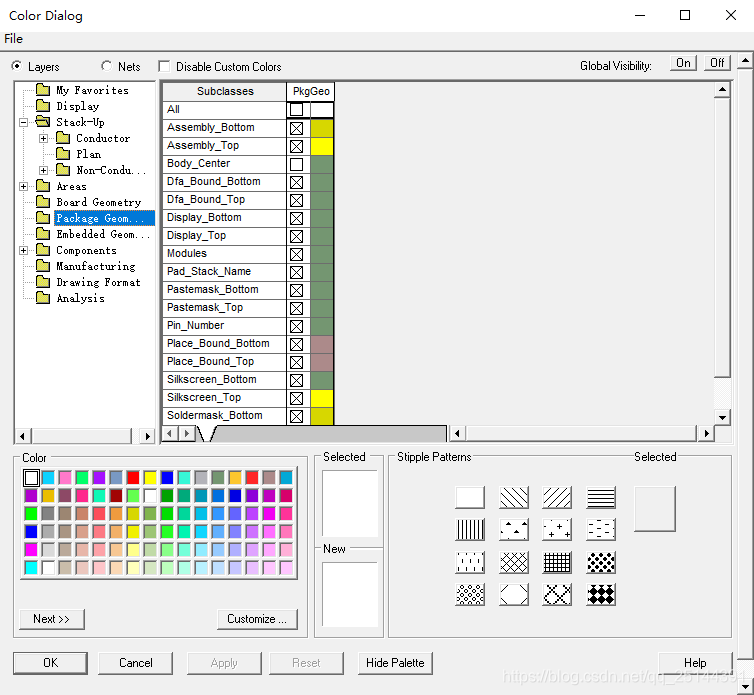

 配置项3：Package Geometry

在Package Geometry中，屏蔽掉一些选项

并将Assenbly_Top、Assenbly_Bottom、Silkscreen_Top、Silkscreen_Bottom等更换成黄色和暗黄色，如下图:

设置参考网上教程呢个，实际使用还得按照自己的习惯更改
