洪流学堂，让你快人几步。你好，我是郑洪智，你可以叫我大智。本篇文章首发于我的公众号：洪流学堂

在通用渲染管线(URP)中，相机有以下工作方式：

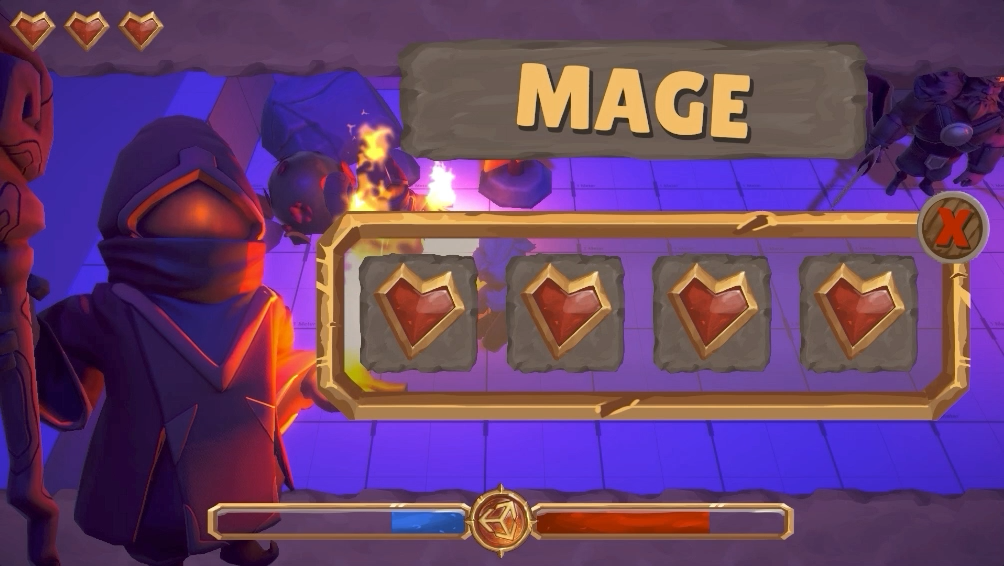

堆栈相机 (Stack Cameras)可以将多个相机的输出合并为单个输出。通过相机堆栈，你可以在2D UI中加入3D模型，或者创建车辆驾驶舱的效果。
将多个基础相机或相机堆栈渲染到同一渲染目标。这使你可以创建例如分屏渲染效果。
将基础相机或相机堆栈渲染为RenderTexture(渲染纹理) 。通过渲染到RenderTexture，可以创建例如CCTV监视器之类的效果。

你可以结合使用这些工作方式来获得更复杂的效果。例如，你可以定义两个相机堆栈，然后将每个相机堆栈设置为渲染到同一渲染目标的不同区域。

相机堆栈

相机堆栈由基础相机和一个或多个叠加相机组成。相机堆栈使用堆栈中所有相机的组合输出叠加基础相机的输出。这样，你可以对基础相机的输出进行任何处理，也可以对相机堆栈的输出进行处理。例如，你可以将相机堆栈渲染到给定的渲染目标、应用后处理效果等等。

URP在Camera中执行了多项优化，包括渲染顺序优化以减少overdraw。但是，使用相机堆栈时，你在手动定义渲染这些相机的顺序。因此，你必须小心对相机进行排序，不要导致过度overdraw。有关URP中overdraw的信息，后面开一节专门讲。

将相机添加到相机堆栈

在场景中创建相机。它的 Render Type 默认为 Base ，使其成为基础相机。
在场景中创建另一个相机，然后选中。
在相机Inspector中，将相机的渲染类型RenderType 更改为 Overlay 。

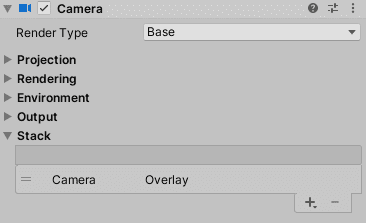

再次选择基础相机。在相机Inspector中，滚动到 Stack 部分，单击加号(+) 按钮，然后单击叠加相机的名称。

叠加相机现在是基础相机的相机堆栈的一部分。Unity在基础相机的输出之上渲染叠加相机的输出。

你可以通过直接操纵 cameraStack 基础相机的 UniversalAdditionalCameraData 组件的属性，将脚本中的相机添加到相机堆栈中，如下所示：


     var
      cameraData
     =
      camera
     .
     GetUniversalAdditionalCameraData
     (
     )
     ;

cameraData
     .
     cameraStack
     .
     Add
     (
     myOverlayCamera
     )
     ;

从相机堆栈中移除相机

创建一个至少包含一个叠加相机的相机堆栈。
选择相机堆栈的基础相机。

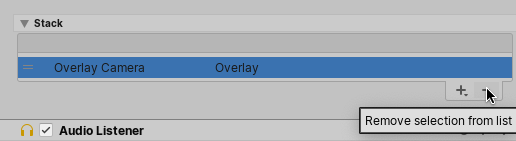

在相机Inspector中，滚动到Stack部分，单击要删除的叠加相机的名称，然后单击减号(-) 按钮。

叠加相机保留在场景中，但不再是相机堆栈的一部分。

你可以通过直接操纵 cameraStack 基础相机的 UniversalAdditionalCameraData 组件的属性，从脚本中的相机堆栈中删除相机，如下所示：


     var
      cameraData
     =
      camera
     .
     GetUniversalAdditionalCameraData
     (
     )
     ;

cameraData
     .
     cameraStack
     .
     Remove
     (
     myOverlayCamera
     )
     ;

更改相机堆栈中相机的顺序

创建一个包含多个叠加相机的相机堆栈。
在相机堆栈中选择基础相机。
在相机Inspector中，滚动到“堆栈”部分。

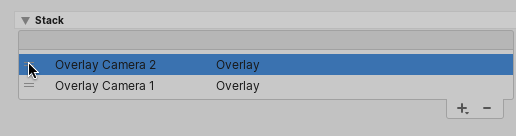

使用叠加相机名称旁边的手柄重新排列叠加相机列表。

基础相机会渲染相机堆栈的基础层，堆栈中的叠加相机会按照从上到下的列出顺序在其顶部进行渲染。

你可以通过直接操纵 cameraStack 基础相机的 UniversalAdditionalCameraData 组件的属性，在脚本中对相机堆栈进行重新排序。

将同一台叠加相机添加到多个堆栈

要将叠加相机添加到多个相机堆栈：

创建一个至少包含一个叠加相机的相机堆栈。
在场景中创建相机。它的渲染类型默认为 Base ，使其成为基础相机。
选择新的基础相机。
在相机Inspector中，滚动到堆栈部分，单击加号(+) 按钮，然后单击要在两个相机堆栈中使用的叠加相机的名称。

现在，叠加相机将同时在两个相机堆栈中渲染。

你还可以通过直接操纵 cameraStack 基础相机的 UniversalAdditionalCameraData 组件的属性，将脚本中的相机添加到相机堆栈中，如下所示：


     var
      cameraData
     =
      camera
     .
     GetUniversalAdditionalCameraData
     (
     )
     ;

cameraData
     .
     cameraStack
     .
     Add
     (
     myOverlayCamera
     )
     ;

将多个相机渲染到一个目标

在通用渲染管线(URP)中，多个基础相机或相机堆栈可以渲染到同一渲染目标。这使你可以创建例如分屏渲染的效果。

如果有多个基础相机或相机堆栈渲染到渲染目标的同一区域，则Unity会多次绘制重叠区域中的每个像素。最高优先级的基础相机或相机堆栈最后绘制。

你可以使用基础相机的输出目标属性来定义渲染目标，并使用视口矩形 (Viewport Rect)属性来定义要渲染到的渲染目标的区域。

设置分屏渲染

在场景中创建相机。其渲染模式默认为 Base ，使其成为Base Camera。

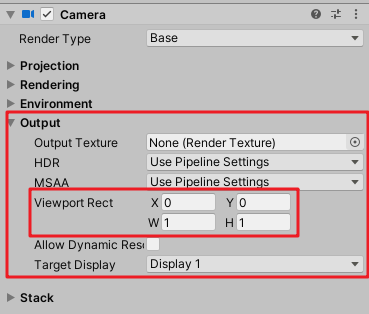

选择相机。在Inspector中，滚动到Output部分。将Viewport的值更改为以下值：

X：0
Y：0
Width：0.5
Height：1

在场景中创建另一个相机。其渲染模式默认为 Base ，使其成为Base Camera。
选择相机。在Inspector中，滚动到Output部分。将Viewport Rect的值更改为以下值：

X：0.5
Y：0
Width：0.5
Height：1

Unity将第一个Camera渲染到屏幕的左侧，将第二个Camera渲染到屏幕的右侧。

你可以通过设置其 rect 属性，在脚本中更改相机的视口矩形，如下所示：


     myUniversalAdditionalCameraData
     .
     rect
     =

     new

     Rect
     (
     0.5f
     ,

     0f
     ,

     0.5f
     ,

     0f
     )
     ;

渲染到RenderTexture

在通用渲染管线(URP)中，相机可以渲染到屏幕或RenderTexture(渲染纹理)。渲染到屏幕是默认设置，也是最常见的用例，但是渲染到RenderTexture可让你创建如CCTV相机监视器的效果。

如果你有要渲染为RenderTexture的相机，则必须有第二个相机，然后再将该RenderTexture渲染到屏幕上。在URP中，所有渲染到RenderTexture的相机都在所有渲染到屏幕的相机之前执行其渲染循环。这样可以确保RenderTexture已准备好渲染到屏幕上。

渲染到RenderTexture，然后将该RenderTexture渲染到屏幕

使用 Assets > Create > Render Texture 在项目中创建Render Texture资产。
在场景中创建一个Quad。
在你的项目中创建一个材质，然后选择它。在Inspector中，将RenderTexture拖动到材质的 BaseMap 字段。
在Scene视图中，将材质拖到Quad上。
在场景中创建相机，其渲染模式默认为 Base ，使其成为Base Camera。

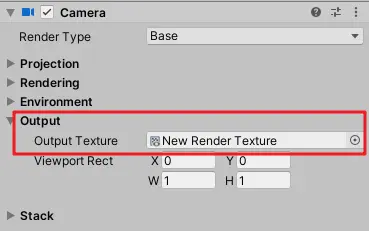

选择基础相机。在Inspector中，滚动到Output部分，然后将Render Texture拖到 Output Texture 字段。
在场景中创建另一个相机。它的渲染模式默认为 Base ，使其成为Base Camera，将Quad放置在新Base Camera的视图内。

第一台Camera将其视图渲染到RenderTexture。第二台相机将包括RenderTexture的场景渲染到屏幕上。

你可以通过设置 cameraOutput 相机的 UniversalAdditionalCameraData 组件的属性，在脚本中设置相机的Output，如下所示：


     myUniversalAdditionalCameraData
     .
     cameraOutput
     =
      CameraOutput
     .
     Texture
     ;

myCamera
     .
     targetTexture
     =
      myRenderTexture
     ;
