本文介绍了如何在Unity中解决模型正面透明背面可见的问题，通过在3D建模软件中调整法线或在代码中反转三角形顶点顺序，避免影响导入过程。提供了翻转网格法线的Editor插件实现及使用方法。

将 .fbx 文件导入 Unity 后，偶尔会发现模型正面是透明的，背面却能看到，这是由于模型网格中的三角形顶点的排列顺序相反造成的，解决此问题可能到 Maya、3DMax 等 3D 建模软件中将模型中有问题的部分进行翻转法线操作，也可以在 Unity 中将三角形顶点的排列顺序进行反转，避免使用 3D 建模软件重新导出又导入到 Unity 的麻烦，如下代码：

SkinnedMeshRenderer skinnedMeshRenderer = gameObject.GetComponent<SkinnedMeshRenderer>();
Mesh mesh = skinnedMeshRenderer.sharedMesh;
int[] triangles = mesh.triangles;
        for (int i = 0, len = triangles.Length; i < len; i += 3) {
            // 交换三角形的首尾索引
            int t = triangles[i];
            triangles[i] = triangles[i + 2];
            triangles[i + 2] = t;
        }
        mesh.triangles = triangles;

为了方便可以在 Hierarchy 面板中给 GameObject 的快捷菜单添加 Flip Mesh Normals 选项，快速对拥有网格的对象进行法线翻转操作。以下代码放置在名称 Editor 的文件夹下

public class EditorFlipMeshNormals : Editor {
    [MenuItem("GameObject/Flip Mesh Normals", false, 11)]
    private static void FlipMeshNormalsOnGameObject () {

    }
}

为了不修改 Unity 内置对象的共享网格(如 Cube、Sphere等)，还可以设置是否启动 Flip Mesh Normals 快捷菜单项，此处我们只想处理我们自己的资源，只需要判断共享网格的资源路径是否在 Assets文件下就行了(内置对象的资源路径都在项目根目录的 Library 文件夹下)。

[MenuItem("GameObject/Flip Mesh Normals", true)]
private static bool ValidateFlipMeshNormalsOnGameObject () {
    //Mesh mesh = ...
    string path = AssetDatabase.GetAssetPath(mesh);
    // 是否为 Assets 文件夹下的资源
    bool isAssetFolder = path.IndexOf("Assets/") > -1;
    if (isAssetFolder) {
        return true; // 在 Assets 文件夹下，启用 Flip Mesh Normals 菜单项
    }

    return false;
}

最后完整的代码如下(须放置在名为 Editor 的文件夹下)：

#if UNITY_EDITOR

using UnityEditor;
using UnityEngine;

/// <summary>
/// 在 Hierarchy 视图对象的快捷菜单中增加 Flip Mesh Normals(反转网格法线)项
/// </summary>
public class EditorFlipMeshNormals : Editor {

    /// <summary> 翻转网格的法线 </summary>
    private static void FlipMeshNormals (Mesh mesh) {
        int[] triangles = mesh.triangles;
        for (int i = 0, len = triangles.Length; i < len; i += 3) {
            // 交换三角形的首尾索引
            int t = triangles[i];
            triangles[i] = triangles[i + 2];
            triangles[i + 2] = t;
        }
        mesh.triangles = triangles;

    }

    /// <summary> 翻转多个游戏对象网格的法线 </summary>
    private static void FlipMeshNormals (GameObject[] gameObjects) {
        for (int i = 0, len = gameObjects.Length; i < len; i++) {
            GameObject go = gameObjects[i];

            Mesh mesh = null;
            SkinnedMeshRenderer skinnedMeshRenderer = go.GetComponent<SkinnedMeshRenderer>();
            if (skinnedMeshRenderer) {
                mesh = skinnedMeshRenderer.sharedMesh;
            } else {
                MeshFilter meshFilter = go.GetComponent<MeshFilter>();
                if (meshFilter) {
                    mesh = meshFilter.sharedMesh;
                }
            }

            if (mesh) {
                string path = AssetDatabase.GetAssetPath(mesh);
                // 是否为 Assets 文件夹下的资源(Assets 文件夹下的资源才能编辑，避免编辑到 Unity 的内置资源的网格)
                bool isAssetFolder = path.IndexOf("Assets/") > -1;
                if (isAssetFolder) {
                    FlipMeshNormals(mesh);
                }
            }
        }
    }

    /// <summary> 验证所选择的游戏对象有网格时菜单才可用(不计算子级) </summary>
    [MenuItem("GameObject/Flip Mesh Normals", true)]
    private static bool ValidateFlipMeshNormalsOnGameObject () {
        bool isEnableMenuItem = false;
        GameObject[] gameObjects = Selection.gameObjects;
        for (int i = 0, len = gameObjects.Length; i < len; i++) {
            GameObject go = gameObjects[i];
            Mesh mesh = null;
            SkinnedMeshRenderer skinnedMeshRenderer = go.GetComponent<SkinnedMeshRenderer>();
            if (skinnedMeshRenderer) {
                mesh = skinnedMeshRenderer.sharedMesh;
            } else {
                MeshFilter meshFilter = go.GetComponent<MeshFilter>();
                if (meshFilter) {
                    mesh = meshFilter.sharedMesh;
                }
            }

            if (mesh) {
                string path = AssetDatabase.GetAssetPath(mesh);
                // 是否为 Assets 文件夹下的资源(Assets 文件夹下的资源才能编辑，避免编辑到 Unity 的内置资源的网格)
                bool isAssetFolder = path.IndexOf("Assets/") > -1;
                if (isAssetFolder) {
                    isEnableMenuItem = true;
                    break;
                }
            }
        }
        return isEnableMenuItem;
    }

    [MenuItem("GameObject/Flip Mesh Normals", false, 11)]
    private static void FlipMeshNormalsOnGameObject () {
        FlipMeshNormals(Selection.gameObjects);
    }

}
#endif

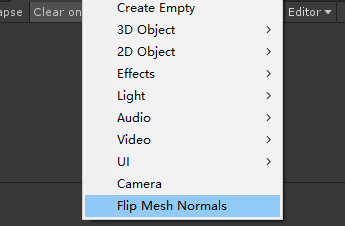

效果如下图：
