【EDA】SSTA中最慢路径与最快路径统计计算

假设（X1，X2）为二元高斯随机向量，均值（μ1，μ2），标准差（σ1，σ2），相关系数ρ

定义：X=max（X1，X2），Y=min（X1，X2）

SSTA中计算setup/hold的worst delay时即求X、Y，路径N对应维度为N维。

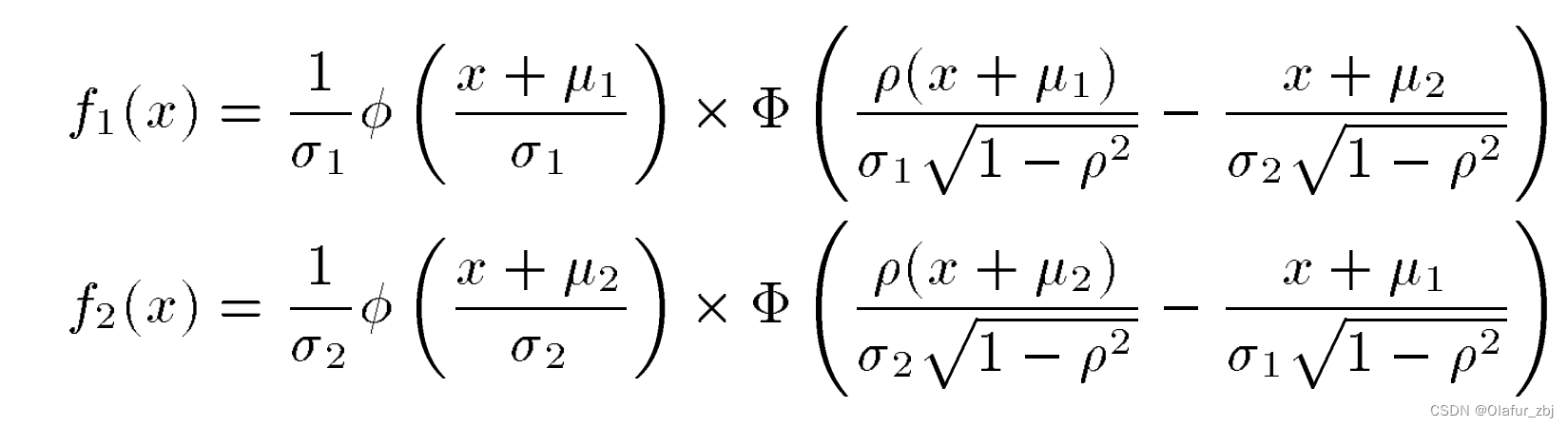

X的概率密度函数PDF为f(x)=f1(-x)+f2(-x)，f1和f2为：

其中小Φ和大Φ分别代表标准正态分布的PDF和CDF（累积分布函数）。

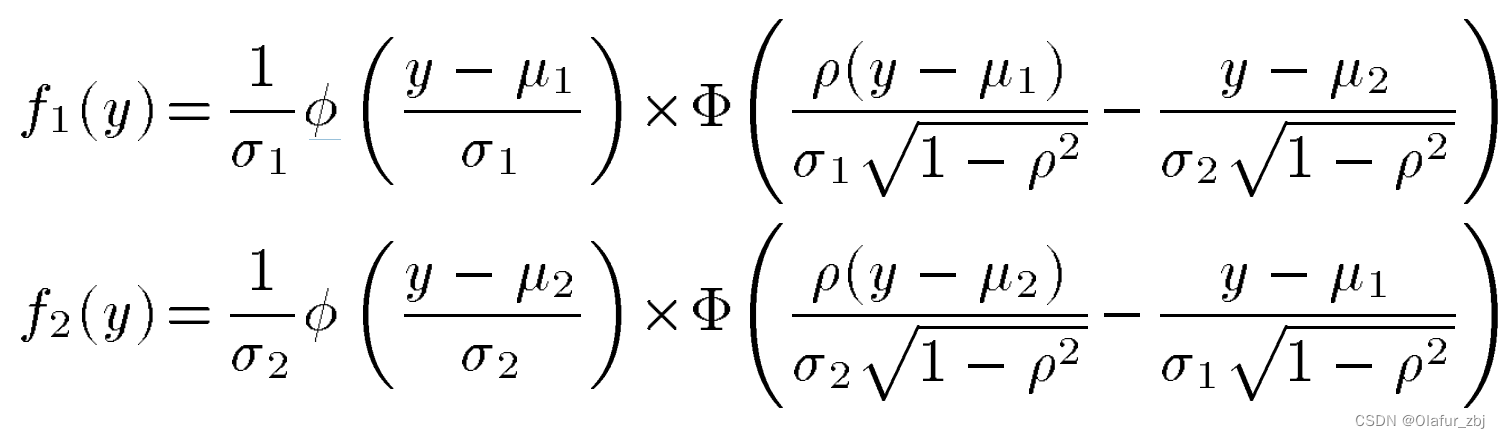

Y的概率密度函数为f(y)=f1(y)+f2(y)，f1和f2为:

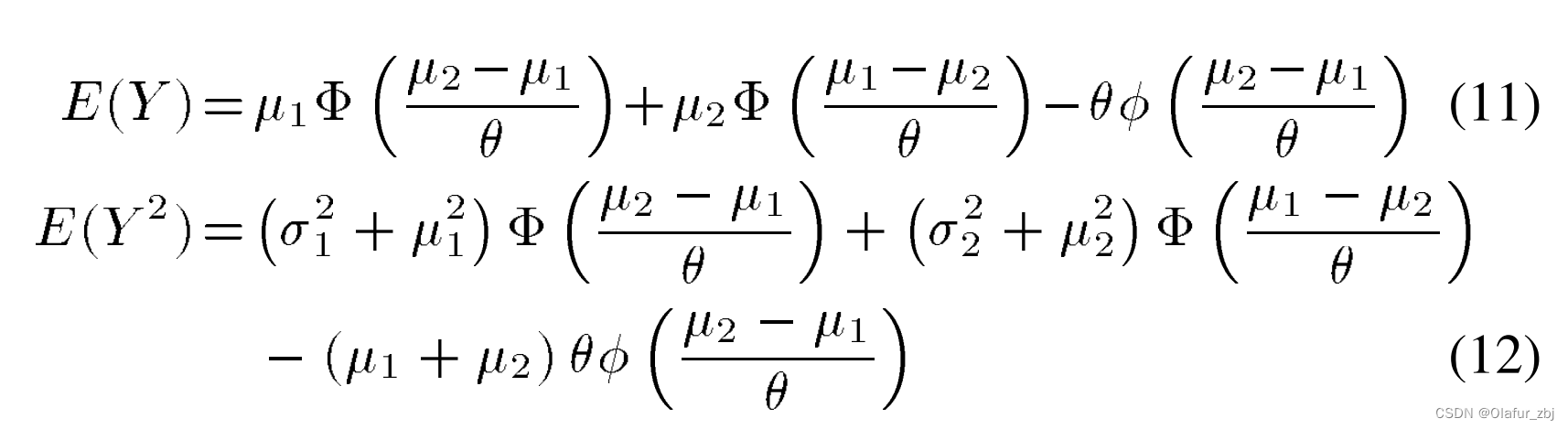

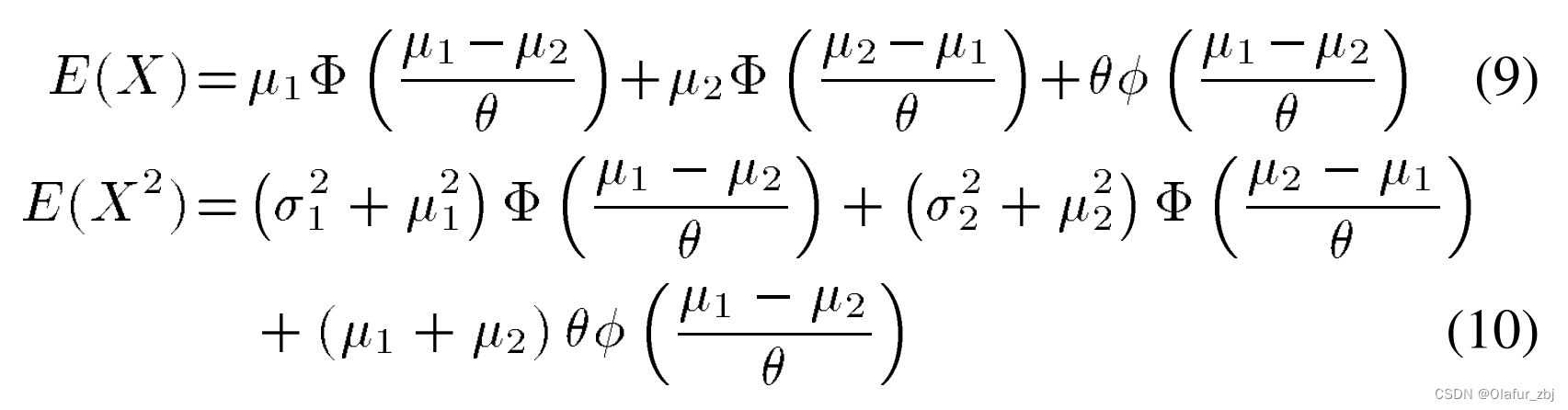

X和Y的一、二阶矩分别为：

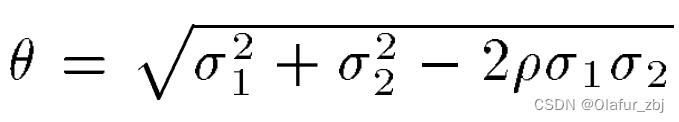

其中θ为：

当计算所有路径N的setup/hold worst path时，本质上是计算max(XN)和min(XN)，每条路径延时分布为正态分布（SS、TT、FF），当前EDA工具根据路径N中的最大值来计算Fmax（hold与频率无关），但实际上应计算每条路径之间的相关性，根据上述公式计算得到跟真实的统计学意义上的Fmax。

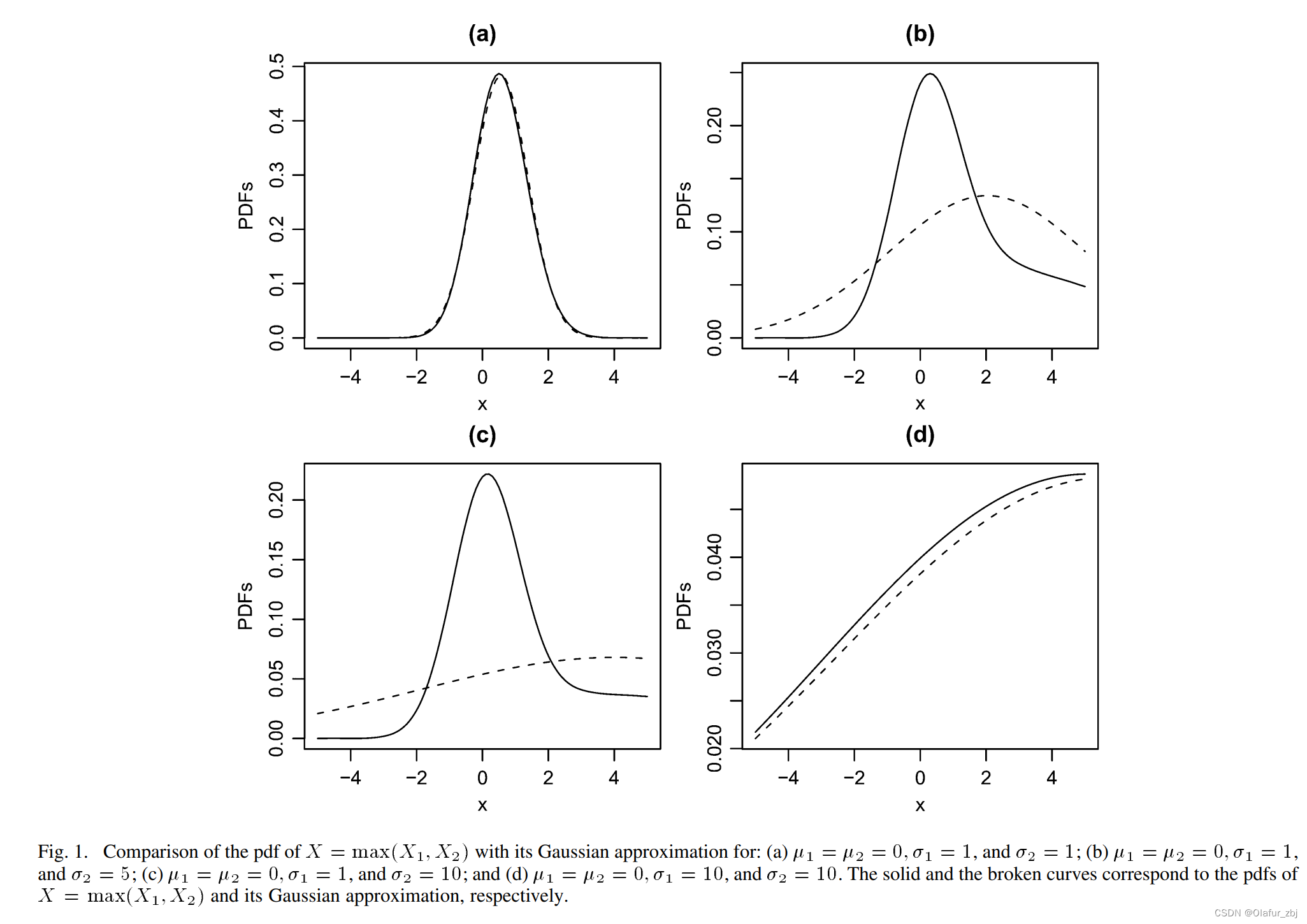

SSTA在计算路径path delay时考虑了每个节点信号合并后（例如与门AND，A1和A2取max(A1,A2)）的延时分布，通常假设为一、二阶矩为上式的正态分布，但该假设在两个信号分布方差差异大时会出现严重误差，如图1所示：

图1中(b)显示，当两条路径标准差为1和5时，假设的误差明显变大，假设更悲观。只有当标准差都很小且非常接近时该假设的误差才较小。

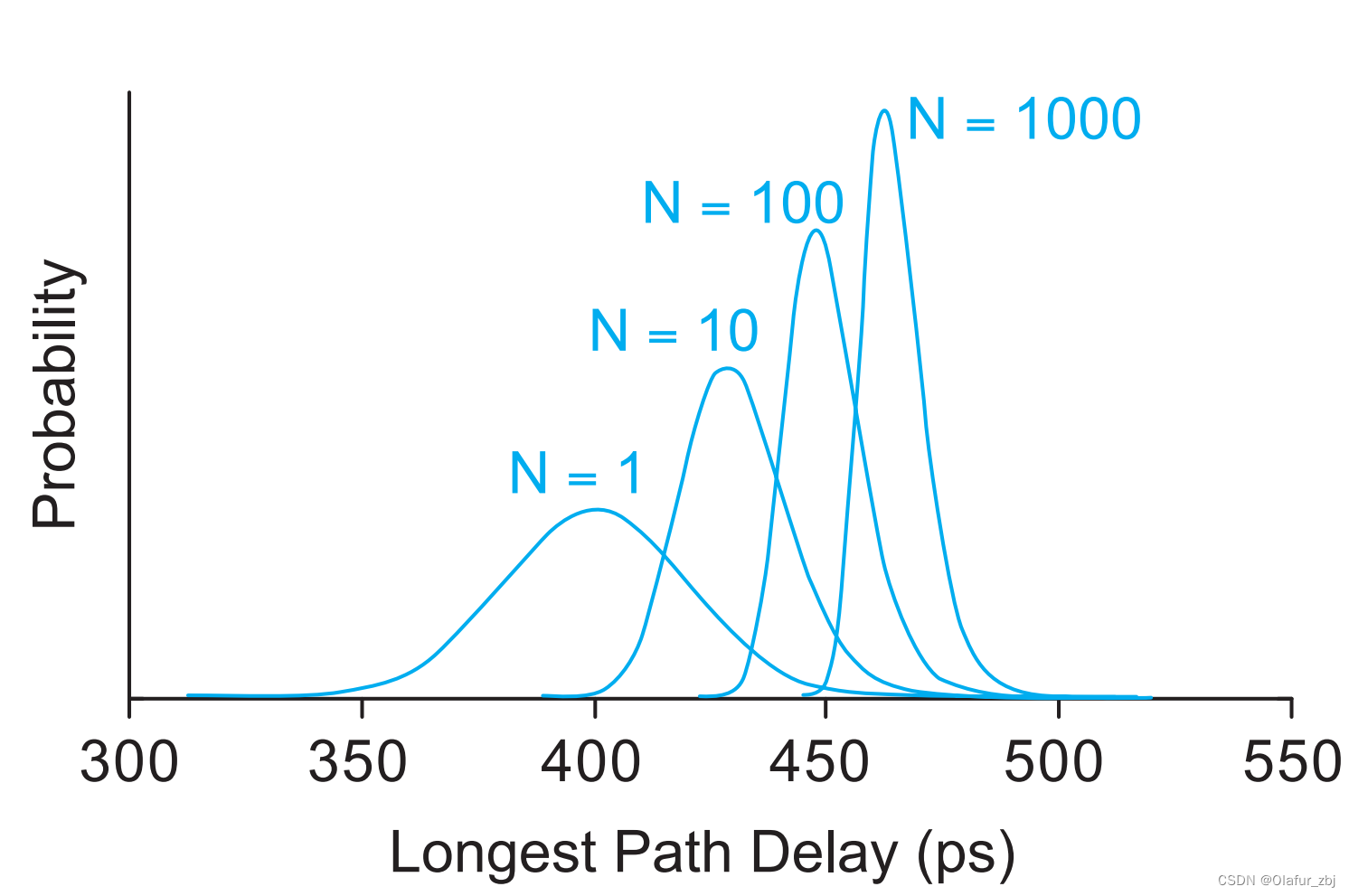

在直接计算N条路径的worst path delay时，如果仅仅使用N条路径中的最差一条作为该STA的最大频率时，会过度乐观。例如fix timing后所有N条path（假设N条都不相关）都修到了400ps（tt corner，ss下是460ps，ff下是340ps，标准差为20ps），当N=1时，芯片最差path delay分布如下，当N=1000时，path delay均值为450ps，标准差为9ps（意味着ss下是477ps，ff下是423ps），N越大，实际芯片的工作频率越低。

---

参考资料：
Exact Distribution of the Max/Min of Two Gaussian Random Variables
CMOS VLSI Design A Circuits and Systems Perspective
Impact of Die-to-Die and Within-Die Parameter Fluctuations on the Maximum Clock Frequency Distribution for Gigascale Integration
