Pytorch深入浅出（四）之nn网络层（卷积）

上一篇笔记我们从宏观地学习了如何“搭建”模型，这次笔记深入剖析网络内部的具体网络层，从微观拆解。

一、卷积层

1.直观理解
卷积运算本质上是特征提取的过程。

• 卷积核： 又称为过滤器、滤波器，可以把它想象成一个“手电筒”或“探测器”。它包含了一组权重，代表某种特定的纹理或特征（如边缘、圆弧）。
• 卷积运算： 这个“手电筒”在输入（信号）图像上滑动，相应位置上进行乘加。
• 卷积维度：一般，卷积核在几个维度上滑动，就是几维卷积，如下图所示。

💡 关键理解：多通道卷积
上图有个小问题，没有考虑通道数，图中所示的都是一个通道的情况，比如二维灰度图像，通道数为1，如果是三通道的RGB二维图像呢？

• 输入： 如果输入是 RGB 图像（3通道），那么每一个卷积核也必须有 3 个通道（深度）。
• 运算： 3个通道分别进行卷积运算，产生 3 个中间矩阵，然后将它们相加，再加上一个偏置 (Bias)，最终得到一张单通道的特征图 (Feature Map)。
• 输出： 如果想要输出 $N$ 个通道的特征图，就需要 $N$ 个这样的卷积核。

2.nn.Conv2d核心参数详解
在 PyTorch 中，Conv2d 是实现二维卷积的类，其参数决定了卷积的行为：

参数名	含义	详细说明
in_channels	输入通道数	必须与输入数据的通道数一致（如 RGB 图像为 3）
out_channels	输出通道数	也就是卷积核的个数，决定了提取多少种特征
kernel_size	卷积核尺寸	如 3 代表 $3\times 3$，(3,5) 代表高3宽5
stride	步长	滑动的跨度。默认为 1。步长越大，输出尺寸越小
padding	填充	在输入边缘填充像素（通常填0）。用于保持输出尺寸或处理边缘信息
padding_mode	填充模式	有四种：‘zeros’、‘reflect’、‘replicate’、‘circular’，默认为‘zeros’
dilation	空洞/扩张	卷积核元素之间的间距。用于扩大感受野（Receptive Field）
groups	分组卷积	默认为 1。设为 in_channels 时即为深度可分离卷积
bias	偏置	默认为True

有一个需要注意的地方：

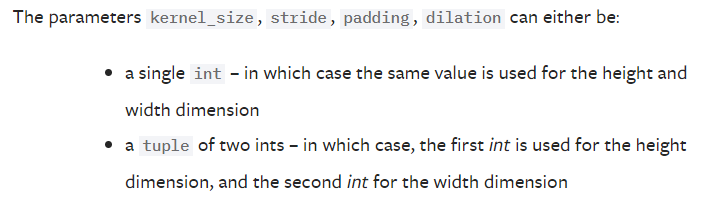

对于kernel_size，stride，padding和dilation四个参数，如果是一个值（int类），则对H和W两个维度都是这个值；如果是两个int组成的元组，则第一个数对应H维度，第二个数对应W维度，举例理解：

conv1 = nn.Conv2d(16, 33, 3, stride=2)
# 这里kernel_size等于一个值3，即H维和W维的尺寸都是3，等价于(3, 3)；stride等于一个值2，即滑动时在H和W两个维度上步长都是2
conv2 = nn.Conv2d(16, 33, (3, 5), stride=(2, 1), padding=(4, 2))
# 这个卷积层，kernel_size为(3, 5)，即H维是3，W维是5，即代表大小为3×5的卷积核；步长为(2, 1)，即H维上滑动步长为2，W维上滑动步长为1；padding为(4, 2)，即H维（上下各）填充4个像素，W维（左右各）填充2个像素。

3.卷积参数对输出尺寸的影响

• kernel_size、stride、padding等参数会改变特征图的尺寸
• out_channels会改变通道数

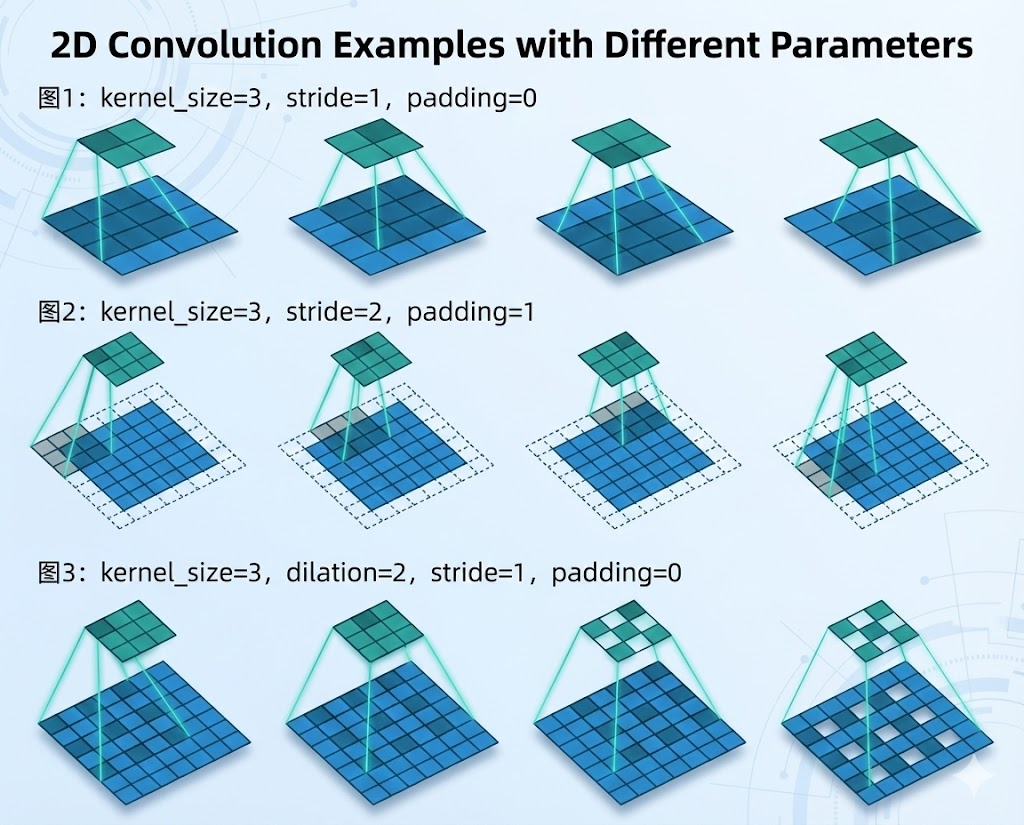

  直观上看看：

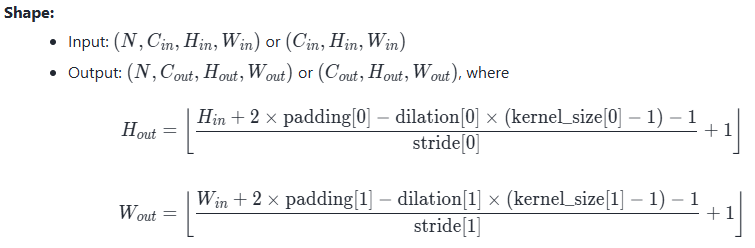

  一般来说，H=W，那么$输出尺寸=floor[（输入长度-核大小+2\times padding）/stride+1]，floor代表向下取整$，那H≠W，输出尺寸见如下公式：


import torch
import torch.nn as nn

# 模拟一张图片：Batch=256, Channel=3, H=64, W=64
x = torch.randn(256, 3, 64, 64)

# 【情况1】改变通道数
# 输入3通道 -> 输出6通道 (需要6个卷积核)
conv_ch = nn.Conv2d(in_channels=3, out_channels=6, kernel_size=3, padding=1)
print(f"{conv_ch(x).shape}")     # torch.Size([256, 6, 64, 64])

# 【情况2】下采样 (改变特征图大小)
# stride=2, 特征图尺寸减半
conv_stride = nn.Conv2d(in_channels=3, out_channels=6, kernel_size=3, stride=2, padding=1)
print(f"{conv_stride(x).shape}") # torch.Size([256, 6, 32, 32])
# stride=2，padding=2
conv_sp = nn.Conv2d(in_channels=3, out_channels=6, kernel_size=3, stride=2, padding=2)
print(f"{conv_sp(x).shape}")     # torch.Size([256, 6, 33, 33])

4.直观再理解
用一个例子来形象地体现卷积层的作用：

image_path = r"D:/Photos\desktop photos/t01662406687cf7219b.jpg"
img = Image.open(image_path).convert('RGB')

transform = transforms.Compose([transforms.ToTensor()])
img_tensor = transform(img)
x = img_tensor.unsqueeze_(dim=0)

conv = nn.Conv2d(3, 1, 3)
nn.init.xavier_normal_(conv_layer.weight.data)

img_conv = conv(img_tensor)

with torch.no_grad():
    out = conv_layer(x)          # 形状 (1,1,H,W)

# 取出并归一化到 0~1
out = out.squeeze().cpu().numpy()
out = (out - out.min()) / (out.max() - out.min() + 1e-8)
plt.figure(figsize=(10,6))
plt.subplot(1,2,1)
plt.imshow(img)
plt.axis('off')
plt.subplot(1,2,2)
plt.imshow(out)
plt.axis('off')
plt.show()

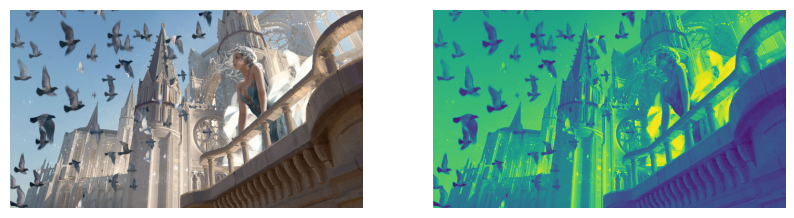

左边是原图，右边是卷积之后的结果。卷积后的结果，其实就是某一种模式或者说是特征图，我们将卷积核内的权重换一下，就可以得到另一种不同的特征图：

二、转置卷积

1.直观理解
如果说卷积层是“特征提取”与“尺寸压缩”，那么转置卷积层（Transposed Convolution）本质上是尺寸恢复或上采样的过程。

• 功能定位： 常用于语义分割（恢复原图大小）或生成对抗网络（GAN，从噪音生成图片）。可以把它想象成一个“投影仪”或“幻灯机”，将小尺寸的图像放大投射成大尺寸的图像。
• 转置运算： 它并不是卷积的数学逆运算（即无法恢复原始数值），而是尺寸上的逆变换。其内部通过在输入元素之间插入零（Zero Padding） 来扩大尺寸，然后再进行普通的卷积操作。

  💡 关键理解：棋盘效应
  由于转置卷积是通过插入零并通过卷积核滑动生成的，如果步长（stride）和卷积核大小（kernel_size）配合不好，输出图像上会出现明显的网格状伪影，就像棋盘一样。这是转置卷积特有的常见问题。

2.nn.ConvTranspose2d参数详解

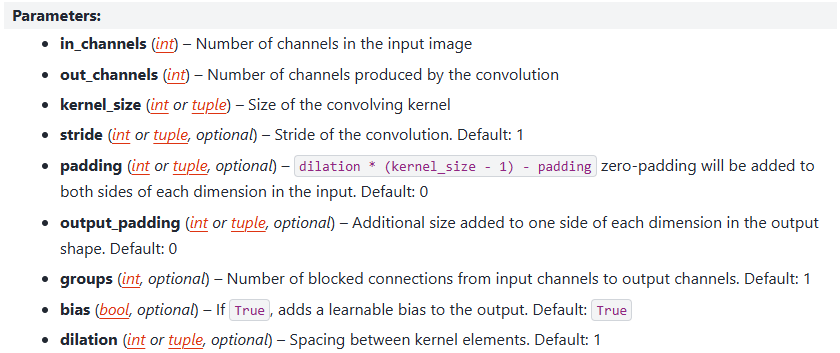

在 PyTorch 中，ConvTranspose2d 是实现二维转置卷积的类。它的参数名与 Conv2d 几乎一样，但作用逻辑往往是相反的：

有一个需要注意的：
参数的反向理解：在普通卷积中，stride > 1 会导致尺寸缩小；而在转置卷积中，stride > 1 会导致尺寸变大。在普通卷积中，padding > 0 会导致“输入”变大（从而维持输出尺寸）；而在转置卷积中，padding 参数参与公式运算的效果是让“输出”变小（相当于Crop操作）。

3.卷积参数对输出尺寸的影响

• stride、kernel_size、padding会改变尺寸大小。
• output_padding 用于填补计算带来的微小空缺。
  直观上看看：

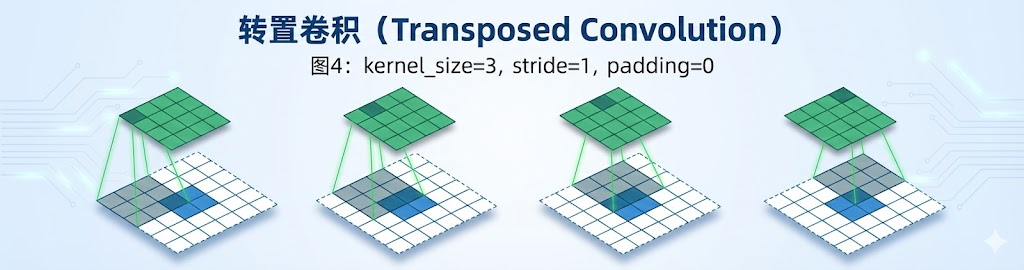

  对一个 4×4 的输入进行 3×3 的转置卷积操作
  尺寸变换：$[4\times 4]──TransConv(k=3)──>[6\times 6]$
  等同于对一个 2×2 的输入（在两侧添加 2×2 的零填充）进行 3×3 核心卷积

import torch
from torch import nn
# 模拟特征图：Batch=1, Channel=3, H=4, W=4
x = torch.randn(1, 3, 4, 4)
ConvTrans2d = nn.ConvTranspose2d(3, 3, kernel_size=3) # torch.Size([1, 3, 6, 6])
print(f"{ConvTrans2d(x).shape}")

下图是公式，它的输入输出尺寸的关系与卷积层正好相反，可以发现：stride是放大倍数的主导因素，padding用于微调（缩小）边缘

import torch
from torch import nn

# 模拟特征图：Batch=1, Channel=3, H=32, W=32
x = torch.randn(1, 3, 32, 32)

# 【情况1】尺寸翻倍 (最经典用法)
# kernel_size=2, stride=2
# (32-1) × 2 + (2-1) + 1
ConvTrans2d = nn.ConvTranspose2d(3, 5, kernel_size=2, stride=2) # torch.Size([1, 5, 64, 64])
print(f"{ConvTrans2d(x).shape}")

# 【情况2】尺寸增加
# stride=1，kernel_size大小改变尺寸大小
# (32-1) × 1 + (3-1) + 1
ConvTrans2d = nn.ConvTranspose2d(3, 3, kernel_size=3, stride=1) # torch.Size([1, 3, 34, 34])
print(f"{ConvTrans2d(x).shape}")
# (32-1) × 1 + (5-1) + 1
ConvTrans2d = nn.ConvTranspose2d(3, 3, kernel_size=5, stride=1) # torch.Size([1, 3, 36, 36])
print(f"{ConvTrans2d(x).shape}")

# 【情况3】有填充
# kernel_size=2, stride=1，padding多1，尺寸小2
# (32-1) × 1 - 2 × 1 + (2-1) + 1
ConvTrans2d = nn.ConvTranspose2d(3, 3, kernel_size=2, stride=1, padding=1) # torch.Size([1, 3, 31, 31])
print(f"{ConvTrans2d(x).shape}")
# (32-1) × 1 - 2 × 4 + (2-1) + 1
ConvTrans2d = nn.ConvTranspose2d(3, 3, kernel_size=2, stride=1, padding=4) # torch.Size([1, 3, 25, 25])
print(f"{ConvTrans2d(x).shape}")

4.直观再理解
最后来看一个转置卷积的例子，直观再理解

image_path = r"D:/Photos\desktop photos/t01662406687cf7219b.jpg"
img = Image.open(image_path).convert('RGB')

img_transform = transforms.Compose([transforms.ToTensor()])
img_tensor = img_transform(img)
x = img_tensor.unsqueeze_(dim=0)

conv_layer = nn.ConvTranspose2d(3, 1, 3, stride=2)
nn.init.xavier_normal_(conv_layer.weight.data)

img_conv = conv_layer(img_tensor)

with torch.no_grad():
    out = conv_layer(x)

out = out.squeeze().cpu().numpy()
out = (out - out.min()) / (out.max() - out.min() + 1e-8)
plt.figure(figsize=(10,6))
plt.subplot(1,2,1)
plt.imshow(img)
plt.subplot(1,2,2)
plt.imshow(out)
plt.show()

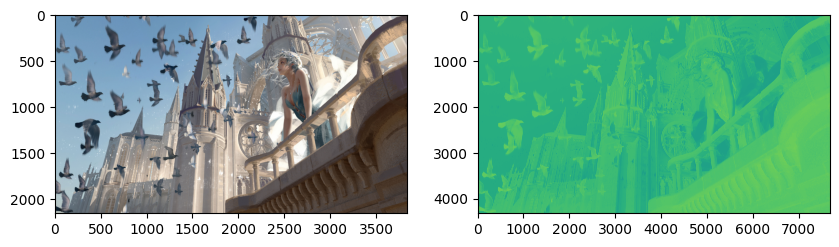

可以得到尺寸更大的特征图
