本文从硬件设计工程师的角度出发，介绍如何从Arduino开始学习电路识图。通过理解Arduino的软硬件开源特性，文章引导读者获取Arduino的开发软件、硬件原理图和PCB图。讲解了Altium Designer和EasyEDA的使用，并强调了电路分析、调试维修和项目开发流程中的关键技能。同时，文章推荐了Proteus软件作为电路模拟工具，为后续的电路分析做准备。
前言：
专栏的名字是电子入门到工程师，那么我们的最基本目标是硬件设计工程师。
实际导致初学者电路学习不入门的主要原因可能如下：
电路识图讲解不够细致形象，或者是该细致的时候不够细致，又或是只钻研某项细节而不看整体。
向导工作室的讲解风格是：
先整体讲解，然后事无巨细，为了形象生动无所不用其极！
因为只有复合型人才才有竞争力，所以我们讲解会是软硬件+管理常识。
本节开始，见证奇迹的时刻到了，跟随学习，大家会有脱胎换骨的感觉：）
Arduino 是一个软件、硬件开源的平台，它的资料都是开放的，并且目前应用也比较多，作为初学者学习软硬件知识，从这里开始是比较好的起点。
假设Arduino 是向导这个人的话，
软件：向导的思考、想法就是软件；
硬件：向导的身体就是硬件；
开源：向导把想法告诉你，作为裸体模特上台溜一圈，展览下，就是开源。
我们经常看到一个物体、名词先从认知上觉得极其复杂，实际上目前看没有比人更复杂的东西了。假设你对它不了解，你把它想成你，用你自己做类比，你会看到另一个世界。
12.1 获取Arduino 软件

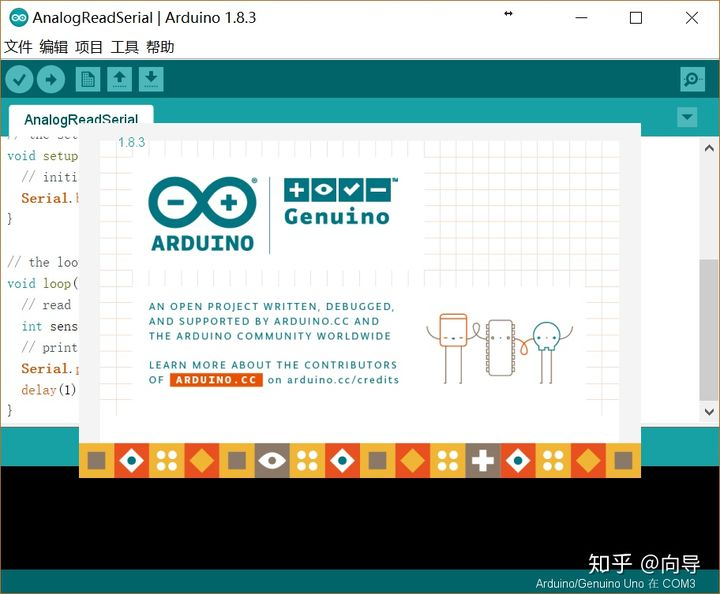

下面是Arduino 软件的开发平台

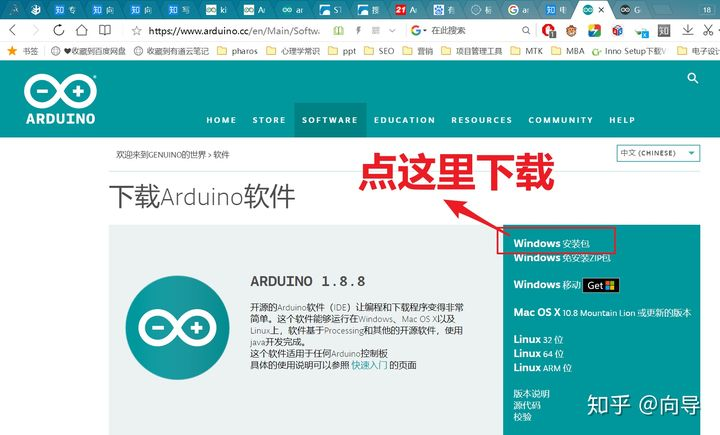

下载网址是：
Arduino - Softwarewww.arduino.cc
12.2 获取硬件原理图和PCB图
12.2.1 因为我们用Altium 讲解，所以需要支持Altium 软件的文件，到下面链接下载：
12.2.2 另外EasyEDA 软件可以直接导入打开 Arduino的文件，到这里下载EAGLE格式的pcb文件。
大家可以尝试下EasyEDA这个在线（直接可以用网页方式打开编辑，现在也有了客户端直接安装）的PCB开发软件。（需要注册下）
这里是EasyEDA （被立创收购，所以也叫立创EDA）中文教程：
