覆铜

覆铜的作用:连接地线,散热

铺铜操作

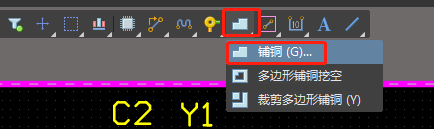

选择“铺铜”
在这里插入图片描述
用鼠标框出一个矩形,包围所有的器件(板子),空格改变角度。

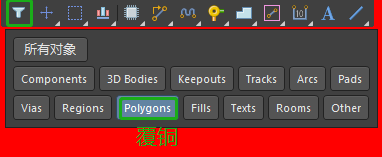

绘制完成之后,选择绘制好的铜,首先过滤器中只勾选覆铜,
在这里插入图片描述

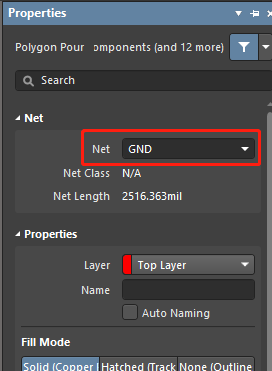

然后点击铜,将其属性中的Net改为GND。
在这里插入图片描述
同时勾选“移除死铜“,即移除没有连接的铜
在这里插入图片描述

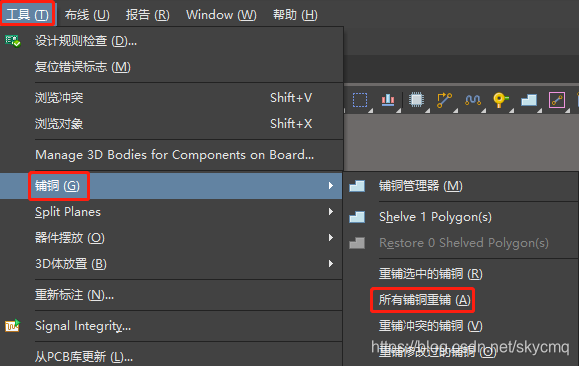

我们发现覆铜为绿色,表示有问题,选择“工具—铺铜—所有铺铜重铺”即可,覆铜变为红色
在这里插入图片描述

底层铺铜

选择顶层的覆铜,Ctrl+C复制,选择参考点,Ctrl+V进行粘贴,选择同样的参考点

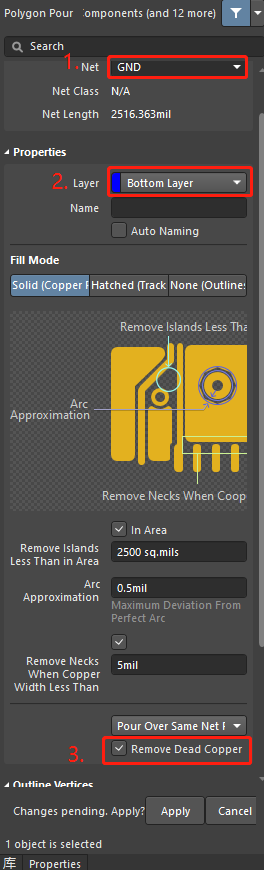

选择复制后的铜,在右侧的属性里进行如下更改
在这里插入图片描述
然后选择“工具—铺铜—所有铺铜重铺”即可
在这里插入图片描述
按*切换到底层查看

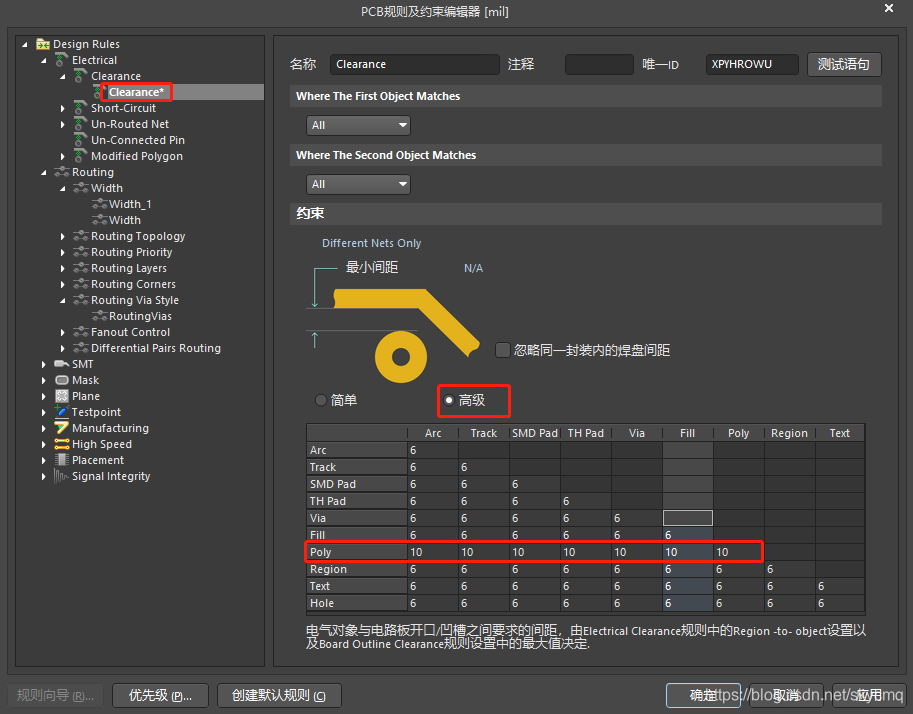

设置铺铜和其他器件连接的线宽

例如设置为10mil。
选择“设计—规则”,进行如下设置
在这里插入图片描述
重新铺铜:“工具—铺铜—所有铺铜重铺”

在顶层铜和底层铜之间添加过孔连接

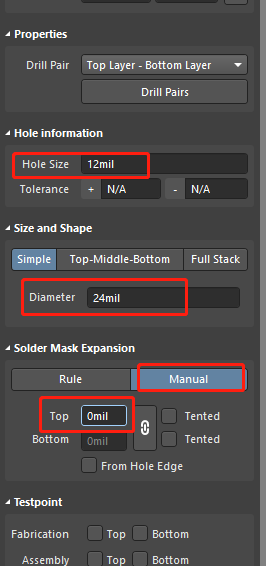

选择过孔,设置过孔属性,放置
在这里插入图片描述
放置好过孔之后重新覆铜:“工具—铺铜—所有铺铜重铺”

设置过孔和覆铜之间的连接方式

可以根据喜好设置过孔和覆铜之间的连接方式,默认为十字连接
在这里插入图片描述

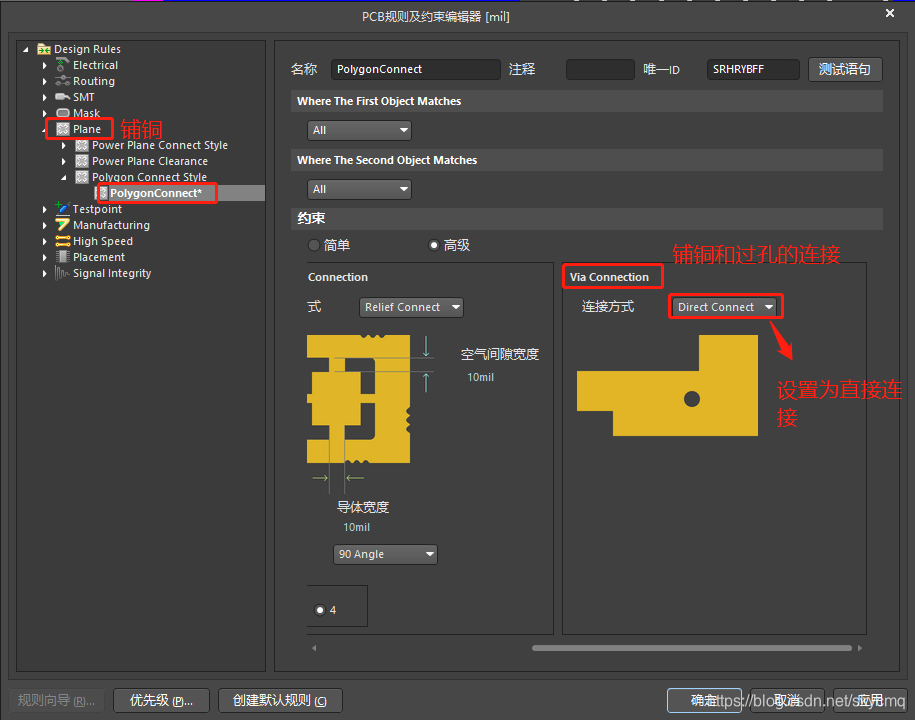

选择”设计——规则“进行设置,如:将铺铜和过孔的连接方式设置为直接连接
在这里插入图片描述
重新覆铜:“工具—铺铜—所有铺铜重铺”

电器规则检查

选择”工具(T)—设计规则检查(D)
在这里插入图片描述

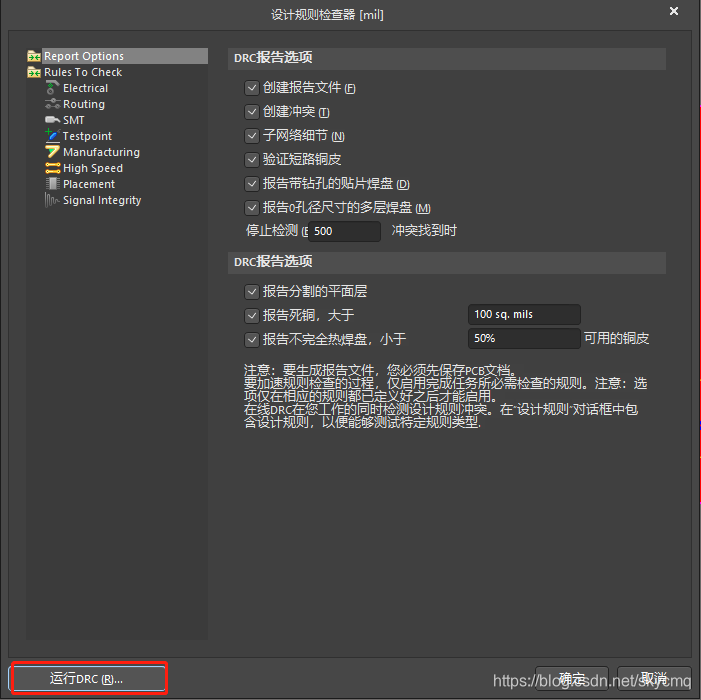

点击运行DRC即可
在这里插入图片描述
