gmid曲线绘制(IC617)

本文详细介绍了如何使用Cadence模拟工具绘制NMOS和PMOS晶体管的gmid曲线,以及如何分析gm/Id随gm/Id变化和Id/W随gm/Id变化的曲线。通过设置变量并进行DC仿真,展示了从新建schematic到获取曲线的完整步骤,揭示了晶体管参数随栅极和漏极电压变化的关系,并指出不同宽度时曲线的相似性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

gmid曲线简单应用

参考Cadence模拟CMOS集成电路设计视频

环境:IC617及以上版本
内容:绘制gmro随gm/id的变化曲线以及id/W随gm/id的变化曲线
步骤:

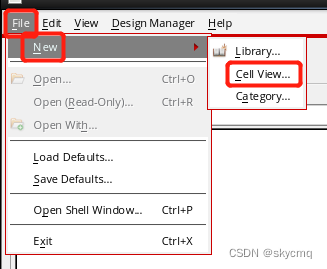

  1. 新建一个schematic
    在这里插入图片描述

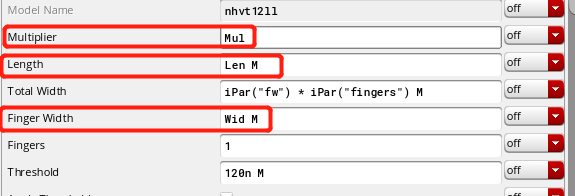

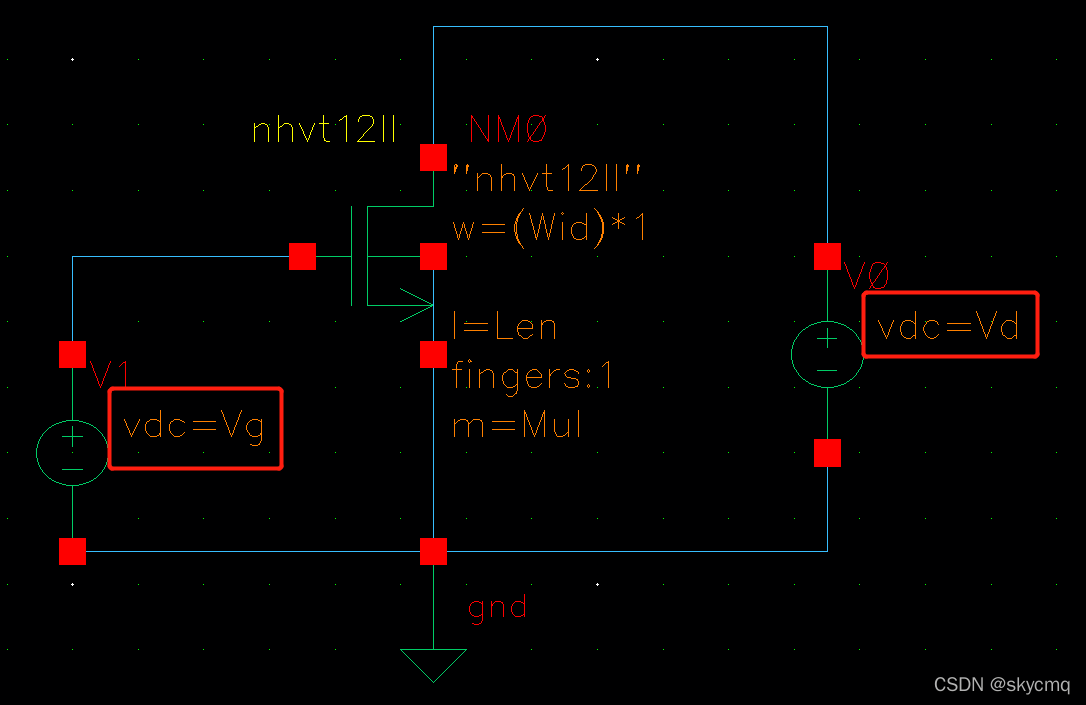

  2. 添加一个NMOS器件和两个直流电压源,将MOS管的栅极电压设置为变量Vg,漏极电压设置为变量Vd,并将MOS管的长度、宽度设置为变量,如图所示:
    在这里插入图片描述MOS管的变量设置
  3. 打开ADEXL进行仿真
    在这里插入图片描述

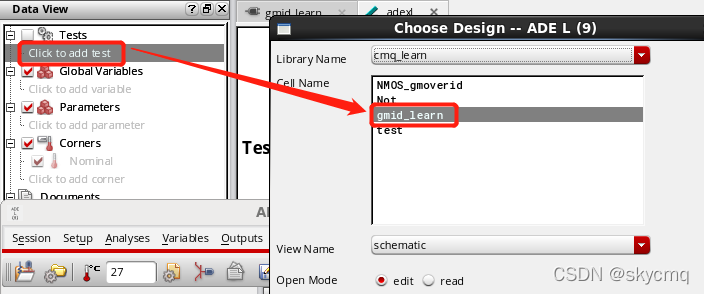

    在ADEXL界面的左侧“Tests”下方点击选择刚刚建立的原理图名称,如下图所示:
    在这里插入图片描述

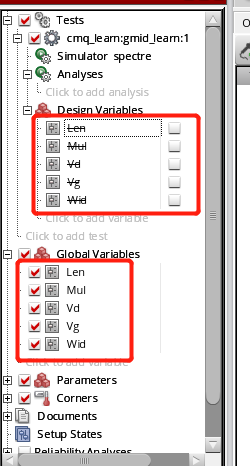

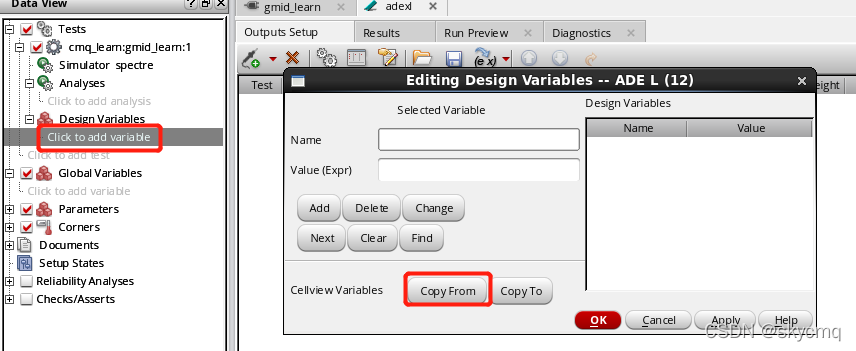

    添加原理图中的变量
    在这里插入图片描述
    由上图操作可在ADEXL左侧看到导入的变量。
    在这里插入图片描述
    设置变量值:Mul设为1,漏极电压Vd设为0.6,栅极电压Vg设为0.6,宽度Wid设为0.4u,直接输入即可。

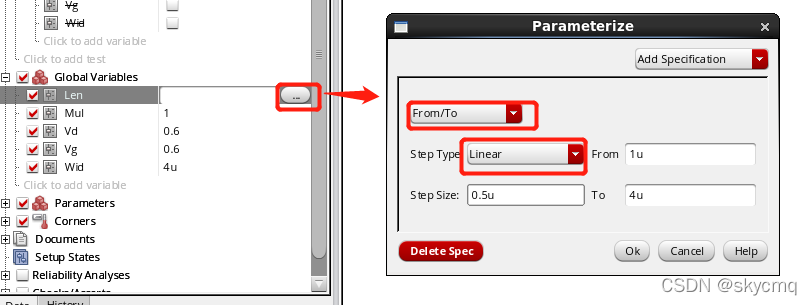

    长度Len设为1u变化到4u,每次变化0.5u,设置方法如下图所示:
    在这里插入图片描述

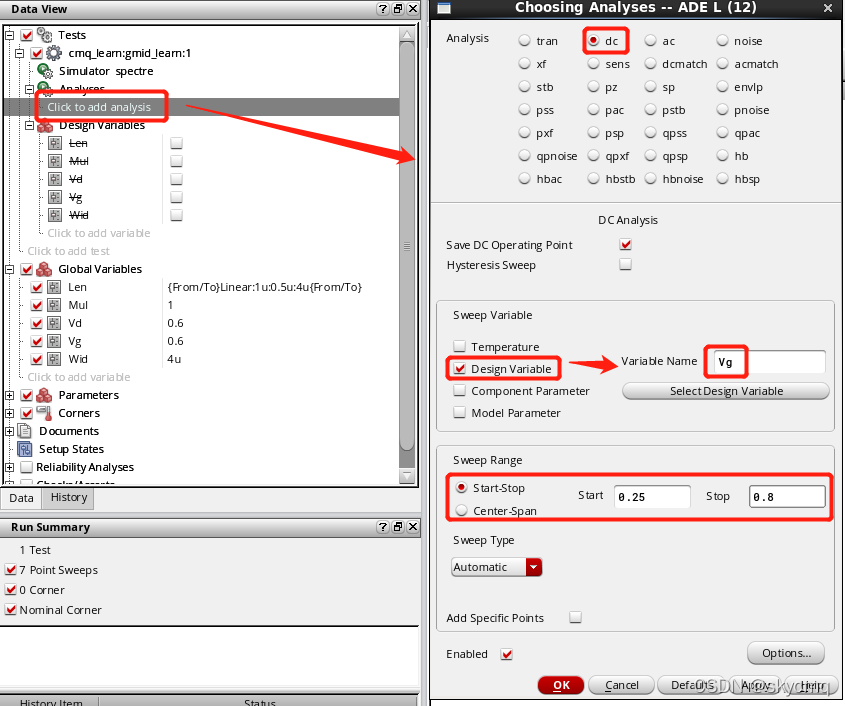

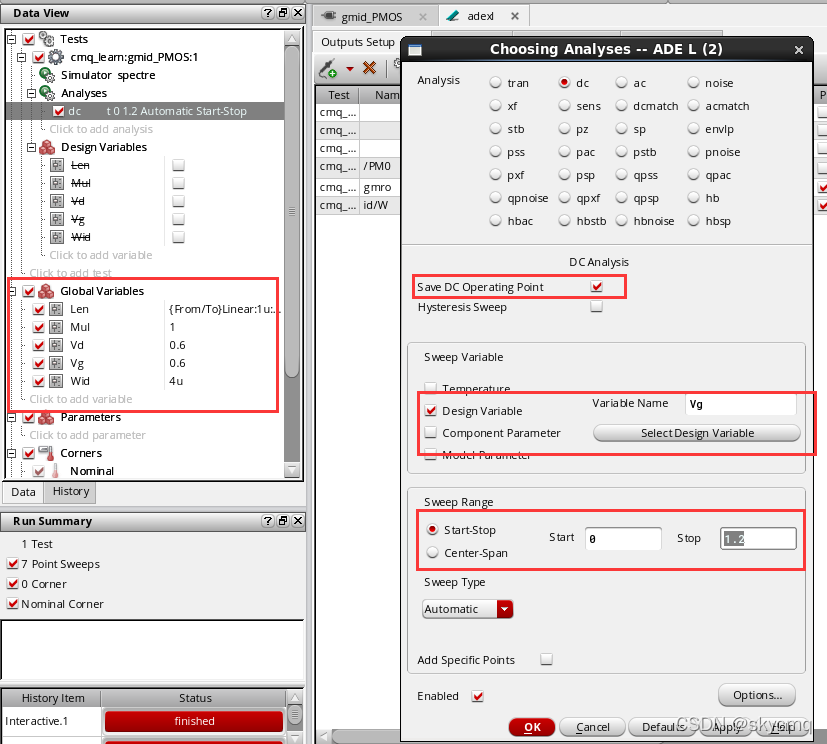

    设置dc仿真:
    在这里插入图片描述

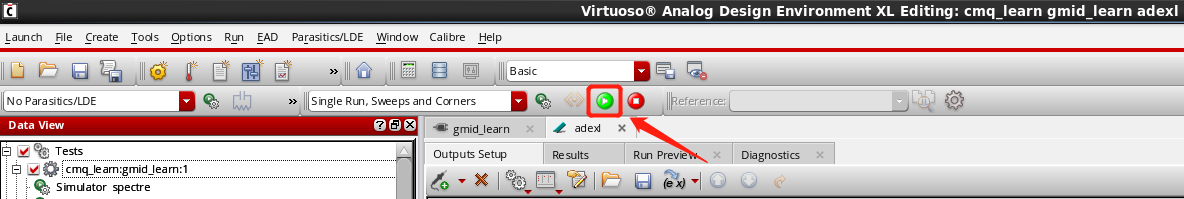

    点击运行按钮进行仿真:
    在这里插入图片描述
  4. 仿真好之后,通过calculator的os选择需要观察的晶体管参数。

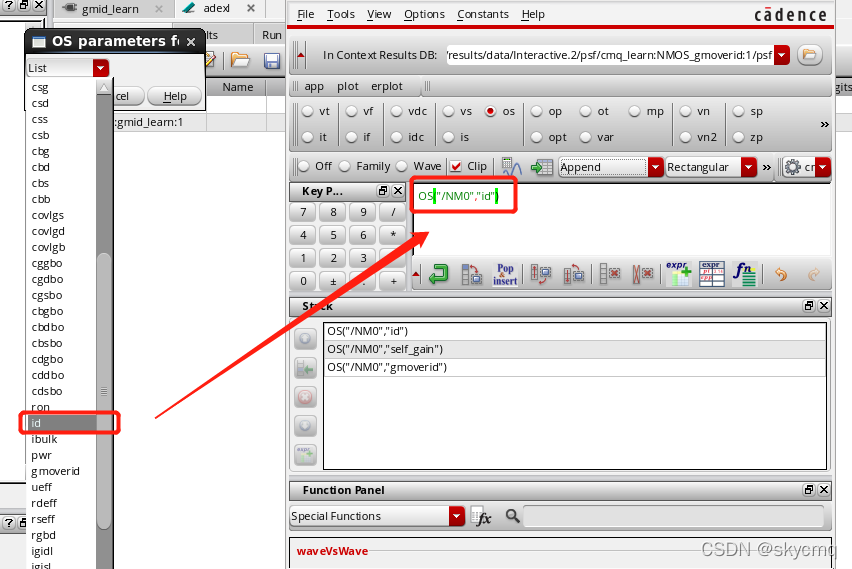

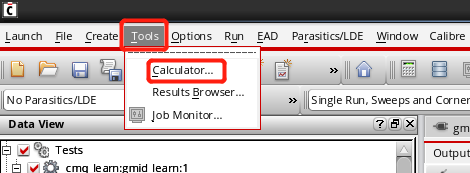

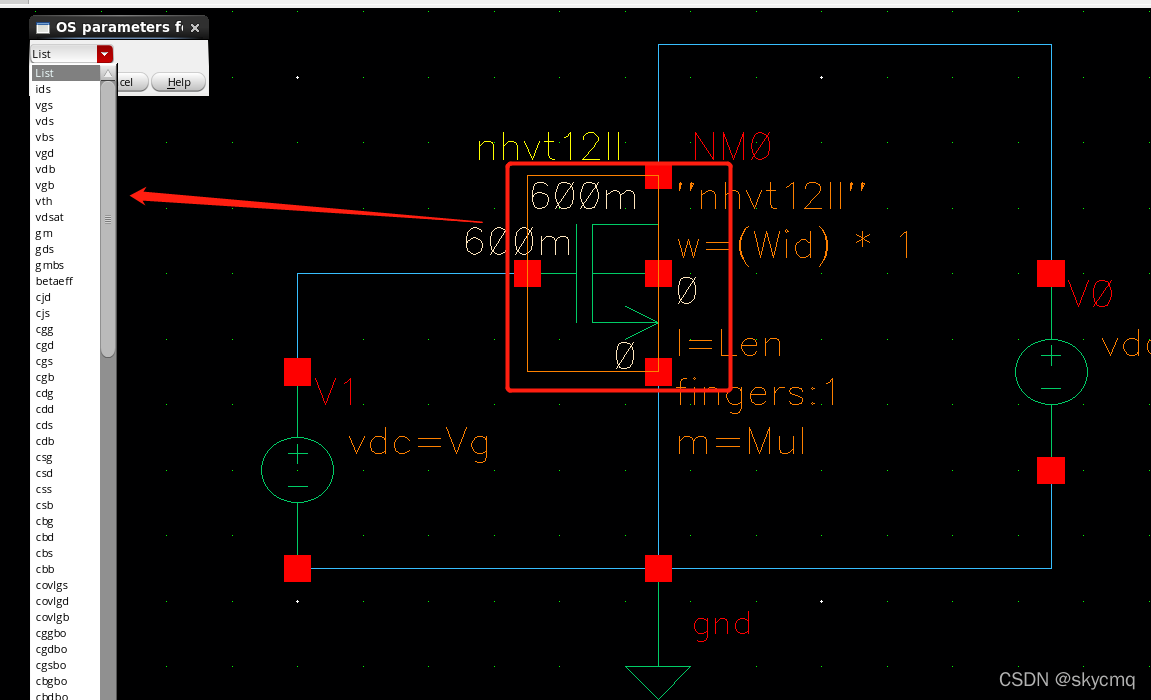

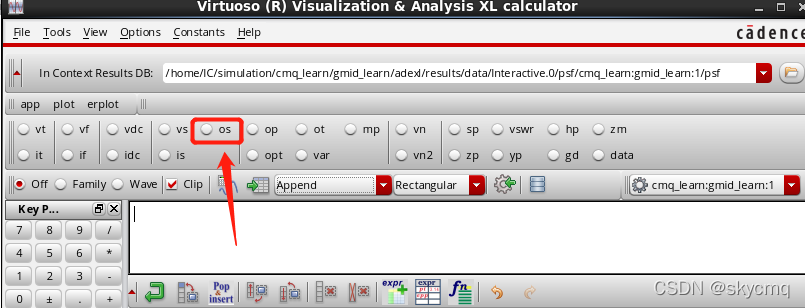

    打开calculator,选择os,然后在弹出的原理图中用鼠标点击MOS器件,则会在List中出现MOS器件的参数,其中gds表示1/ro,self_gain表示本征增益gmro,gmoverid表示gm/id。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

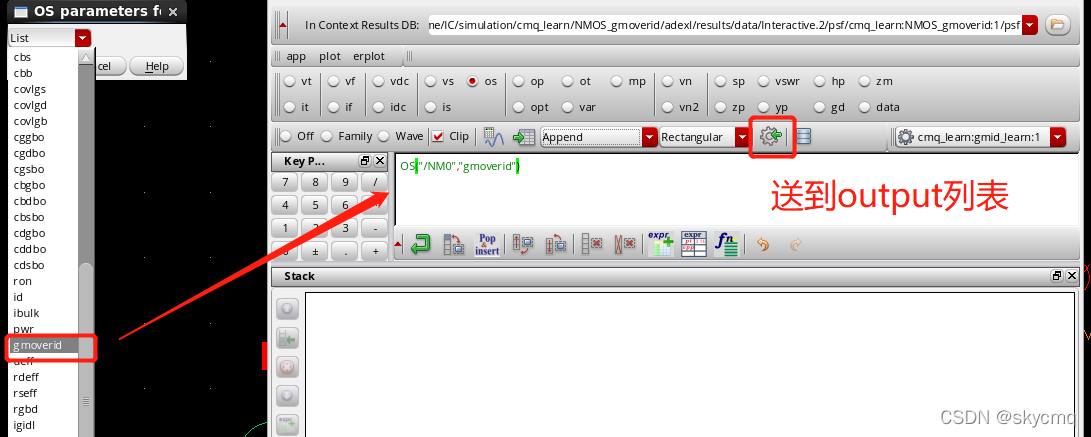

    鼠标选择需要的参数,比如gmoverid,则会在calculator中出现其表达式,点击齿轮按钮则将该表达式送到输出列表中

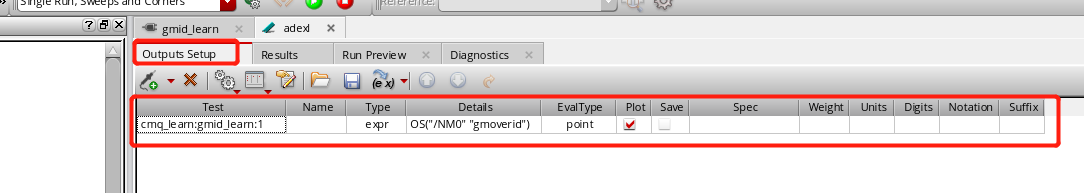

    在这里插入图片描述
    在这里插入图片描述
    同理,在输出列表添加本证增益self_gain的表达式。

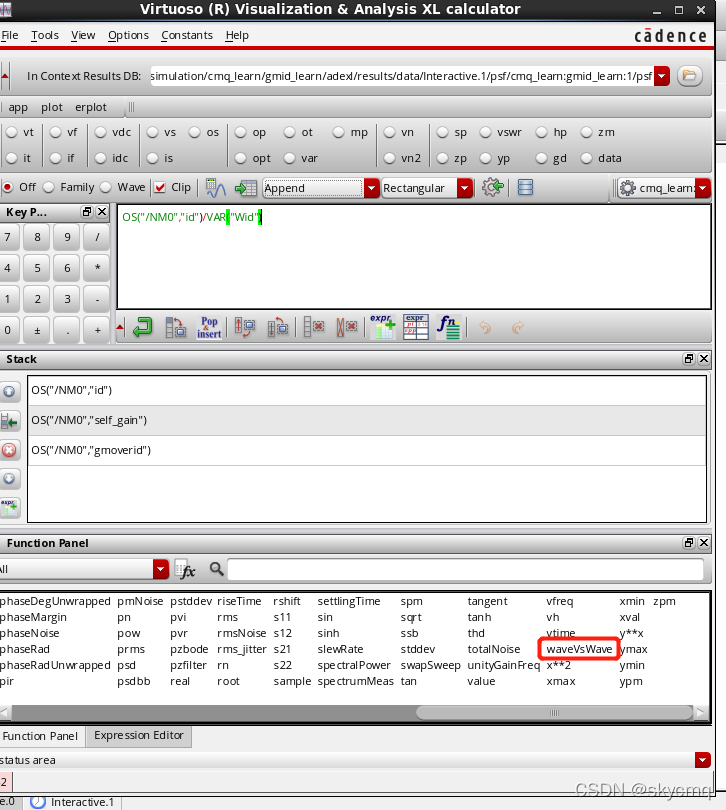

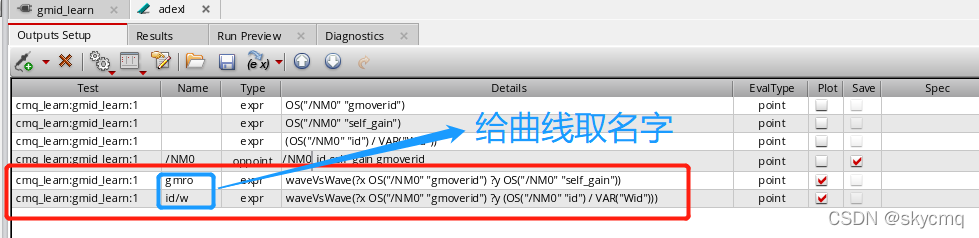

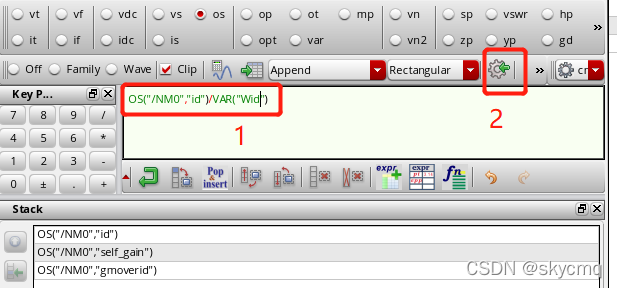

还需要添加电流密度Id/W的表达式,但是List中只有id的参数,点击id到calculator中,然后在后边手动输入“/VAR(“Wid”)”,其中Wid为宽度的变量名称,得到id/W的表达式,点击齿轮形状的按钮,将其送到输出列表中
在这里插入图片描述
在这里插入图片描述

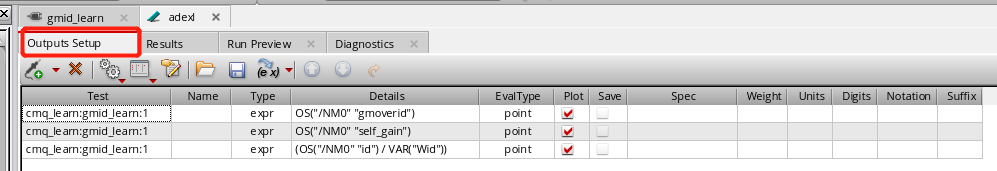

此时输出列表中会有三个表达式:
在这里插入图片描述
点击plot按钮,会看到上述三个值随Vgs的变化曲线,每个图中的不同曲线代表不同L值的结果
在这里插入图片描述
5. 得到gmro随gmid变化的曲线以及id/W随gmid变化的曲线

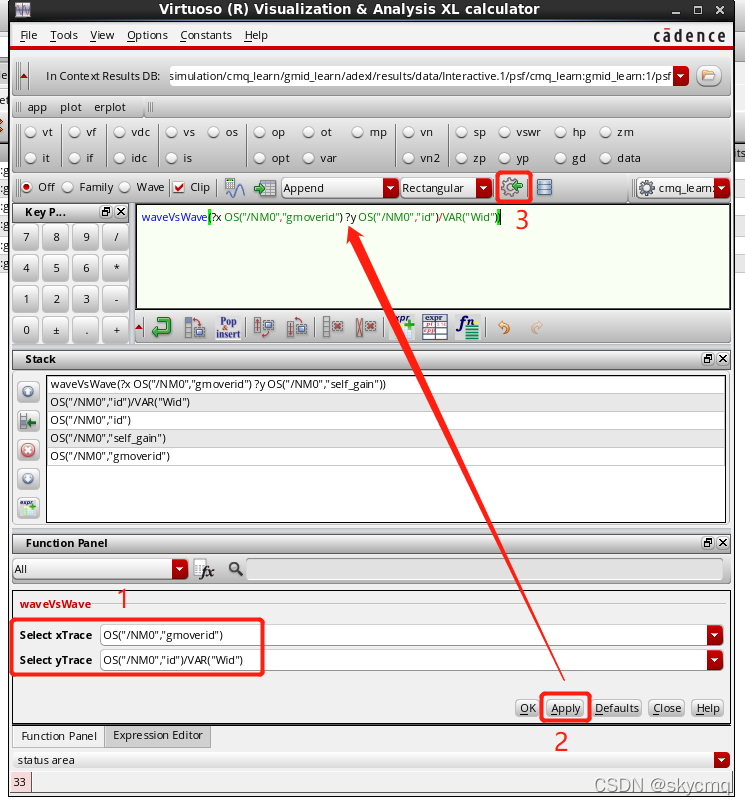

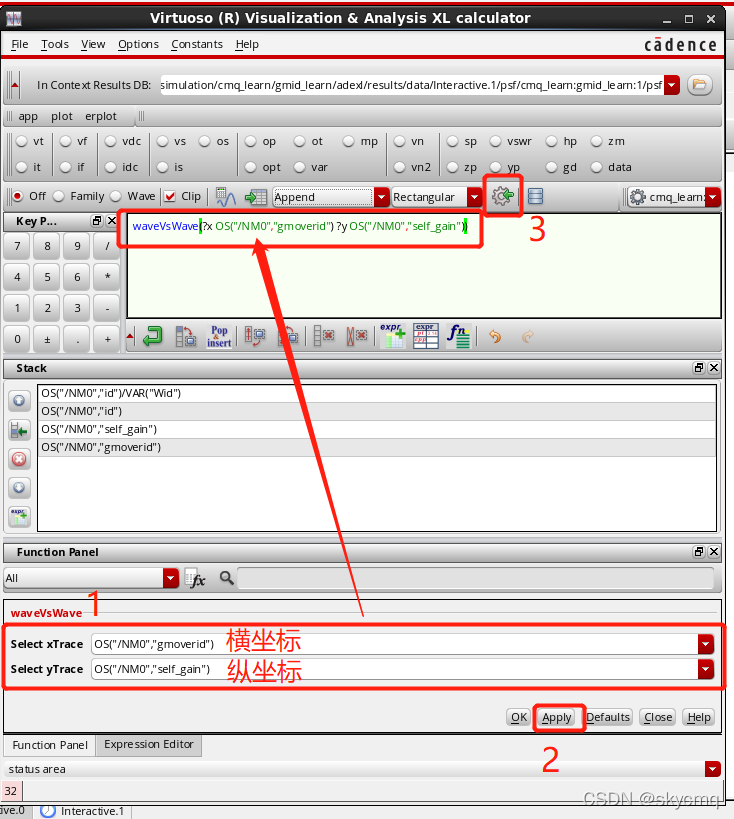

利用calculator中的waveVsWave变换横坐标得到想要的表达式,并送到输出列表中:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
同理,设置gm/id为横坐标,id/w为纵坐标,得到表达式并送到输出列表:
在这里插入图片描述
此时,输出列表中会出现刚刚添加的两个表达式,
在这里插入图片描述

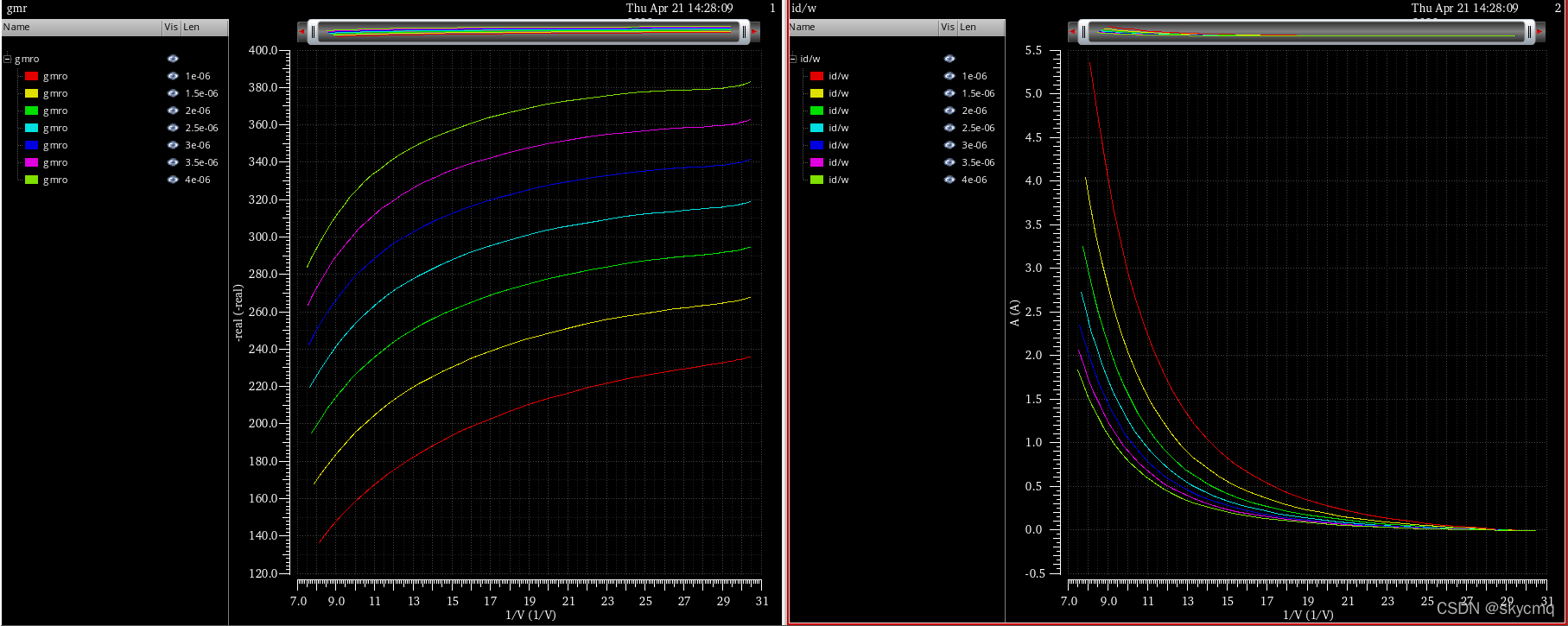

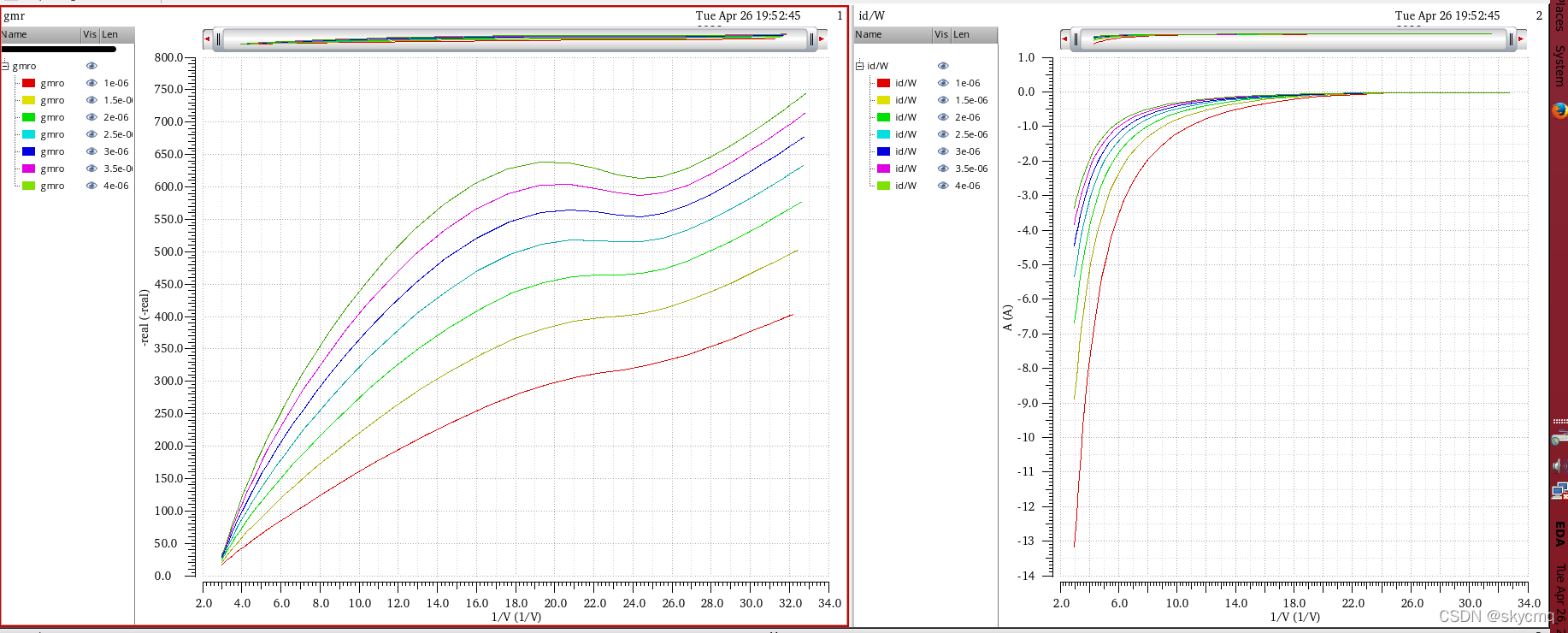

点击plot即可得到gmro随gm/id的变化曲线以及id/W随gm/id的变化曲线,不同的曲线对应不同的长度Len值
在这里插入图片描述
注:晶体管的宽度W为不同值时,得到的曲线基本一致

============================================================================
PMOS的gmid曲线绘制
设置及仿真步骤同上

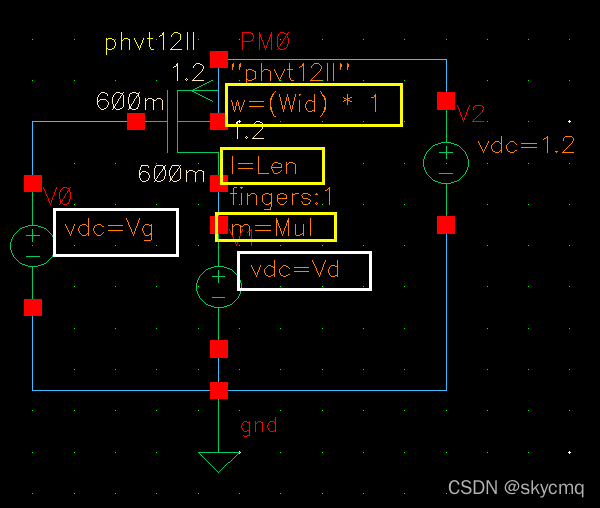

  1. 原理图
    在这里插入图片描述

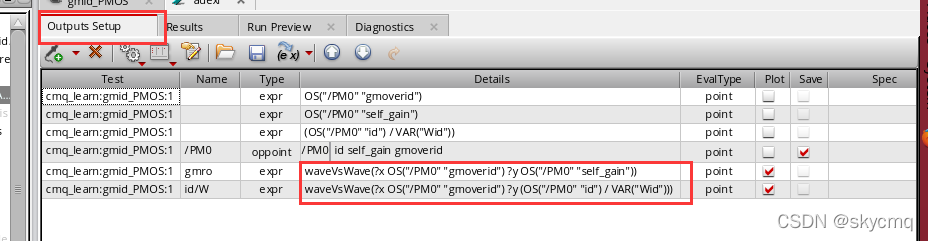

  2. 仿真设置
    在这里插入图片描述
    在这里插入图片描述
  3. 仿真结果
    在这里插入图片描述
