Lattice FPGA开发硬件环境介绍

市面上Xilinx，Intel（Altera）FPGA的开发板是比较常见的，包括国产FPGA（紫光同创，安路科技等）开发板也是可以找到的，但是Lattice FPGA的开发板是比较少见的，官方的开发板价格贵，且比较难买到，对应的教程和资料也比较少，有的开发板只支持USB的方式烧录比特流文件，不能通过JTAG进行在线debug，但是在实际的开发中，在线debug是一个必要的过程。笔者花了一些时间找到了一个带有基本的外设的开发板，经过一些修改，可以通过JTAG进行在线debug，供有需要的人参考。该板子的FPGA型号为ECP5系列。
该板子的有一个对应的开源项目，如下：
https://github.com/wuxx/Colorlight-FPGA-Projects
该项目中有该板子的硬件原理图，器件手册，demo等资料。
下面简单介绍一下这个板子的硬件资源。

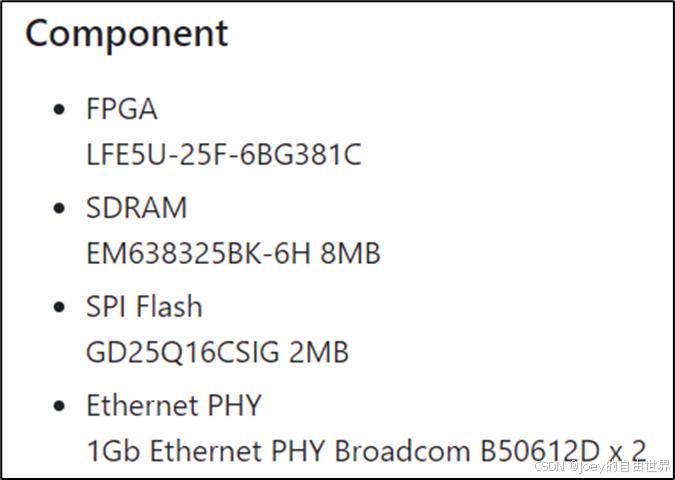

这个板子是由Colorlight (卡莱特)生产的一个通用接收板，主要用于显示单元板中。主要的器件如下：

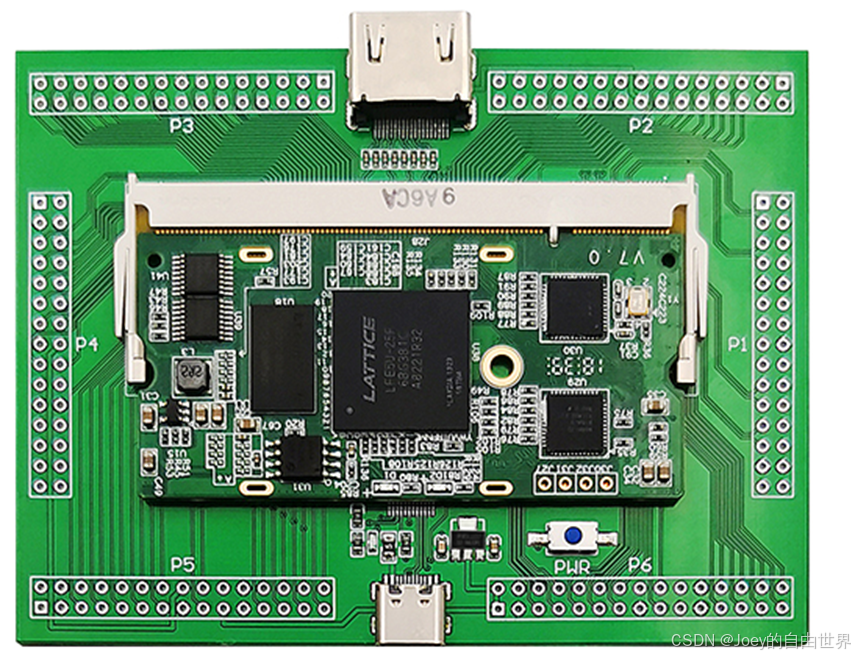

实物正面图如下：

该板子默认烧写比特流文件的方法是通过USB的方式进行，如果需要通过JTAG进行烧写，需要对板子进行如下修改。

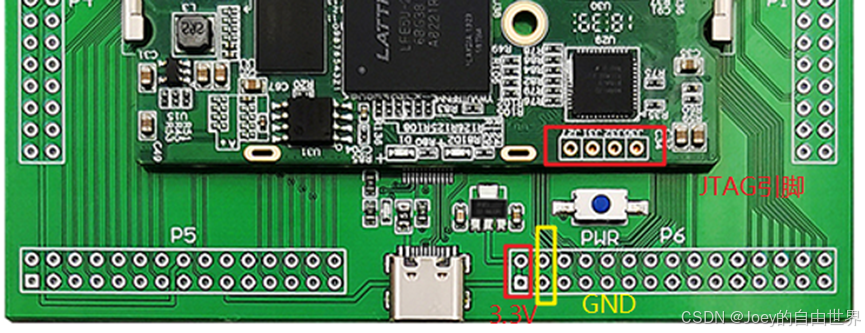

将JTAG的四个引脚，3.3V和GND连接到下载器。

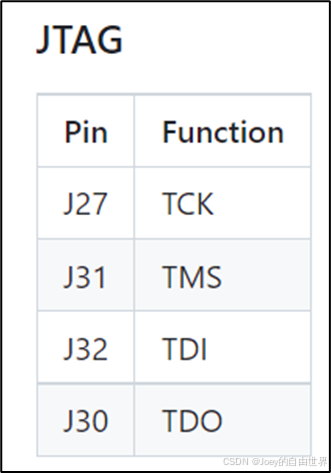

JTAG对应的引脚如下：

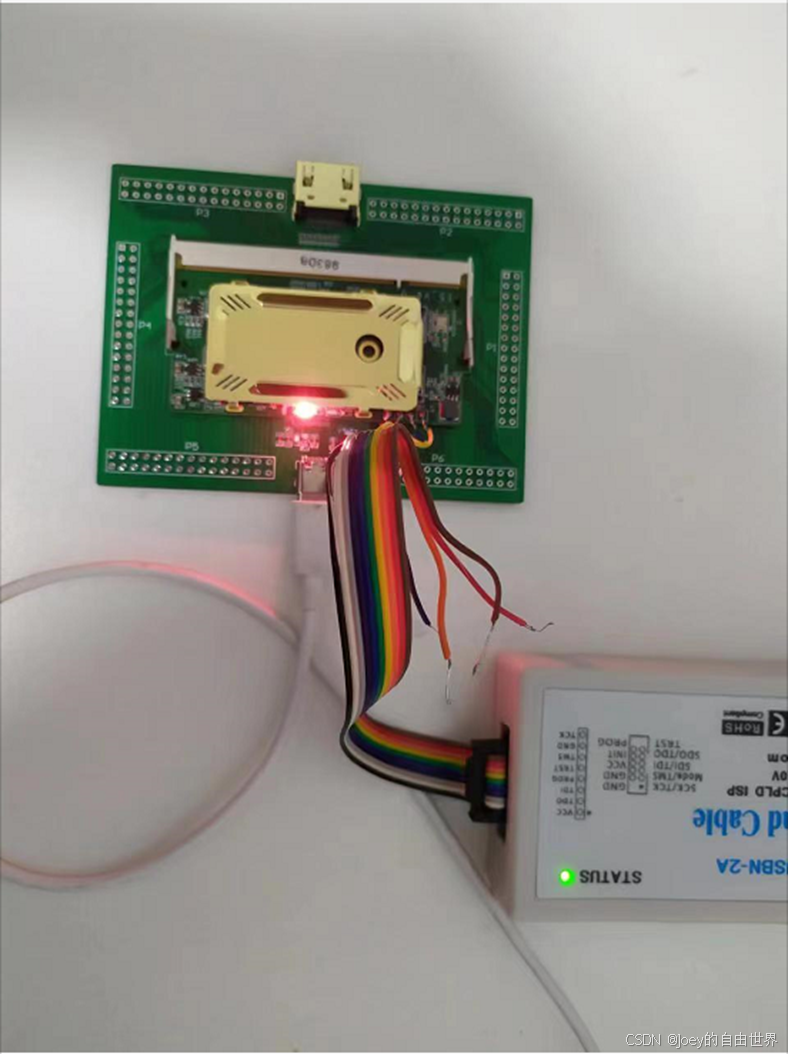

以上引脚连接好之后，实物图如下：

下面用一个demo来测试使用JTAG的方式烧写程序到FPGA中。

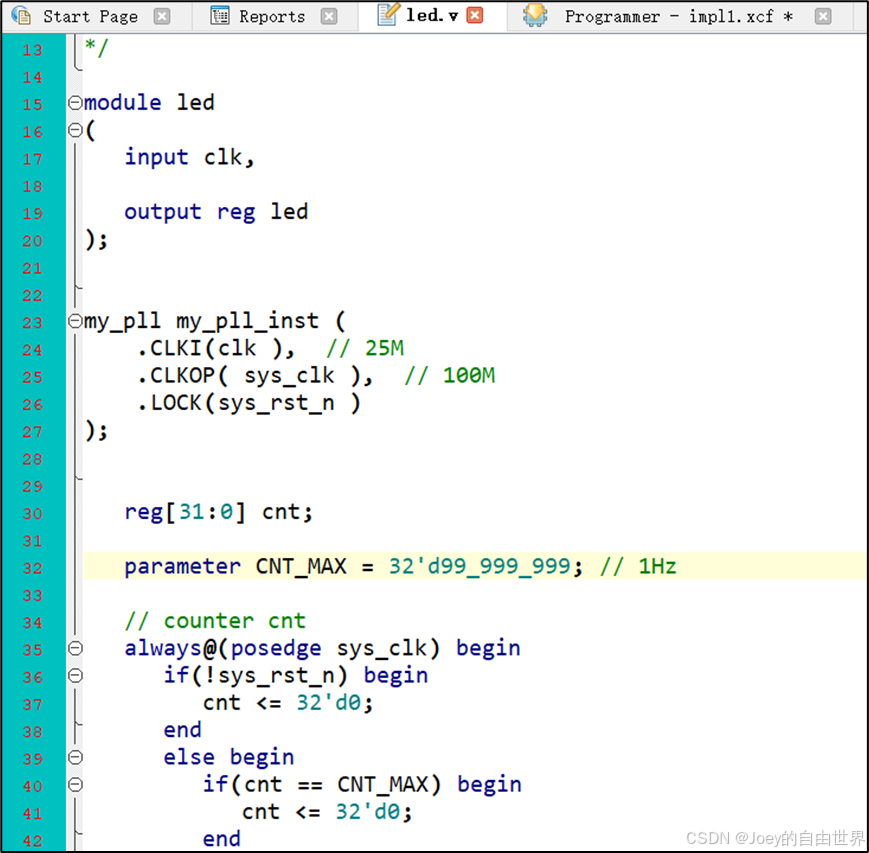

代码功能是闪烁led灯，部分代码如下：

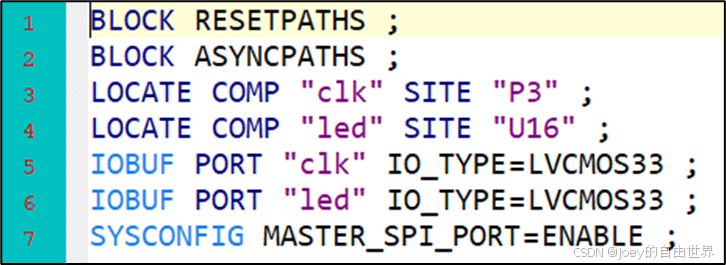

引脚分配如下：

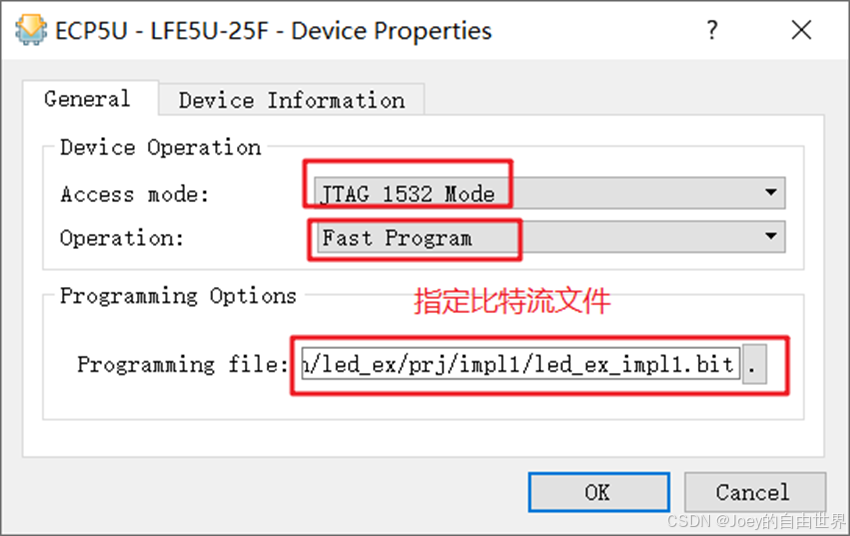

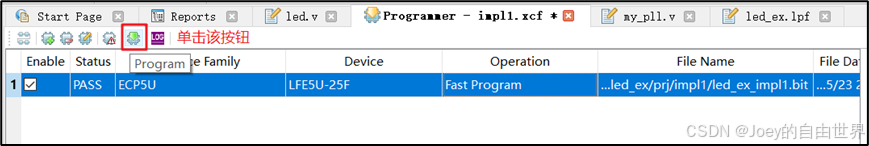

如果不将比特流文件固化到flash中，在programmer中就选择如下模式：

设置完成之后就可以下载比特流文件。

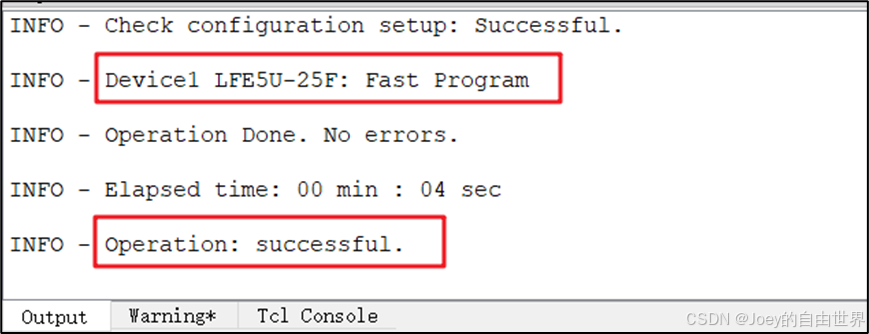

下载成功后，消息窗口会打印如下信息：

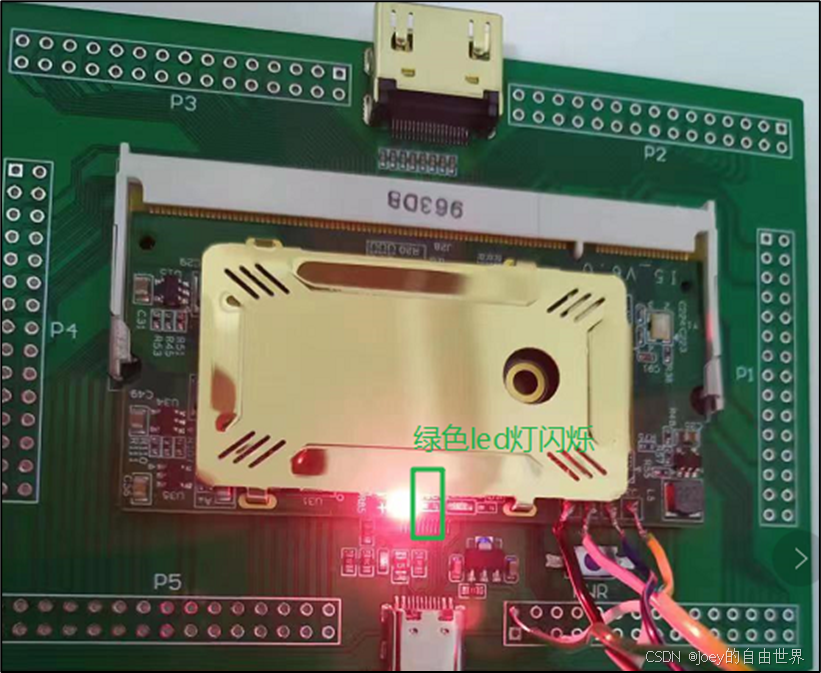

下载成功后，板子上绿色led灯闪烁，实物如下：

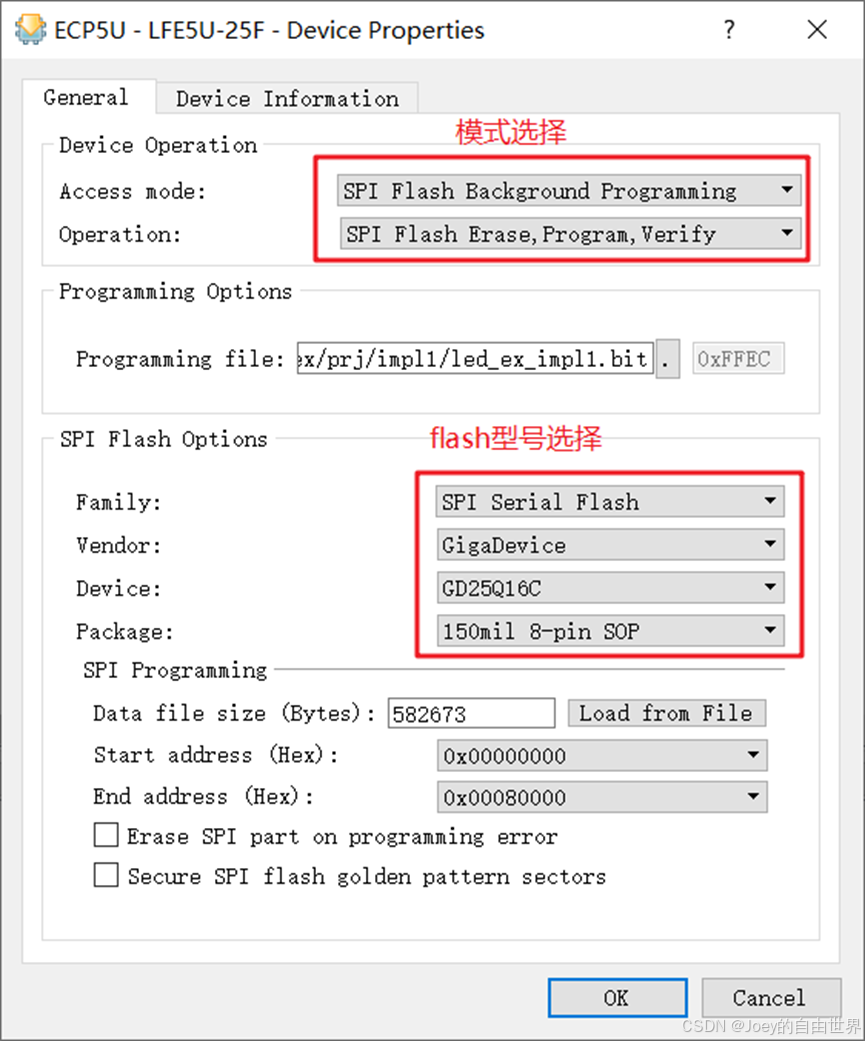

下面尝试固化比特流文件到外部flash中，对应的模式和配置如下：

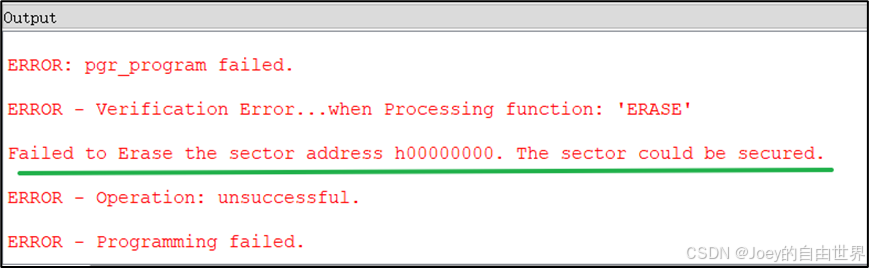

尝试下载，但是显示擦除失败，

疑似flash芯片被写保护了，后面尝试对flash芯片的写保护进行解除，或者换一片flash芯片。以上就是这一篇分享的全部内容。
