Zynq自定义IP

这篇博客介绍了如何在Zynq平台上创建一个自定义IP核,用于控制LED灯每隔1秒闪烁。首先,展示了修改Zynq_Uart工程并设置100MHz时钟的过程。接着,提供了LED控制的Verilog代码,并详细说明了封装IP核的步骤。在Vivado中配置自定义IP路径后,将LED IP核添加到Block Design中,并连接clk和rst_n信号。最后,生成约束文件,运行综合、布局布线,生成比特流,启动SDK创建应用,实现ARM与LED IP核的连接,观察到LED灯按预期闪烁。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

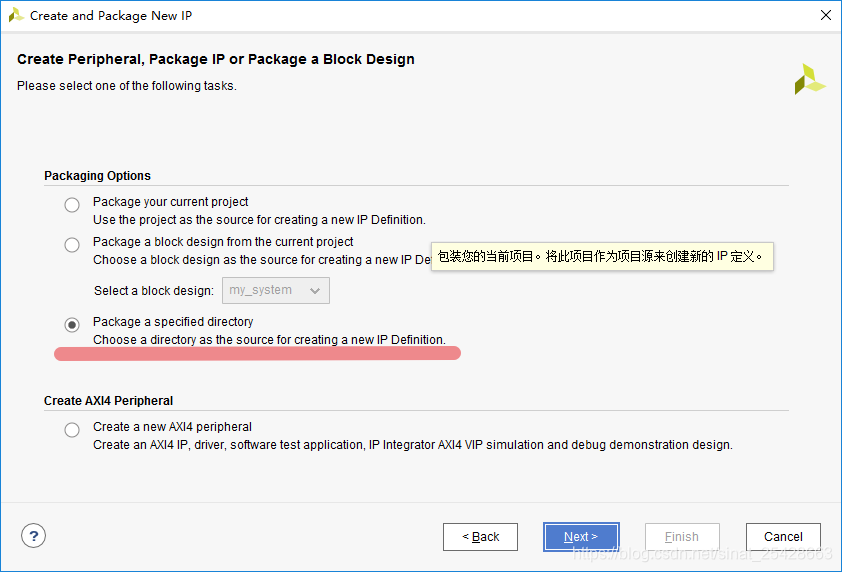

  1. 最简单的自定义IP封装

1.1实验任务

将PL端控制LED灯每隔1s进行闪烁的IP核进行简单的封装,然后与ARM A9处理器连接,A9处理器给该LED IP核提供clk和rst_n信号

1.2实验过程

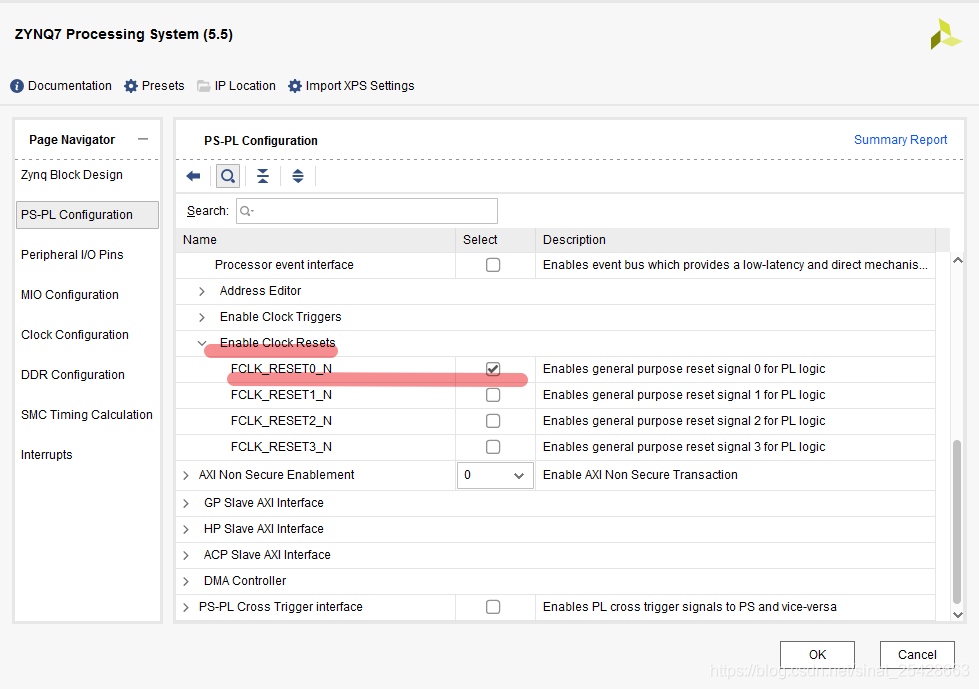

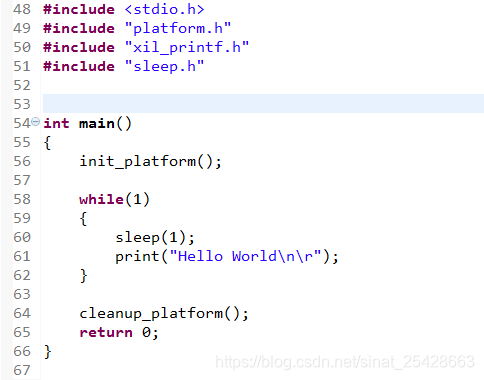

首先将Zynq_Uart工程另存为,在此工程上修改,避免重复性工作。首先需要显示FCLK,并将频率设置为100MHz,双击Zynq模块

显示clk_rst_n信号

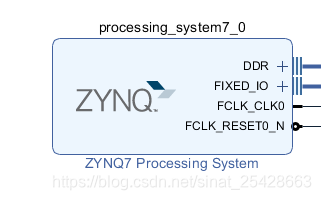

显示之后的效果如下

下面编写驱动PL端LED灯的代码,如下

  1. `timescale 1ns / 1ps
  2. module led(
  3.     input clk,   // 100MHz
  4.     input rst_n,
  5.
  6.     output reg[3:0] led
  7.     );
  8.
  9.     reg[31:0] cnt;
  10.     always @(posedge clk, negedge rst_n) begin
  11.
