开源FPGA开发板icesugar学习(一) -- 环境体验

工程文件在如下目录:

其中 leds.v是verilog文件
Makefile文件用于构建工程和管理文件

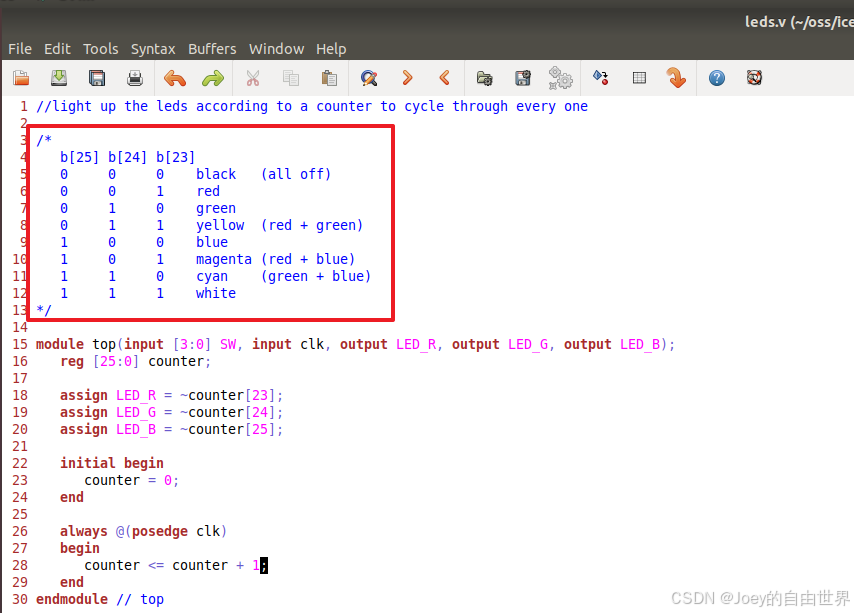

leds.v文件内容如下：

可以看到逻辑比较简单，counter寄存器计数，然后控制led灯的亮灭，这里的led有三个输入，

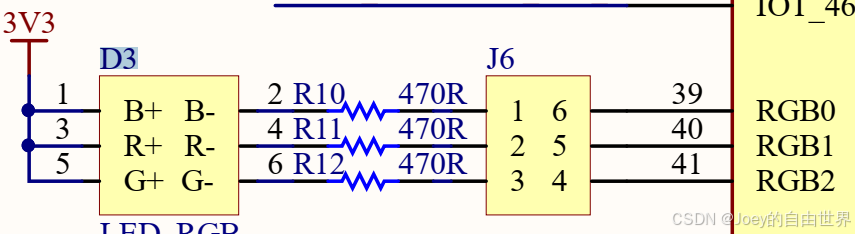

不同的组合会呈现不同的颜色。对应的led原理图如下：

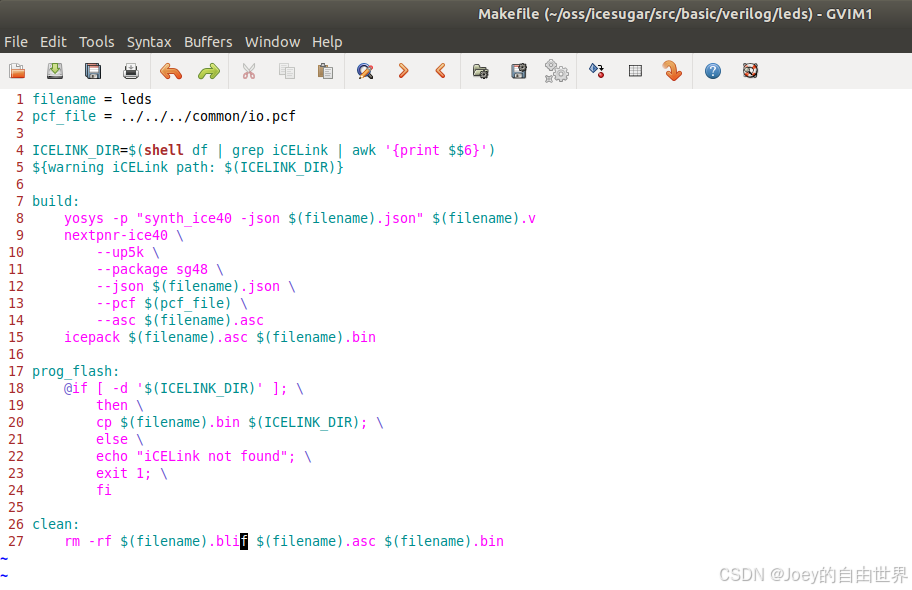

Makefile文件内容如下：

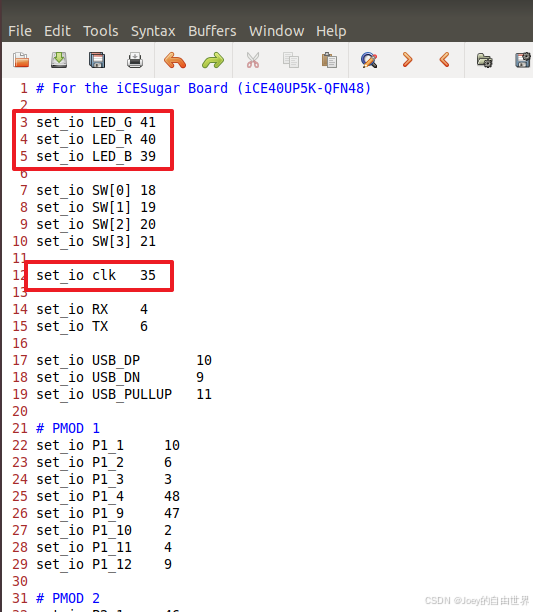

这里的 io.pcf就是引脚绑定文件

可以看到 leds.v文件中的input ports和output ports在这个文件中都有绑定对应的引脚。

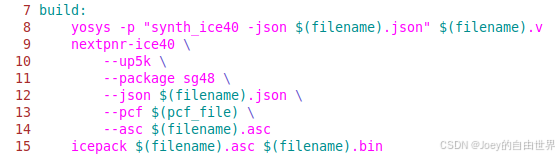

build这个target会使用yosys工具对verilog文件进行综合，使用nextpnr-ice40工具对设计进行布局布线，最后使用icepack工具生成.bin文件

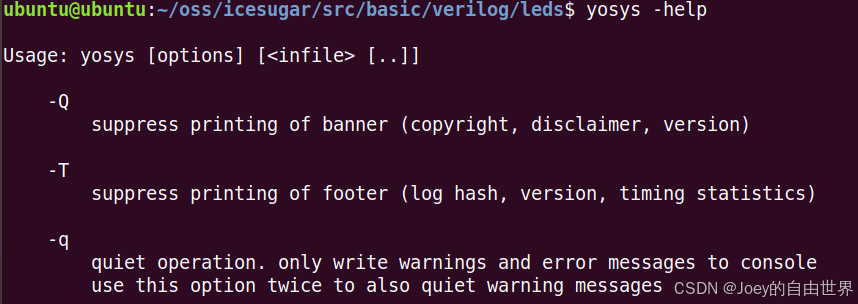

这里yosys指定了三个option,可以使用yosys -help查看各个选项的功能，如下：

-p option

-p选项是指定需要执行的指令
synth_ice40是 Lattice iCE40 系列FPGA的综合指令
在yosys中可以使用helo 来获取指令的帮助信息。

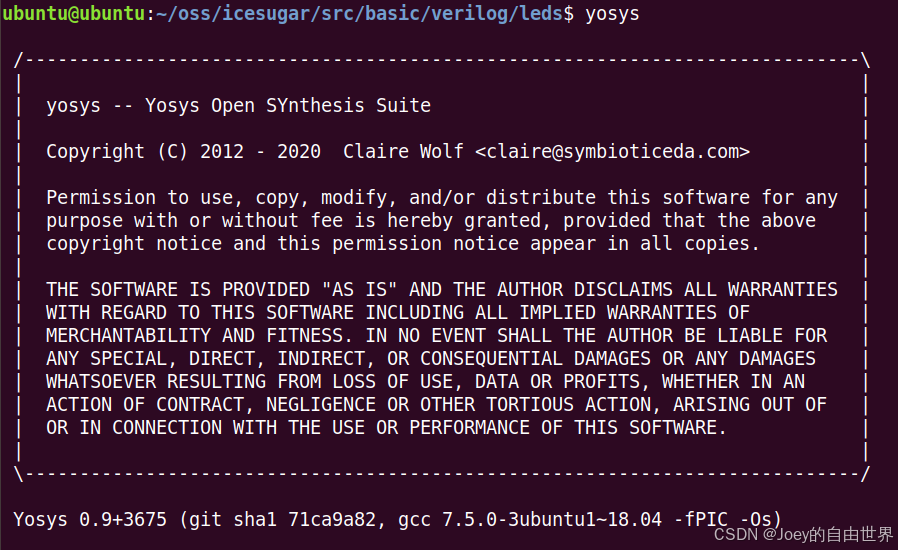

打开yosys，如下：

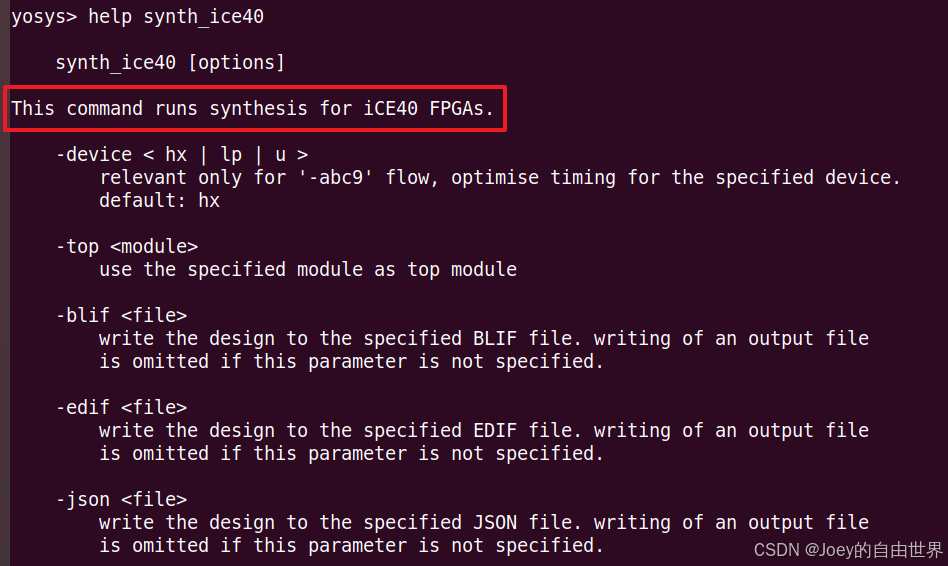

synth_ice40指令的帮助文档如下：

这里的-json选项，是指定将design的信息写出到对应的文件，如果不指定，则不会将design信息写出到文件中。
最后的$(filename).v文件是输入的verilog文件。

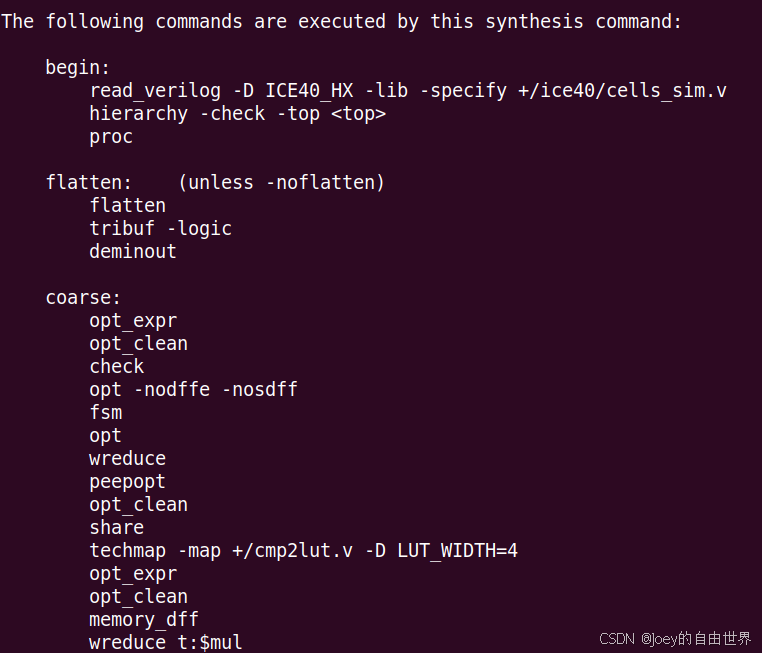

在synth_ice40的帮助信息还中还有该指令会执行哪些操作的说明，如下：

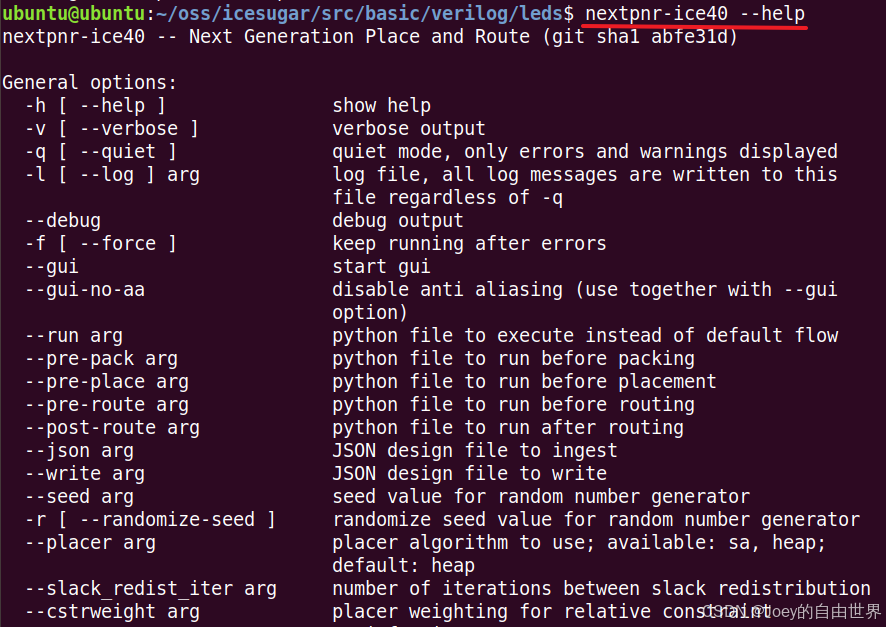

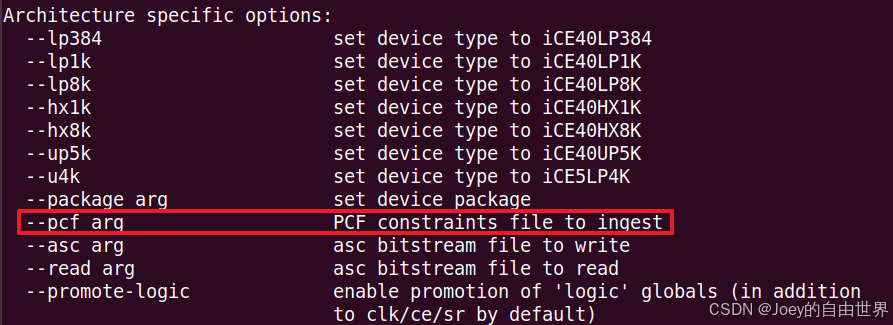

nextpnr-ice40是Lattcie ice40 FPGA的布局布线工具，帮助信息如下：

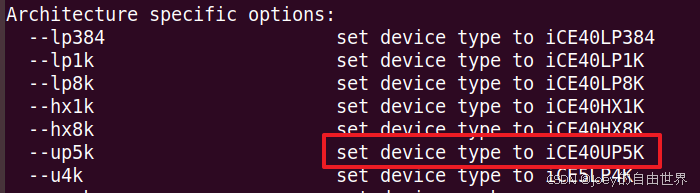

其中–up5k是指定FPGA芯片的具体型号是iCE40UP5K

–package sg48是指定FPGA芯片的封装信息

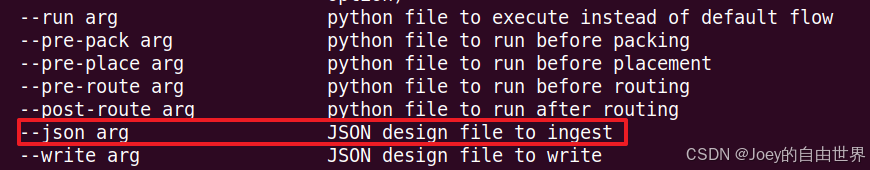

–json $(filename).json是指定design信息，这里这里的$(filename).json是综合后生成的文件，应该是包含了netlist信息的文件。
–pcf是指定constraints文件，这里指定的是common目录下的io.pcf文件，都是引脚绑定信息。

这里有一个问题就是，没有指定timing constr文件,这个问题先放在这里。

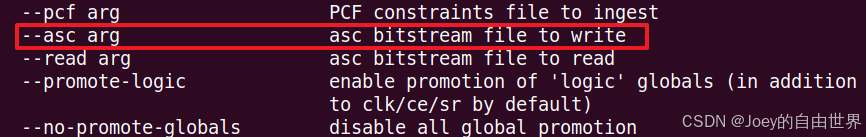

–asc是指定输出的bitstream文件的名称

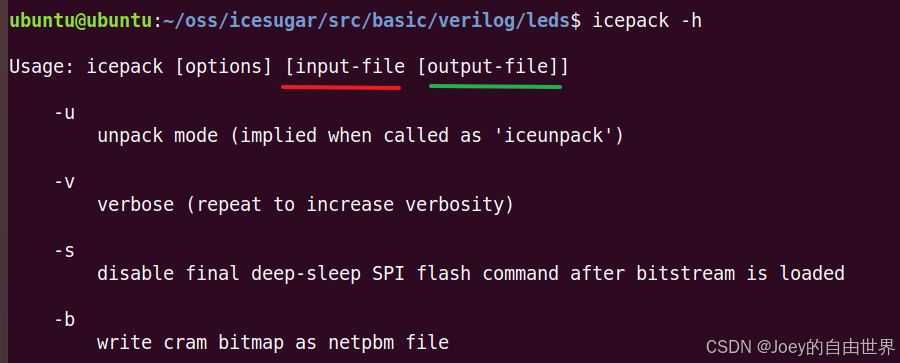

下面是icepack指令

可以看到$(filename).asc是input file, $(filename).bin是output file

当前目录只有leds.v和Makefile文件

执行>make build

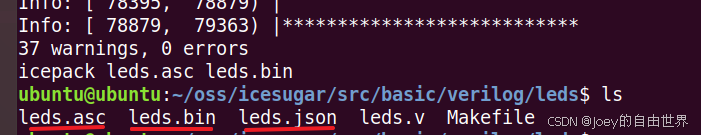

可以看到生成了.json, .asc, .bin文件
下面是烧写程序。

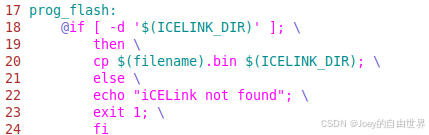

prog_flash这target执行的操作是将生成.bin文件copy到$(ICELINK_DIR)目录下
icesugar开发板是支持将.bin文件拖拽到icelink 目录下进行烧写程序的。

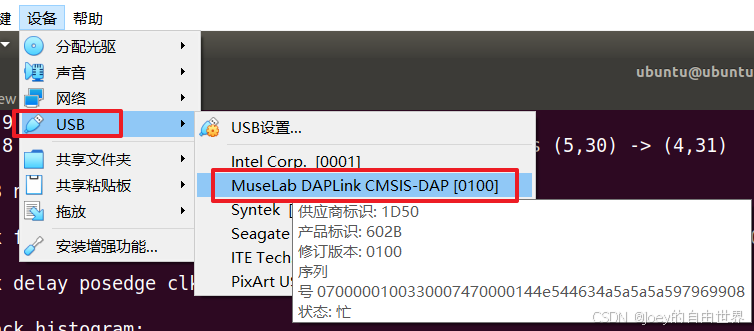

将icesugar开发板连接到电脑，这里需要将设备连接到虚拟机上（开发环境在虚拟机上）

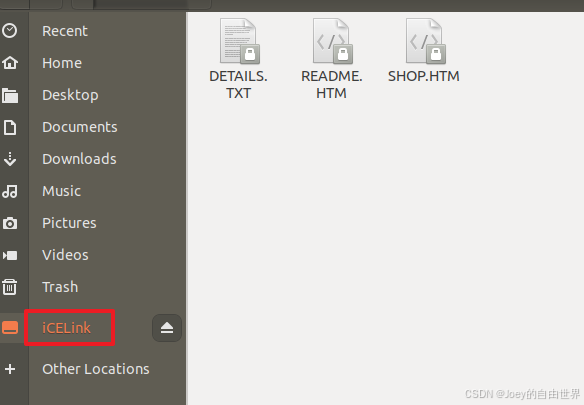

设置之后，就会出现iCELink目录，
如下：

执行>make prog_flash

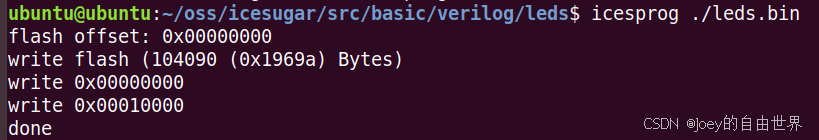

此外，还有一种烧写方式，是使用tools目录下的icesprog工具

烧写方法如下：

至此，开源FPGA开发板icesugar开发环境体验完成.
