Lattice FPGA专用SPI端口的使用(二)

实验背景
在《Lattice FPGA专用SPI端口的使用》
https://blog.youkuaiyun.com/sinat_25428663/article/details/143026878?spm=1001.2014.3001.5501
中分享了Lattice ECP5系列FPGA的专用SPI端口的基本使用方法,现在使用一个实例来介绍相关的内容。
实验内容
使用专用SPI接口读取FLASH芯片的Manufacturer ID, Memory Type, Capacity信息。
实验步骤
板子上的FLASH芯片如下:
在这里插入图片描述

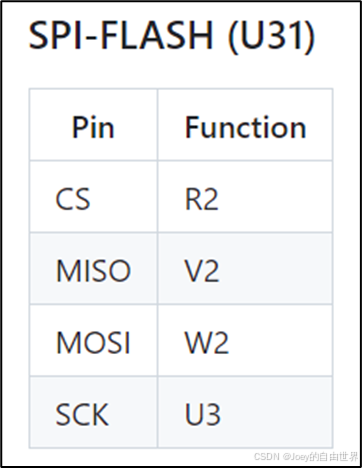

对应的接口如下:
在这里插入图片描述

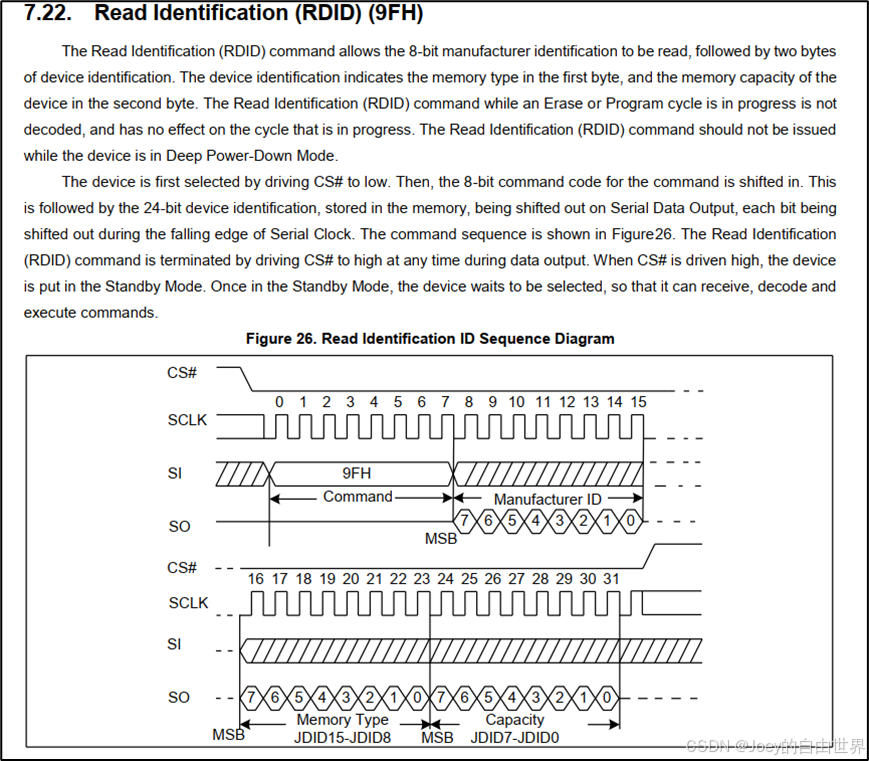

读取FLASH芯片的指令如下:
在这里插入图片描述

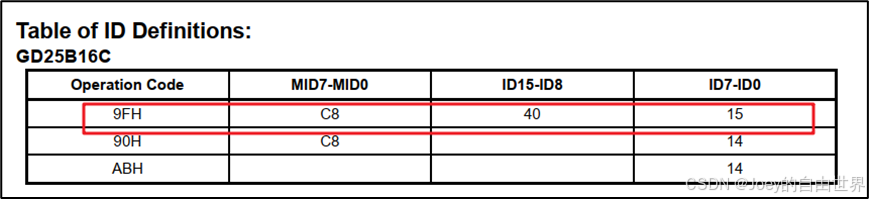

使用的指令为8’h9F,读出的Manufacturer ID, Memory Type, Capacity共三个字节的信息,这些信息为定值,手册给出的值如下:
在这里插入图片描述
RTL netlist如下:
