线缆类RE辐射超标7大解决措施

最新推荐文章于 2025-03-21 16:41:08 发布
转载 最新推荐文章于 2025-03-21 16:41:08 发布
· 1.2k 阅读 · 7 ·
版权
原文链接：https://mp.weixin.qq.com/s/gxsCa80fOHaqQMUHICHkvw
文章标签：

#EMC

本文介绍了针对线缆类RE辐射超标问题的七大解决方案，包括板级共模滤波、PCBLAYOUT优化、时钟扩频、线缆屏蔽、磁环接地等，并提到了对LVDS高速信号的影响和机箱屏蔽的效果探讨。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

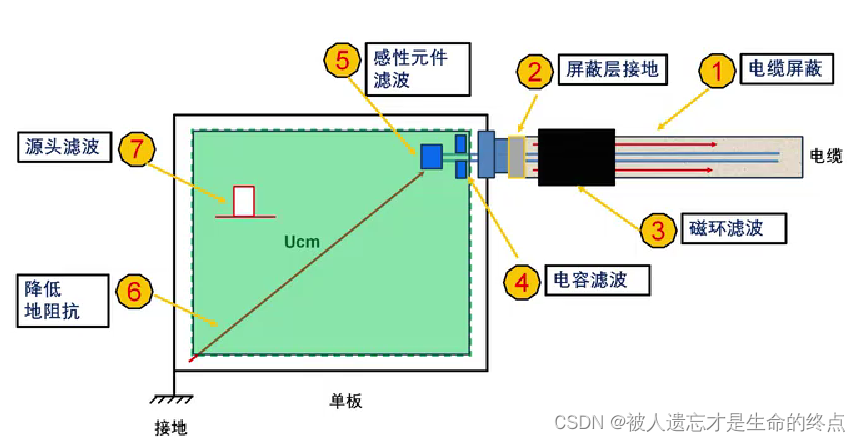

线缆类RE辐射超标7大解决措施：

在这里插入图片描述

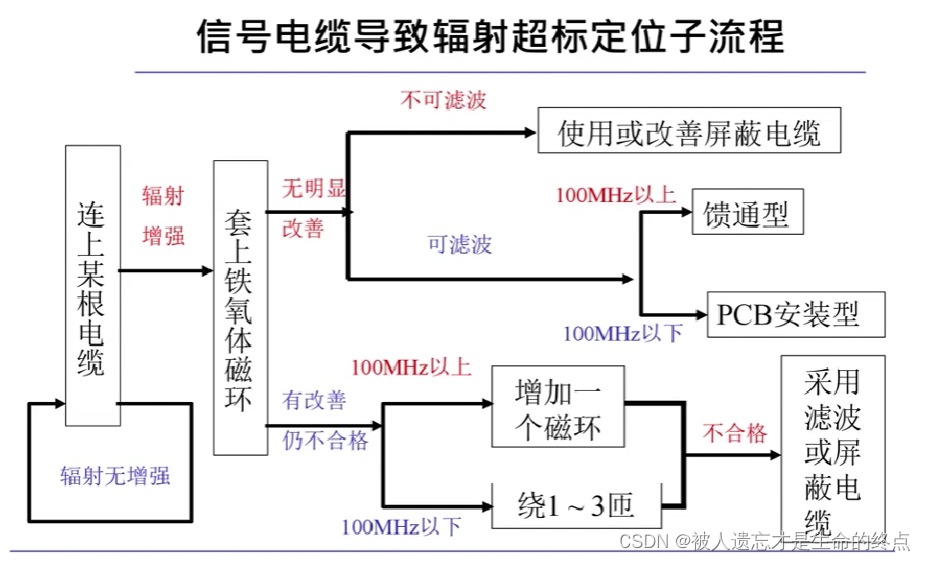

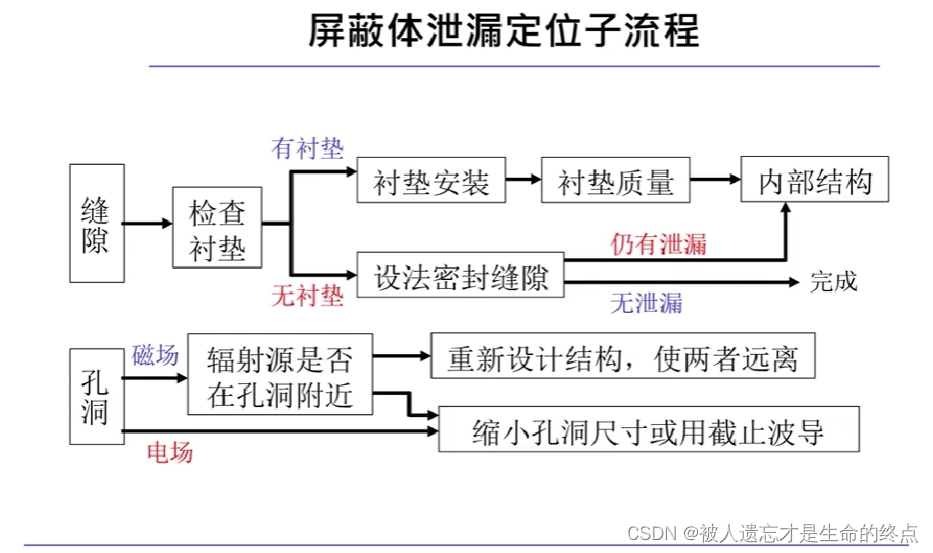

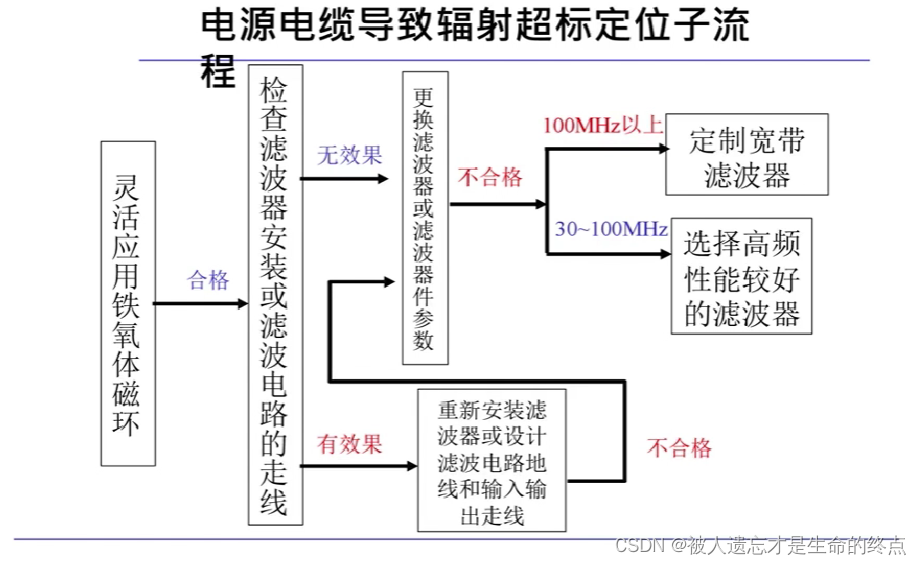

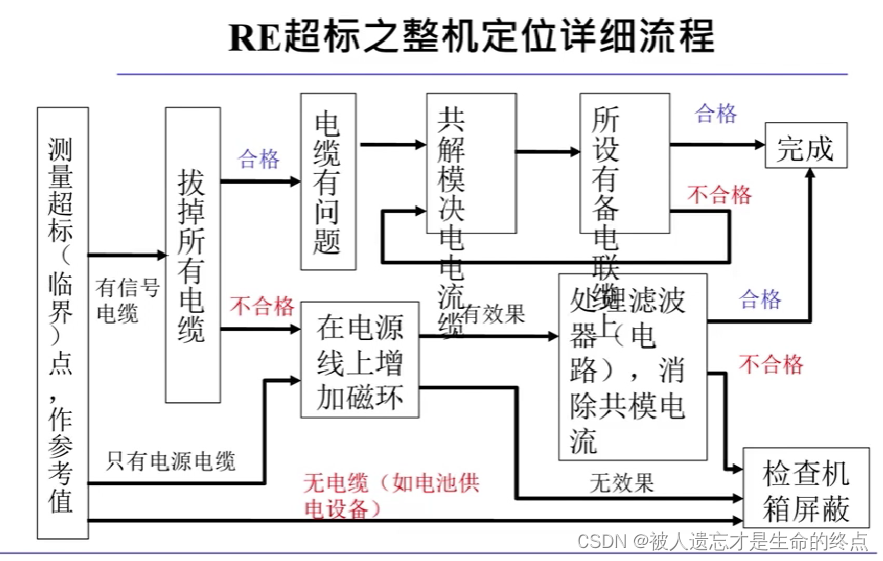

RE问题的定位与解决基本流程：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
个人实践总结：
1.板级共模电感/电容/磁珠，或者PCB LAYOUT优化是最有效的。
（但对于LVDS等高速信号，加滤波电路可能带来信号完整性问题。）
2.时钟扩频/跳频等软件措施，次之。
3.线缆加屏蔽（导电布，编织网，EMI膜等）/磁环/屏蔽层接地，也不错。特别是对于100M以下的频点。
4.机箱屏蔽没用过，不清楚效果

转自---- Problem Based Learning https://mp.weixin.qq.com/s/gxsCa80fOHaqQMUHICHkvw
