本文介绍如何使用Matlab的lidarcamaracalibrator插件进行激光雷达与相机的联合标定。通过导入图像及点云数据，手动调整标定板范围与点云选择，最终实现精准标定。

标定过程

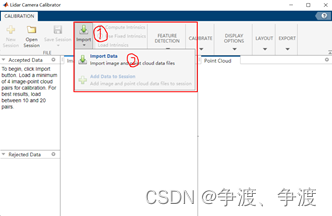

标定数据导入matlab lidar camara calibrator 插件，点击图示中的Import后选择Import Data如图所示：
在这里插入图片描述

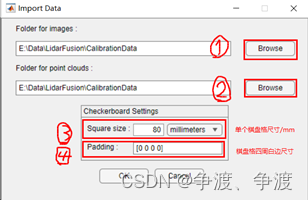

依次选择导入图像和点云数据如下后点击“确定”：
在这里插入图片描述

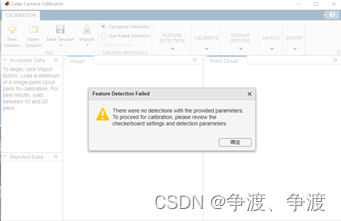

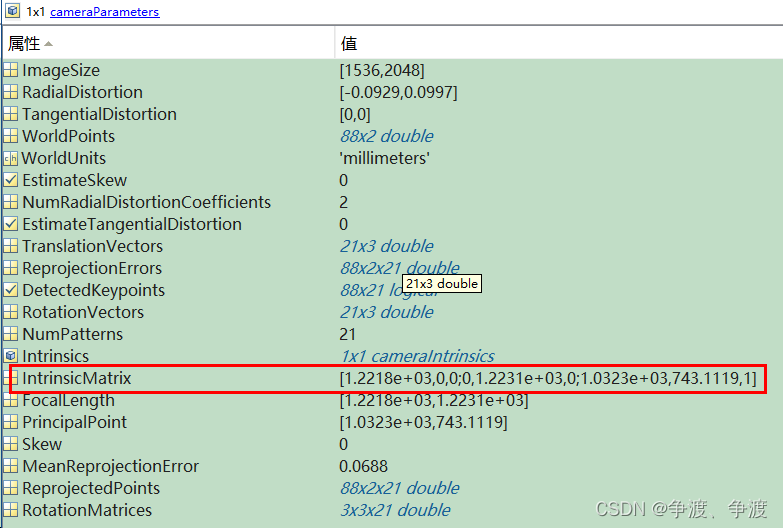

Matlab会自动导入数据并计算相机内参，然后开始进行相机和点云数据的处理，并进行自动标定，但自动标定结果一般较差，会提示没有探测到目标，这都是正常现象。
在这里插入图片描述

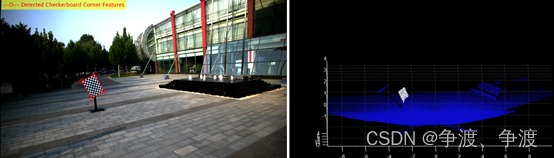

需要进行手动调整后就能精确标定。点击“确定”后调整过程如下。首先选择Edit ROI，也就是划定一个棋盘格（标定板）的范围，不用太大，能将所有采样的标定板包含在内就行，如图所示。
在这里插入图片描述

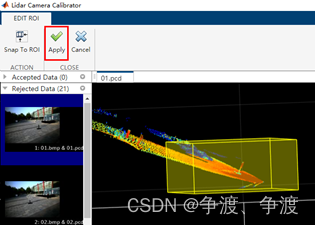

然后进行区域的调整如下所示，然后点击“应用”即可：（旋转和选定框的调整还是有一定难度的，多试试就好）

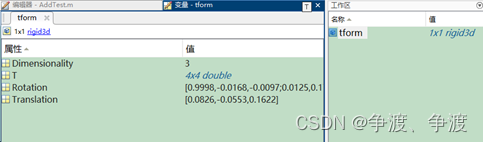

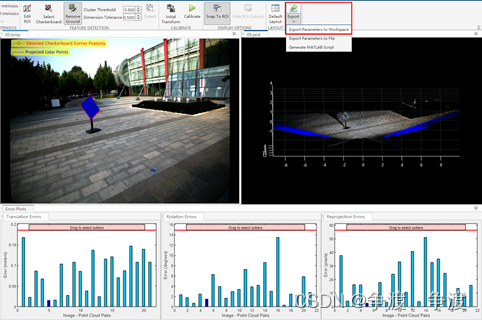

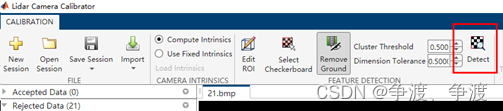

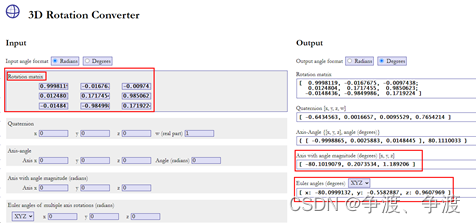

在这里插入图片描述然后先调整好Dimension T
