《软件方法》最近在第8章做了一些调整，把识别关联的内容提到识别泛化之前，并增加了一些内容：

8.3.1.2 区分几个术语

在使用连接、关系、关联、链接等几个看起来很相似的术语时，要注意它们之间的区别：

（1）connection（连接）

普通用词，在UML中无特别含义。也就是说，connection是这几个里面最垫底的、最基础的。

（2）relationship（关系）

定义为：模型元素之间的连接。注意定义中的用词是“连接（connection）”，而不是“关联”（association），更不是“链接”（link），因为这些是在“关系（relationship）”之后定义的。

关系的含义很广，包括类的泛化、关联、依赖，用例的扩展、包含，包的依赖、导入等等。

（3）association（关联）

定义为：实例之间存在连接的类元（classifier）关系。

这里的类元不一定是类，当然，关联最常用来表示的就是类之间的关联。

（4）link（链接）

定义为：关联的实例。和对象是类的实例类似。

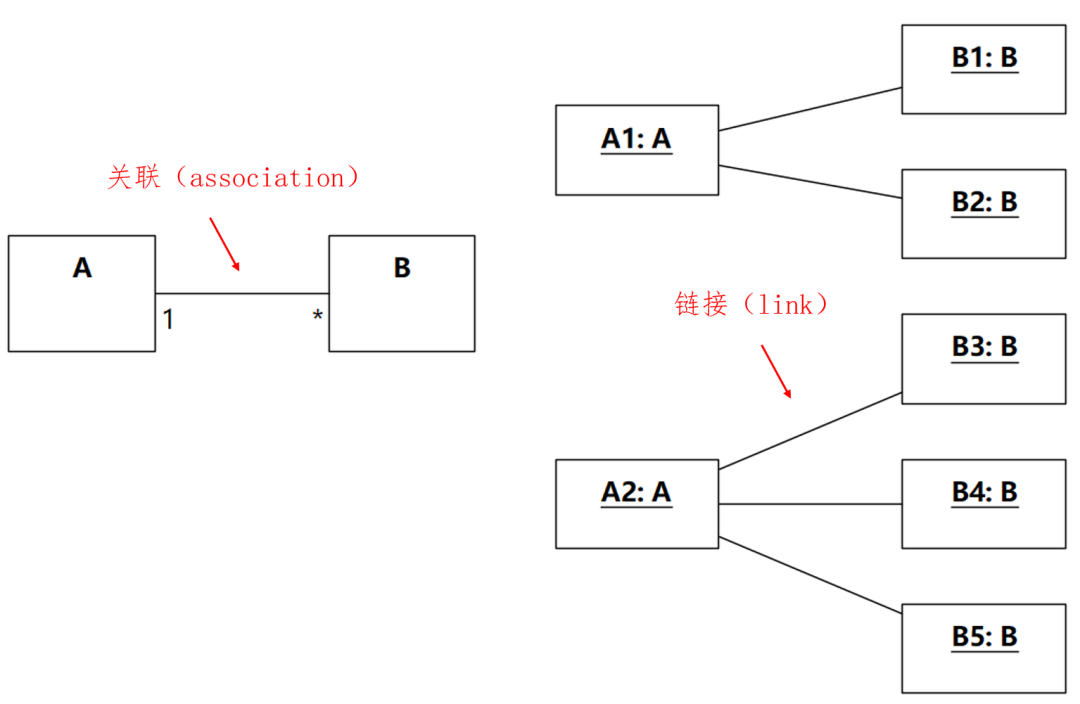

对比如图8-96：

图8-96 关联和链接（注意，左侧类图有多重性，右侧对象图没有多重性。）

8.3.2.2.2 多重性

首先要说一下Multiplicity（多重性）和Cardinality（基数）的区别。

多重性指关联端所允许的对象数量范围，如果数量大于1，还包括其有序性和唯一性。基数指某个关联实例中，关联端的具体对象数量。

也就是说，多重性规定了一个范围，基数必须在这个范围之内。显然，类图上出现的应该是多重性，讨论对象和链接时，才使用基数。

★《UML参考手册》中，cardinality词条只是简略地说了一句，而multiplicity有3页。

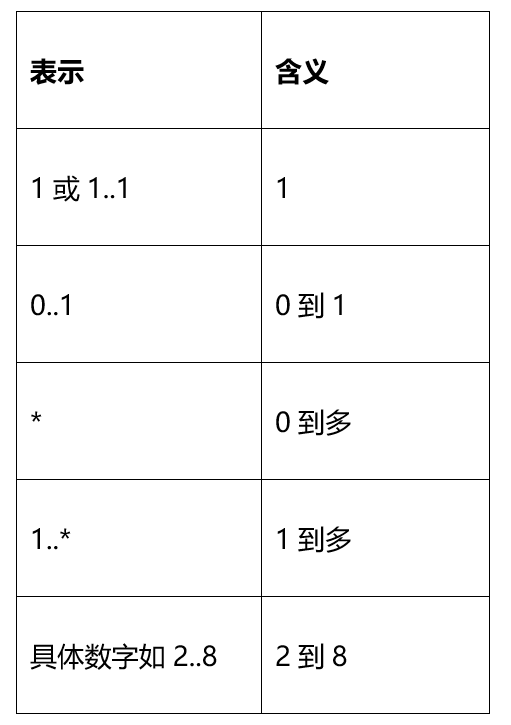

常用的多重性范围表示如图8-103。

图8-103 关联多重性表示

建模中我们往往更关注的范围的上限，所以一般情况下使用1（涵盖0..1和1..1）和*（涵盖0..*和1..*）就好，以免图上出现大量的0影响阅读。等到有足够的证据说明某个关联端必须清晰标出下限，再改为更严格的上下限形式。

对于多重性，建模人员容易出现的问题是把不同时间的链接快照合并成一个。

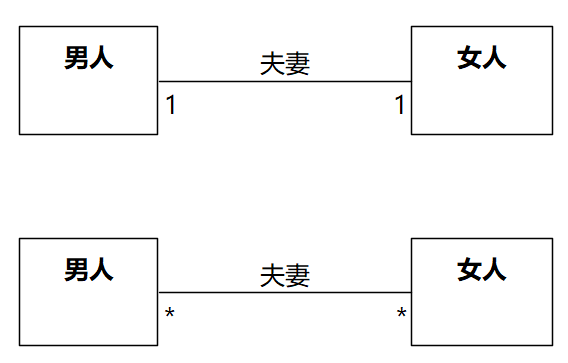

例如，男人和女人可以有“夫妻”关联，那“夫妻”关联的多重性是多少？中国是一夫一妻制度，按道理应该1对1，如图8-104上部。但有的建模人员会想，不对呀，有的人一生结好几次婚，那不是有几个配偶吗？是否应该如图8-104下部？

图8-104 “夫妻”关联的多重性

图8-104上部是正确的。在任何时间拍摄快照，拍到的应该是一个男人最多和一个女人有“夫妻”链接，不会拍摄到一个男人和多个女人存在“夫妻”链接，对女人来说，也是如此。

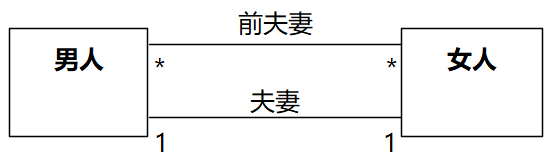

不过，拍摄快照确实可以拍到一个男人和多个女人存在“前夫妻”链接，如果要关注男人和女人的“前夫妻”关联，这个关联的多重性是多对多的，如图8-105。

图8-105 “前夫妻”的多重性
