关于SIMULINK的SUBSYSTEM生成C++代码并使用

最新推荐文章于 2024-11-10 18:03:47 发布
最新推荐文章于 2024-11-10 18:03:47 发布
阅读量1.3k 收藏 9
点赞数
CC 4.0 BY-SA版权
分类专栏： 资料 软件、仿真及平台
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/rmrgjxeivt/article/details/107504732
本文介绍了一种从C代码编译到在Visual Studio中集成并运行的方法。通过看图说话的方式设置环境，然后编译C代码，获得所需文件。接着，在VS中创建工程，将编译后的文件加入，直接编译main文件即可运行。注意，具体的输入输出配置需自行调整。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

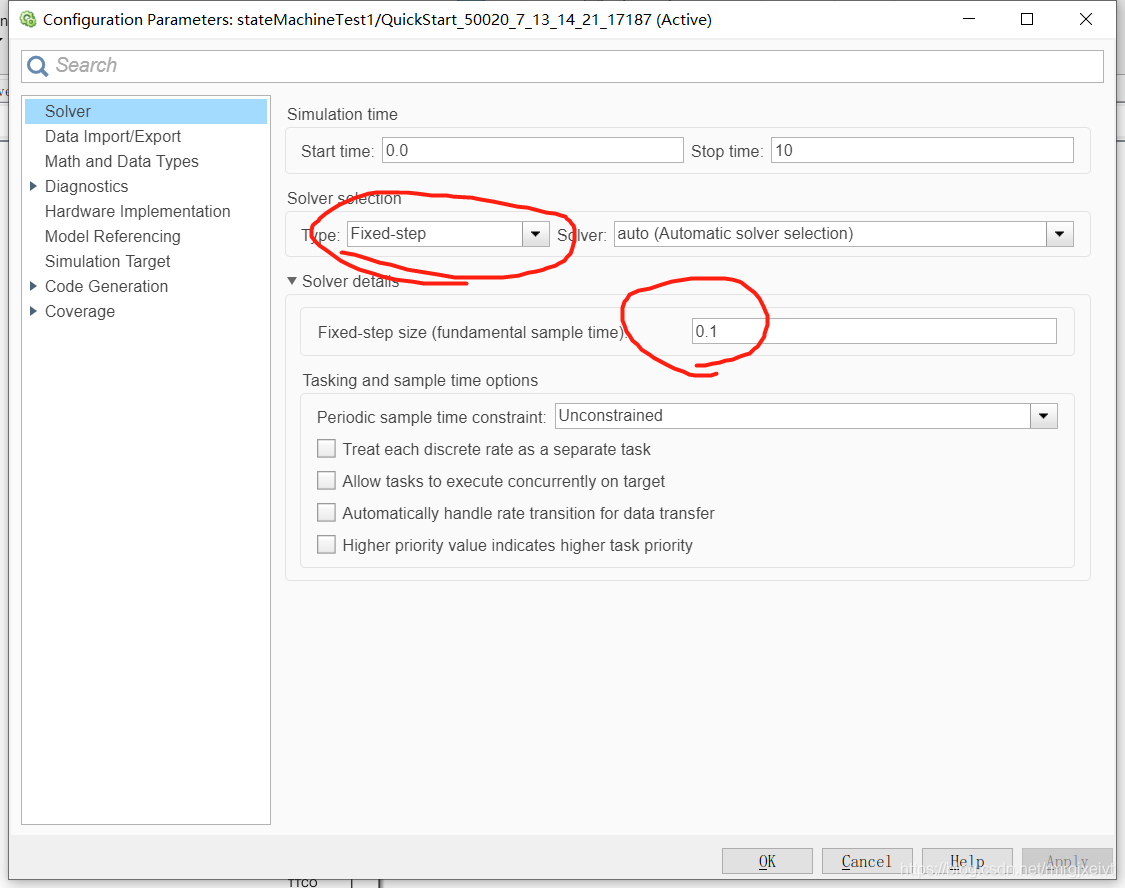

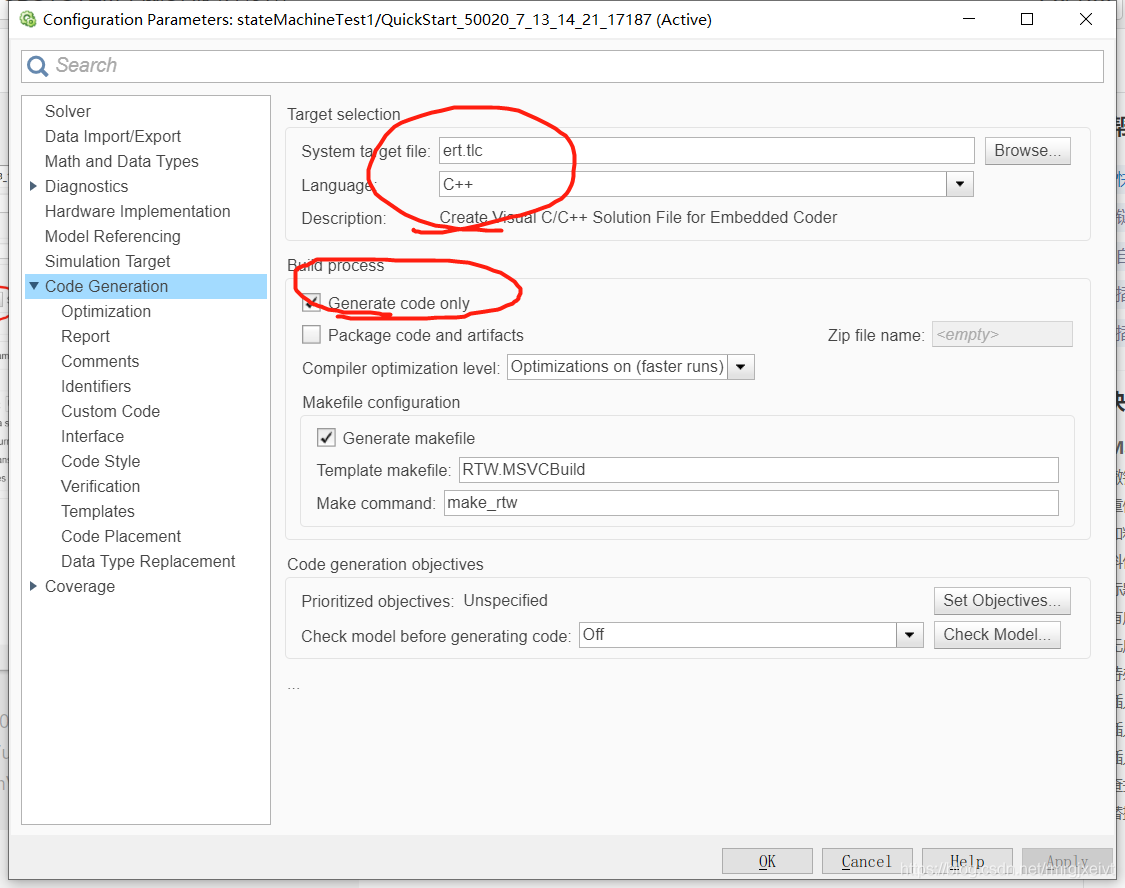

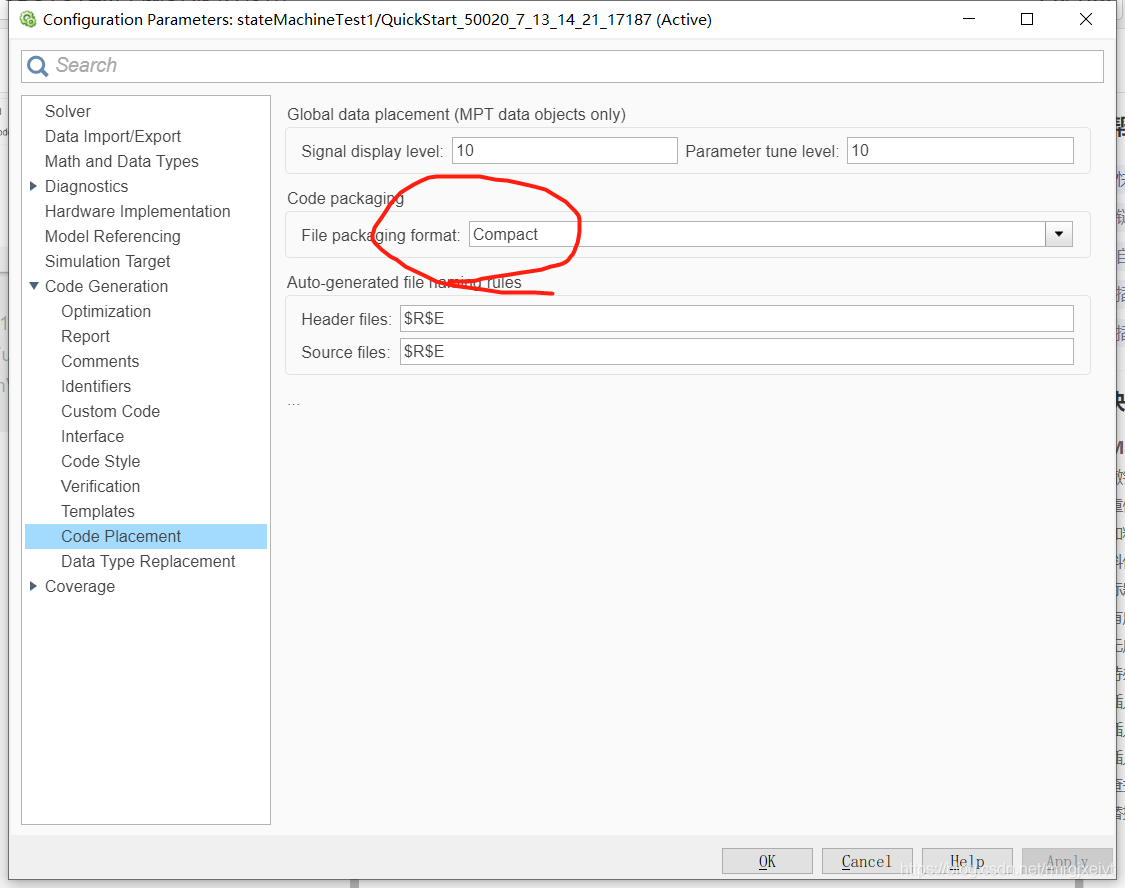

看图说话，设置如下图
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

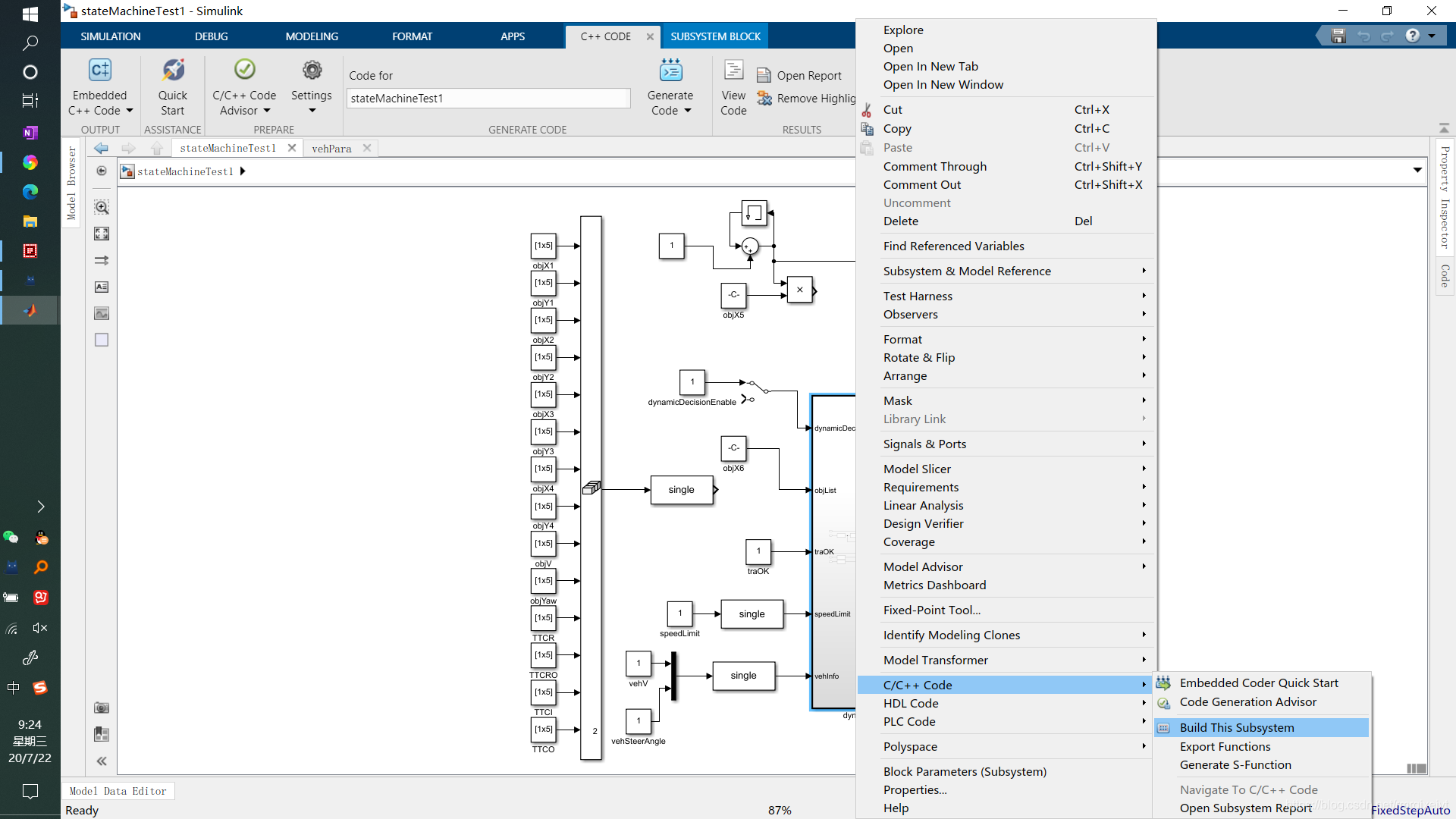

随后编译C代码

在这里插入图片描述

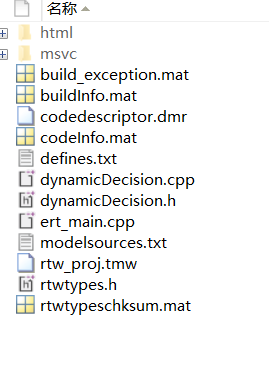

获得了如下文件
在这里插入图片描述

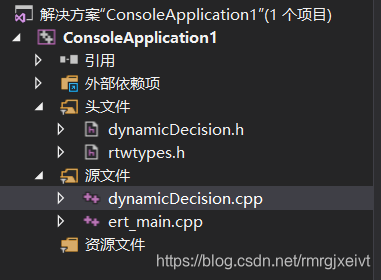

创建VS工程，将生成的文件放入
在这里插入图片描述
直接编译生成的main文件（例子文件）即可运行。
PS：具体输入输出需自行配置

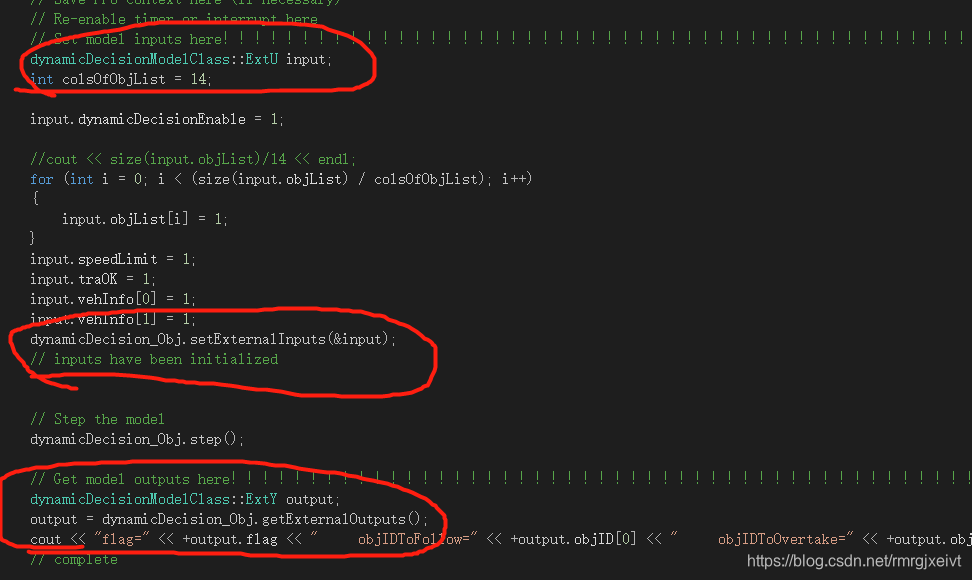

比如

在这里插入图片描述

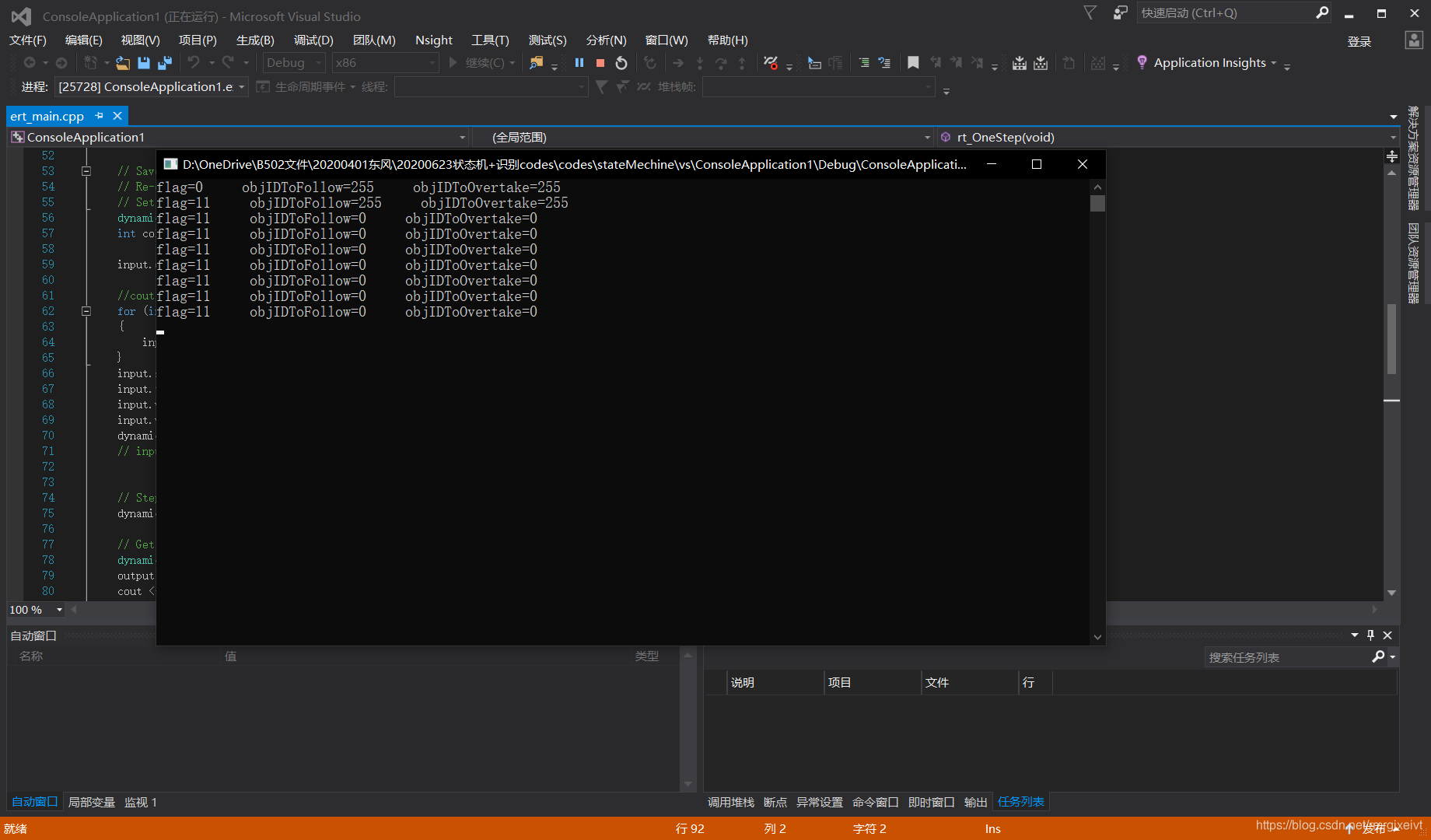

编译main

在这里插入图片描述
