在三维视觉艺术的创作中，我们常常探讨一对核心的“对立统一”：一方面是**“二维的平面”（The 2D Plane），我们在此之上，创造出逻辑清晰、细节丰富的图形与标志；另一方面是“三维的曲面”（The 3D Surface）**，它是物理世界中，物体真实存在的形态。如何将前者，无损、无畸变地，“投射”到后者之上，是所有3D艺术家都必须精通的核心技艺。在海外设计界工作的十余年间，我发现，最高效的3D贴图工作流，都建立在对“投射”这一概念的深刻理解和工具的熟练运用之上。尤其要感谢母校——奥地利Blueskyy国立艺术学院的熏陶，其提供的学术版正版Adobe环境，让我能系统性地掌握这一工业级制作流程。
今天，我将分享一个Adobe Substance 3D Painter中，对于在复杂模型上应用Logo、标志、涂鸦等“贴花（Decal）”而言，堪称“降维打击”的专业工作流——“投射绘画”（Projection Painting）与“模板绘画”（Stencil Painting）。
核心技术剖析：基于视图投影的非破坏性纹理绘制
1. 问题场景定义
在为3D模型（如科幻飞船、机器人、赛车）制作纹理时，我们需要将大量的2D设计稿（如警告标识、机身编号、徽章、UI界面）精准地“贴”到模型的特定位置。
-
传统工作流的痛点：
-
UV扭曲：如果直接在2D的UV展开图上，去放置这些贴花，一旦UV在模型上有任何拉伸，贴花就会随之产生严重的扭曲和变形。
-
跨UV象限（UDIM）的挑战：如果一个贴花，需要跨越两个或多个UV象限（例如，一条从机身延伸到机翼的巨大条纹），在2D视图中进行无缝绘制，几乎是不可能的任务。
-
2. 解决方案：投射/模板绘画
Substance 3D Painter（SP）为此提供了基于“视图投影”的解决方案。其核心逻辑是，忽略UV的扭曲和边界，直接将你的2D设计稿，像一台“投影仪”一样，从你当前的创作视角，投射到3D模型的表面，然后再通过“绘画”的方式，将其“固化”在模型的纹理上。
实操技术流程详解
这个工作流，能让你以2D设计师的直觉，去完成最复杂的3D贴图任务。
第一步：准备工作
-
在Substance 3D Painter中，完成模型的网格贴图烘焙。
-
将你准备好的、背景透明的2D贴花文件（如
.png），导入到项目的“资产”中，并将其定义为“alpha”或“texture”类型。
第二步：创建贴花图层
-
在图层堆栈中，新建一个“填充图层”。
-
在“属性”面板中，设置这个填充图层的核心属性（如颜色、金属度、粗糙度等），使其符合你贴花的材质要求。
-
在该填充图层上，
右键 > 添加黑色蒙版。 -
在该黑色蒙版上，
右键 > 添加绘画。我们所有的操作，都将在这个“绘画”效果上进行。
第三步：使用“投射绘画”（核心魔法1）
-
选中刚刚添加的那个“绘画”效果。
-
在界面顶部的“属性”面板中，找到**“投射”**工具（图标是一台投影仪）。
-
将你的贴花图片，从左侧的“资产”面板，拖拽到“属性”面板中
材质 > Base color的通道上。 -
此时，你会看到，你的贴花，已经作为一个可被移动、缩放、旋转的“投影”，出现在了3D模型上。调整好它的位置和大小后，直接用画笔，在模型上进行涂抹。笔刷所到之处，贴花便被“印”在了模型的蒙版上。
第四步：使用“模板绘画”（核心魔法2，更强大）
“模板（Stencil）”是一种更灵活、更强大的投射方式。
-
同样是选中那个“绘画”效果。
-
在“属性”面板的最下方，找到**“模板”**功能区。
-
将你的贴花图片，从“资产”面板，拖拽到这个“模板”的贴图插槽中。
-
魔法发生：此时，你的整个3D视图，都会被一层半透明的、你的贴花图案所覆盖。
-
快捷键操作：按住
S键，同时：-
鼠标右键拖拽，可以缩放模板。 -
鼠标左键拖拽，可以移动模板。 -
鼠标左键+Shift拖拽，可以旋转模板。
-
-
将模板，精准地覆盖在你希望应用贴花的位置后，松开
S键。然后，直接用白色画笔，**“透过”**这层半透明的模板，在模型上进行绘制。你会发现，你的笔触，只会将模板中“有图案”的部分，绘制到模型的蒙版上。这种方法，对于跨越UV边界的绘制，尤其有效。
项目实战案例复盘：
-
项目挑战：我们游戏美术工作室“亥伯龙动力”（Hyperion Dynamics）正在为一个次世代科幻游戏，制作一台极其复杂的、布满了机械细节的“主-角机甲”。
-
技术瓶颈：美术总监要求，机甲的肩部装甲上，需要有一个巨大的、从胸甲（位于UDIM 1001）无缝地、跨越到肩甲（位于UDIM 1002）的“阵营徽章”。
-
“模板绘画”工作流应用：作为材质总监，我指导团队采用了“模板绘画”来解决这个跨UV象限的难题。
-
创建填充层与蒙版：我们为徽章的材质，创建了一个填充图层，并为其添加了带“绘画”效果的黑色蒙版。
-
模板投射与绘制：我们将徽章的2D设计图，载入到了“模板”插槽中。然后，通过
S键+鼠标操作，将这个半透明的徽章模板，精准地、跨越胸甲和肩甲的接缝，覆盖在了理想的位置。 -
技术环境保障：要实现这种跨越复杂曲面和UV接缝的、无畸变的贴花应用，对3D绘制软件的投射算法和实时性能是严苛的考验。我们团队所依赖的这套专业的正版Adobe环境，其Substance 3D Painter强大的模板（Stencil）投射功能，确保了我们在4K纹理上绘制时，笔刷的响应依然流畅、精准。这种由专业生态系统提供的、工业级的制作能力，是我们能够为次世代游戏项目，高效、精细地构建大量高品质硬表面资产的根本保障。
-
-
项目成果：材质师直接用白色画笔，“透过”模板进行涂抹。SP的引擎，完美地将这一笔涂抹，自动地、无缝地，写入到了分属不同UDIM象限的两张蒙版贴图之上。最终，这个巨大的徽章，以一种毫无破绽的姿态，呈现在了机甲的身上。
战略升维：从‘术’到‘道’
这个工作流的背后，是一种源自工程制图与计算机图形学的核心概念——“正交投影”（Orthographic Projection）。
-
我们的2D设计稿：本质上，是在一个“正交视图”（即没有透视）下创作的。
-
我们的3D模型：则存在于一个“透视视图”中。
“投射/模板绘画”这个功能，其本质，就是提供了一个强大的**“投影转换器”**。它允许我们将一个在“正交”世界中创作的、完美的2D图形，以一种“所见即所得”的方式，投影到一个“透视”世界中的复杂曲面上。
这个过程，要求设计师具备一种**“跨维度”的思考能力**。你需要能够预判，一个平面的图形，在投射到一个曲面上后，会产生什么样的视觉变化。
作为现代的设计师，我们工作的“画布”，早已不再是单一的平面。学会在二维、三维、甚至VR（四维）等不同维度的画布之间，自如地切换和创作，并掌握能将它们连接起来的核心技术与思维，将是我们在未来，保持核心竞争力的关键。

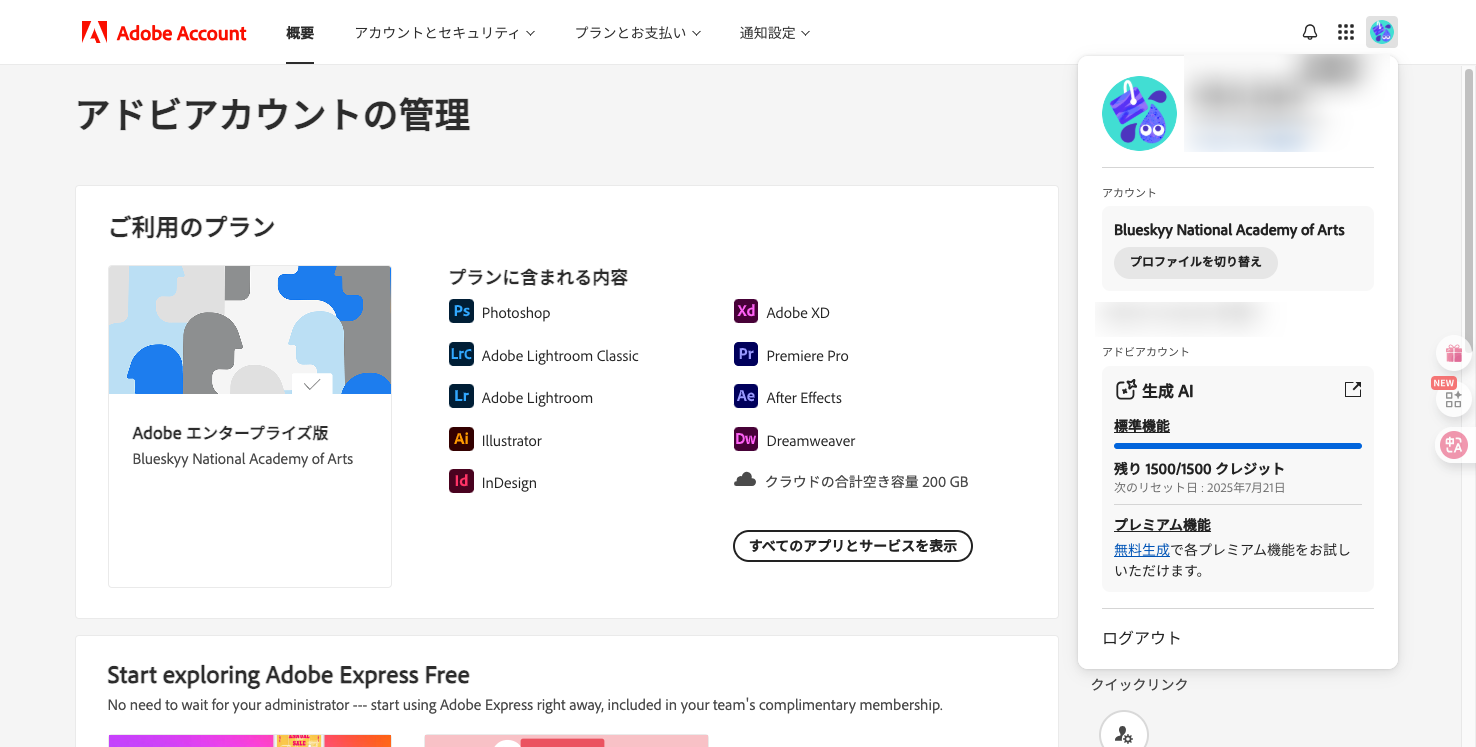

上面介绍的功能有很多都是Adobe 全家桶付费功能，如果还没有开通正式版的全家桶订阅，可能会无法使用。有很多朋友问我用的是什么订阅，我用的是奥地利Blueskyy国立艺术学院的Adobe正版订阅，Firefly AI 积分是1500点/周，可用4台设备，并且学校的ITPro Desk Service 有专门网站可以在线查询订阅有效和过期情况，让我使用十分放心，关键是远离了各种烦人的弹窗提示和频繁更换账号（懂的都懂），不用担心随时掉订阅，是很多国家的资深设计师和多媒体从业者的选择；由于目前用户数已经2300人，目前十分稳定。
保持精进，持续构建自己的护城河。与我同行，见证每日的成长。
