BGP基础实验

BGP基础实验

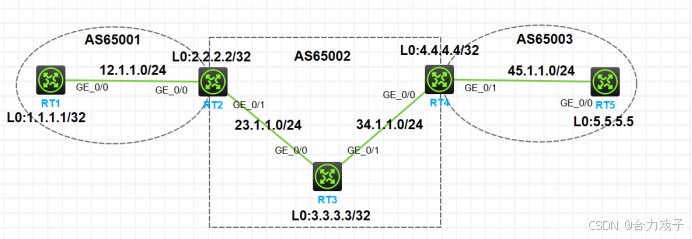

拓扑

实验要求

1、按照如图配置ip地址，修改设备名

2、AS65002自治系统运行OSPF协议

3、RT1与RT2建立EBGP邻居，RT4与RT5建立EBGP邻居，使用直连接口建立；RT2与RT3建立IBGP邻居，使用环回口建立

4、R1和R5将业务网段宣告进BGP

5、AS65002配置全IBGP避免黑洞路由

6、实现R1和R5业务网段互通

实验配置

一、修改设备名，配置ip地址

略

二、AS65002内三台路由器配置OSPF实现互通

略

三、RT1和RT2使用直连接口配置EBGP邻居

RT1：

[RT1]bgp 65001 #配置所属区域

[RT1-bgp-default]router-id 1.1.1.1 #配置路由器route-id

[RT1-bgp-default]peer 12.1.1.2 as-number 65002 #手工指定邻居和区域

[RT1-bgp-default]address-family ipv4 #进入地址族

[RT1-bgp-default-ipv4]peer 12.1.1.2 enable #使能与对等体交换数据能力

RT2：

[RT2-ospf-1]bgp 65002

[RT2-bgp-default]router-id 2.2.2.2

[RT2-bgp-default]peer 12.1.1.1 as-number 65001

[RT2-bgp-default]address-family ipv4

[RT2-bgp-default-ipv4]peer 12.1.1.1 enable

四、RT4和RT5使用环回口配置EBGP邻居（测试，一般用直连接口）

RT4：

[RT4]bgp 65002 #配置所属区域

[RT4-bgp-default]router-id 4.4.4.4 #配置路由器route-id

[RT4-bgp-default]peer 5.5.5.5 as-number 65003 #手工指定邻居和区域

[RT4-bgp-default]peer 5.5.5.5 ebgp-max-hop 2 #修改EBGP跳数为2

[RT4-bgp-default]peer 5.5.5.5 connect-interface LoopBack 0 #设置连接接口为环回口

[RT4-bgp-default]address-family ipv4 #进入地址族

[RT4-bgp-default-ipv4]peer 5.5.5.5 enable #使能与对等体交换数据能力

RT5：

[RT5]bgp 65003

[RT5-bgp-default]router-id 5.5.5.5

[RT5-bgp-default]peer 4.4.4.4 as-number 65002

[RT5-bgp-default]peer 4.4.4.4 connect-interface LoopBack 0

[RT5-bgp-default]peer 4.4.4.4 ebgp-max-hop 2

[RT5-bgp-default]address-family ipv4

[RT5-bgp-default-ipv4]peer 4.4.4.4 enable

此时发现R4和R5并没有邻居关系

原因：4.4.4.4和5.5.5.5并不可达

解决方案：配置静态相互指，使其互通

[RT4]ip route-static 5.5.5.5 32 45.1.1.5

[RT5]ip route-static 4.4.4.4 32 45.1.1.4

再次查看邻居关系以及established

五、R2和R4使用环回口建立IBGP邻居

RT2：

[RT2]bgp 65002

[RT2-bgp-default]router-id 2.2.2.2

[RT2-bgp-default]peer 4.4.4.4 as-number 65002

[RT2-bgp-default]peer 4.4.4.4 connect-interface LoopBack 0

[RT2-bgp-default]address-family ipv4

[RT2-bgp-default-ipv4]peer 4.4.4.4 enable

[RT2-bgp-default-ipv4]peer 4.4.4.4 next-hop-local #修改路由下一跳为本地

RT4：

[RT4]bgp 65002

[RT4-bgp-default]router-id 4.4.4.4

[RT4-bgp-default]peer 2.2.2.2 as-number 65002

[RT4-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0

[RT4-bgp-default]address-family ipv4

[RT4-bgp-default-ipv4]peer 2.2.2.2 enable

[RT4-bgp-default-ipv4]peer 2.2.2.2 next-hop-local

六、在R1和R5上通过net将业务网段引入BGP

[RT1-bgp-default-ipv4]network 1.1.1.1 32

[RT5-bgp-default-ipv4]network 5.5.5.5 32

此时，除R4以外其他路由器均有这两条业务网段路由

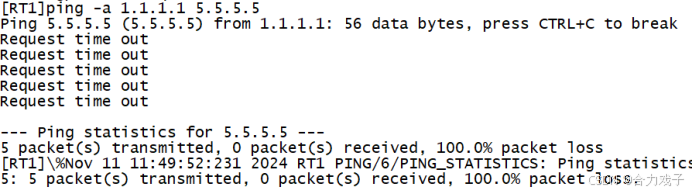

Ping测试：

故障原因：产生了黑洞路由

①在R2上去往5.5.5.5的下一跳为4.4.4.4

②在路由表中去往4.4.4.4要去R3（迭代路由）

③R3却没有5.5.5.5的路由，导致ping中断

解决方案：

①AS65002配置全IBGP邻居

②将BGP引入到IGP

七、配置R3与R2和R4的IBGP邻居关系（解决方案①）

R3：

[RT3]bgp 65002

[RT3-bgp-default]router-id 3.3.3.3

[RT3-bgp-default]peer 2.2.2.2 as-number 65002

[RT3-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0

[RT3-bgp-default]peer 4.4.4.4 as-number 65002

[RT3-bgp-default]peer 4.4.4.4 connect-interface LoopBack 0

[RT3-bgp-default-ipv4]peer 2.2.2.2 enable

[RT3-bgp-default-ipv4]peer 3.3.3.3 enable

R2：

[RT2-bgp-default]peer 3.3.3.3 as-number 65002

[RT2-bgp-default]peer 3.3.3.3 connect-interface LoopBack 0

[RT2-bgp-default]address-family ipv4

[RT2-bgp-default-ipv4]peer 3.3.3.3 enable

[RT2-bgp-default-ipv4]peer 3.3.3.3 next-hop-local

R4：

[RT4-bgp-default]peer 3.3.3.3 as-number 65002

[RT4-bgp-default]peer 3.3.3.3 connect-interface LoopBack 0

[RT4-bgp-default]address-family ipv4

[RT4-bgp-default-ipv4]peer 3.3.3.3 enable

[RT4-bgp-default-ipv4]peer 3.3.3.3 next-hop-local

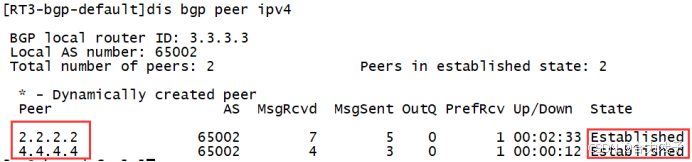

在R3上查看BGP邻居

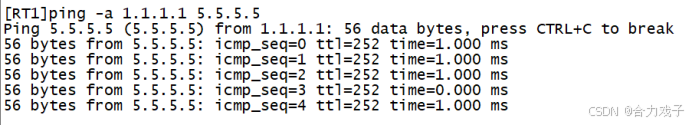

八、ping测试
