BGP MPLS VPN配置

BGP MPLS VPN配置

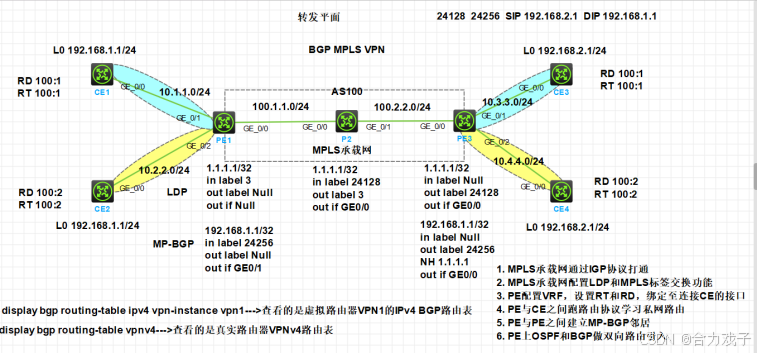

拓扑

实验思路

1. MPLS承载网通过IGP协议打通

2. MPLS承载网配置LDP和MPLS标签交换功能

3. PE配置VRF，设置RT和RD，绑定至连接CE的接口

4. PE与CE之间跑路由协议学习私网路由

5. PE与PE之间建立MP-BGP邻居

6. PE上OSPF和BGP做双向路由引入

实验配置

一、MPLS承载网配置接口IP地址；并配置OSPF使MPLS承载网互通

略

二、MPLS承载网配置LDP和MPLS标签交换功能

PE1：

[PE1]mpls ldp

[PE1-ldp]lsr-id 1.1.1.1

[PE1-ldp]int g0/0

[PE1-GigabitEthernet0/0]mpls enable

[PE1-GigabitEthernet0/0]mpls ldp enable

P2:

[P2]mpls ldp

[P2-ldp]lsr-id 2.2.2.2

[P2-ldp]int g0/0

[P2-GigabitEthernet0/0]mpls enable

[P2-GigabitEthernet0/0]mpls ldp enable

[P2-GigabitEthernet0/0]int g0/1

[P2-GigabitEthernet0/1]mpls enable

[P2-GigabitEthernet0/1]mpls ldp enable

PE3:

[PE3-ldp]lsr-id 3.3.3.3

[PE3-ldp]int g0/0

[PE3-GigabitEthernet0/0]mpls enable

[PE3-GigabitEthernet0/0]mpls ldp enable

三、PE配置VRF，绑定连接CE的接口

[PE1]ip vpn-instance vpn1

[PE1]ip vpn-instance vpn2

[PE1-vpn-instance-vpn2]int g0/1

[PE1-GigabitEthernet0/1]ip binding vpn-instance vpn1

[PE1-GigabitEthernet0/1]ip a
