GRE over IPsec VPN配置

GRE over IPsec VPN配置

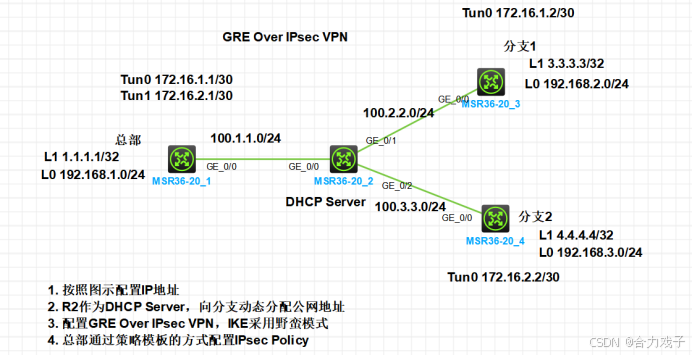

拓扑

实验要求

1. 按照图示配置IP地址

2. R2作为DHCP Server，向分支动态分配公网地址

3. 配置GRE Over IPsec VPN，IKE采用野蛮模式

4. 总部通过策略模板的方式配置IPsec Policy

实验思路

基础配置：

1、配置ip地址，分部地址公网等待dhcp分配

2、dhcp配置分配分部公网地址

3、实现公网互通

GRE配置：

4、GRE隧道配置

IPsec配置（ike模式为野蛮模式）：

5、在分支上配置感兴趣流（因为野蛮模式是公网地址不固定的一方发起隧道连接，所以总部不需要配置感兴趣流）

6、在总部和分部上配置FQDN

7、在总部和分部上配置IKE proposal

8、在总部和分部上配置IKE Keychain

9、在总部和分部上配置IKE Profile

10、配置IPsec SA

11、总部配置策略模板；完成后与策略绑定，在公网接口调用

12、分部创建策略；在tunnel调用

13、在三台路由器上配置ospf

实验配置

一、配置IP地址(不需要配置分支出口路由器的公网地址)

略

二、在R2上开启DHCP服务为分部出口路由器分配公网地址

[R2]dhcp enable

[R2]dhcp server ip-pool fz1

[R2-dhcp-pool-fz1]network 100.2.2.0 24

[R2-dhcp-pool-fz1]gateway-list 100.2.2.2

[R2]dhcp server ip-pool fz2

[R2-dhcp-pool-fz2]network 100.3.3.0 24

[R2-dhcp-pool-fz2]gateway-list 100.3.3.2

三、在总部出口路由器（R1）上配置静态出口默认路由

[R1]ip route-static 0.0.0.0 0  100.1.1.2

四、创建GRE隧隧道，设置模式、源地址、目的地址

R1：

创建与R3相连的隧道

[R1]int Tunnel 0 mode gre

<
