二层vxlan实验

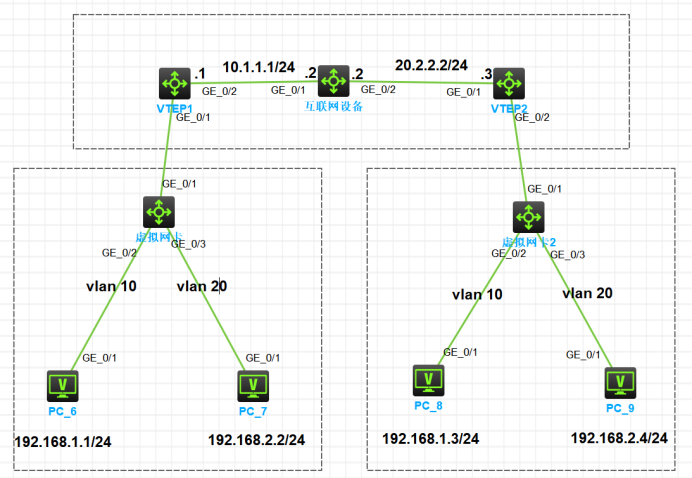

拓扑：

配置思路：

①虚拟网卡划分好对应vlan（交换机与PC之间access，交换机之间trunk）

②公网互通

③VTEP开启L2VPN enable

④VTEP设备配置tunnel（模式vxlan；只需要配置源目地址）

⑤创建VSI，绑定tunnel、vxlan

⑥配置二层的AC

命令配置

一、在虚拟网卡上常见vlan并将对应接口划分到vlan中

虚拟网卡：

vlan 10

port GigabitEthernet 1/0/2

vlan 20

port GigabitEthernet 1/0/3

interface GigabitEthernet1/0/1

 port link-type trunk

 port trunk permit vlan 1 10 20

VTEP：

Vlan 10

Vlan  20

interface GigabitEthernet1/0/2

port link-type trunk

port trunk permit vlan 1 10 20

二、打通公网，使用ospf，宣告互联地址和环回口

略

效果：

1.1.1.1能有3.3.3.3互通

三、VTEP设备开启L2VPN enable

l2vpn enable

四、VTEP设备配置tunnel，选择vxlan模式，源目地址是双方环回口地址

VTPE1：

interface Tunnel0 mode vxlan

source l0

destination 3.3.3.3

VTPE2：

interface Tunnel0 mode vxlan

source l0

destination 1.1.1.1

五、创建对应的VSI实例，并绑定vxlan和tunnel

VTEP1、VTEP2：

vsi vxlan10

vxlan 10

tunnel 0

vsi vxlan20

vxlan 20

tunnel 0

六、配置二层的AC（服务实例），该接口可能会接受到多个vxlan流量

VTEP1/VTEP2:

interface GigabitEthernet1/0/2

service-instance 10

encapsulation s-vid 10

xconnect vsi vxlan10

service-instance 20

encapsulation s-vid 20

xconnect vsi vxlan20

通过display l2vpn vsi 命令查看VSI是否正常
