BGP MPLS VPN 跨域 optionB配置

BGP MPLS VPN 跨域 optionB配置

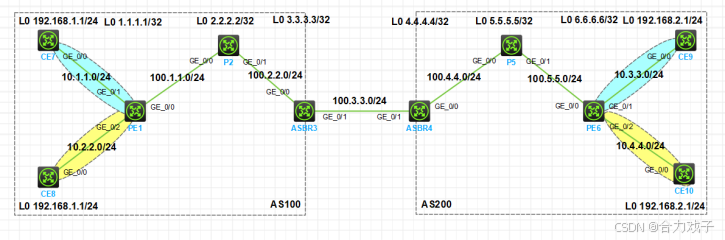

拓扑

方案B思路

1、跨域环境基础配置

①配置iP地址，mpls承载网使用IGP协议互通

②mpls承载网配置ldp，在接口使能MPLS标签分发功能

③PE创建vpn实例，绑定接口，配置RD和RT

④CE和PE之间运行IGP协议实现互通

2、PE与ASBR之间配置MP-BGP邻居

3、ASBR与ASBR之间建立MP-EBGP邻居

4、vpn4地址族视图下配置不对接收的VPNV4路由进行RT过滤

5、在ASBR之间的接口上使能MPLS标签交换功能

实验配置

一、AS100和AS200的MPLS承载网分别配置ip地址，运行OSPF 1 实现互通

注意：ASBR之间的接口不宣告OSPF

略

二、AS100和AS200的MPLS承载网均配置LDP，并在接口使能MPLS标签分发功能

以AS100为例，AS200配置与AS100操作类似，所以不展示AS200步骤二配置

## ASBR之间的接口不要做任何操作

[PE1]mpls ldp

[PE1-ldp]lsr-id 1.1.1.1

[PE1-ldp]int g0/0

[PE1-GigabitEthernet0/0]mpls enable

[PE1-GigabitEthernet0/0]mpls ldp enable

[P2]mpls ldp

[P2-ldp]lsr-id 2.2.2.2

[P2-ldp]int g0/0

[P2-GigabitEthernet0/0]mpls enable

[P2-GigabitEthernet0/0]mpls ldp enable

[ASBR3]mpls ldp

[ASBR3-ldp]lsr-id 3.3.3.3
