【FPGA】4位led流水灯设计

迷茫小玄森

于 2025-02-07 22:24:59 发布

阅读量908

点赞数 4

分类专栏：杂七杂八文章标签： fpga开发学习

本文链接：https://blog.youkuaiyun.com/qq_59554113/article/details/145503825

版权

杂七杂八专栏收录该内容

4 篇文章

订阅专栏

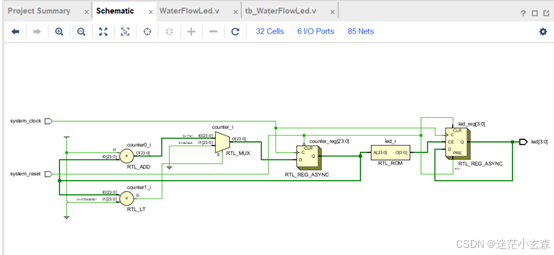

包含4位led流水灯的Verilog HDL程序文件，RTL原理图时序仿真、板载时钟、led[0]-led[3]的对应引脚编号等内容。

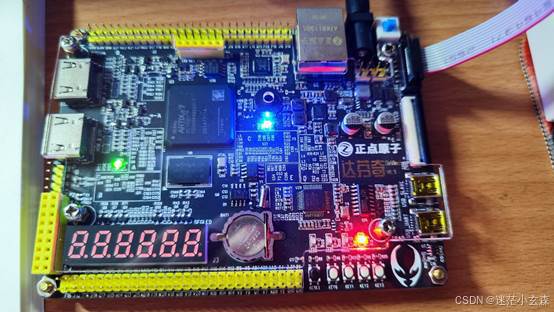

实验主要通过一个变量counter来进行计时，每0.2s进行一次二极管灯的切换，然后通过连接达芬奇开发板二极管的I/O口进行对二极管的控制。

对主程序实现来说，要注意流水灯的循环，在第四个管亮后，要重新让第一个管亮，所以每次都要让led[3]的值赋值给最左边的led[0]，即led[3:0] <= {led[2:0],led[3]};

对于仿真程序，要注意我们是50Mhz 的时钟，周期则为 1/50Mhz=20ns,所以每 10ns，电平取反一次，才能正常计时。

对于约束程序，要注意使用的是LVCMOS33标准，且要保证命名的统一。

首先进行工程的创建，然后创建一个design source进行主程序的编写，，然后进行仿真程序的编写，创建一个simulation source，然后定义仿真时间单位 1ns 和仿真时间精度为 1ns，然后设置时钟周期为 20ns，初始化寄存器，例化led模块，代码如下：

//主程序代码
module flow_led(
    input system_clock , //系统时钟
    input system_reset, //系统复位

    output reg [3:0] led //4个LED灯
 );

 reg [23:0] counter;//24位计数器

 //计数器顺序语句，计时 0.2 秒，仿真时设为10，输入时钟为50MHz
always @(posedge system_clock or negedge system_reset)//pos上升同步变1，neg下降同步变0
begin
     if (!system_reset)//系统重置时，重新计时
        counter <= 24'd0;
    else if (counter < 24'd1000_0000)
    //else if (counter < 24'd9) //仅用于仿真
         counter <= counter + 1'b1;
    else
        counter <= 24'd0;
 end

 //移位顺序语句控制led灯 IO 口的电平
 always @(posedge system_clock or negedge system_reset)
 begin
    if (!system_reset)//上电检测，默认亮第一个管
        led <= 4'b0001;
    else if(counter == 24'd1000_0000)
    //else if(counter == 24'd9) //仅用于仿真
        led[3:0] <= {led[2:0],led[3]}; //左移一位，注意最左边的数循环回最右边
    else
        led <= led; //超时后常亮
 end

 endmodule

//仿真程序代码
`timescale 1ns/1ns // 定义仿真时间单位 1ns 和仿真时间精度为 1ns

 module flow_led_tb;
 parameter T = 20; // 时钟周期为 20ns
 reg system_clock;
 reg system_reset;
 wire [3:0] led;

 //初始化寄存器
 initial
 begin
    system_clock = 1'b0;
    system_reset = 1'b0; // 复位
    #(T+1) system_reset = 1'b1; // 在第 21ns 的时候复位信号设为1
 end

 //50Mhz 的时钟，周期则为 1/50Mhz=20ns,所以每 10ns，电平取反一次，才能正常计时
 always #(T/2) system_clock = ~system_clock;

 //例化led模块
 flow_led u0_flow_led
 (
    .system_clock (system_clock ),
    .system_reset (system_reset),
    .led (led )
 );

 Endmodule

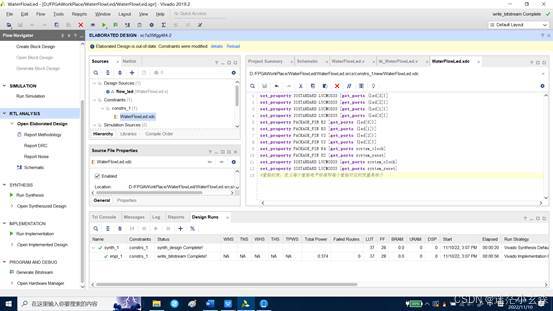

//约束程序代码
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
set_property PACKAGE_PIN R2 [get_ports {led[0]}]
set_property PACKAGE_PIN R3 [get_ports {led[1]}]
set_property PACKAGE_PIN V2 [get_ports {led[2]}]
set_property PACKAGE_PIN Y2 [get_ports {led[3]}]
set_property PACKAGE_PIN R4 [get_ports system_clock]
set_property PACKAGE_PIN U2 [get_ports system_reset]
set_property IOSTANDARD LVCMOS33 [get_ports system_clock]
set_property IOSTANDARD LVCMOS33 [get_ports system_reset]
#管脚约束，定义每个管脚电平标准和每个管脚对应的变量是哪个

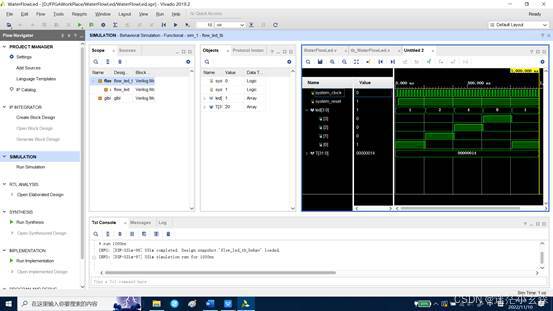

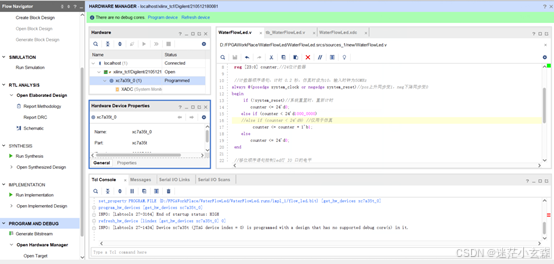

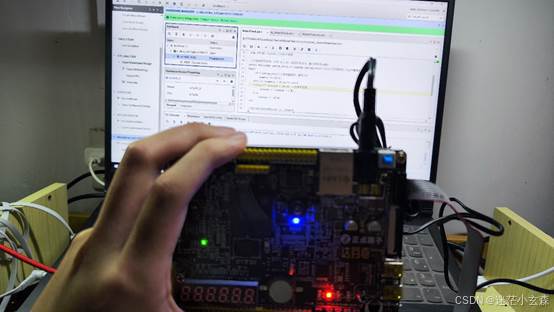

修改一下主程序中的计数周期后进行仿真测试，点击run simulation后测试结果如下
