FPGA零基础学习：LED流水灯设计

最新推荐文章于 2024-07-26 22:24:19 发布

原创

最新推荐文章于 2024-07-26 22:24:19 发布 · 3k 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发 #学习

本文介绍了FPGA新手入门的实践项目——LED流水灯设计。通过详细讲解硬件介绍、架构设计、Verilog代码实现、仿真过程和波形分析，帮助读者理解FPGA基本工作原理。文中使用了SANXIN-B01开发板，设计了一个26位计数器以实现每秒LED状态切换的流水效果。通过Modelsim进行仿真验证，确保设计正确无误。

在学习软件设计时，第一个例程总是“hello world！”，那么学习硬件时，也会有硬件的“hello world”--流水灯。本篇硬件基于叁芯智能科技的 SANXIN-B01开发板，如有想要入手，可以在淘宝店下单。

在FPGA开发板上有四个LED，我们要做的流水灯，顾名思义就是要LED像流水一样的点亮熄灭。直白点说就是，点亮第一个一段时间，然后熄灭第一个的同时，点亮第二个·····。在此，我们设置每一个LED点亮的时间为1秒钟。

硬件介绍

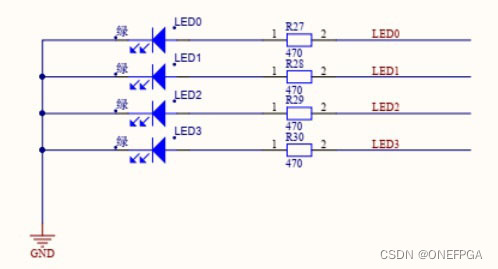

在我们的开发板上有四个LED，设计逻辑为：FPGA输出高电平时，LED点亮；FPGA输出低电平时，LED熄灭。

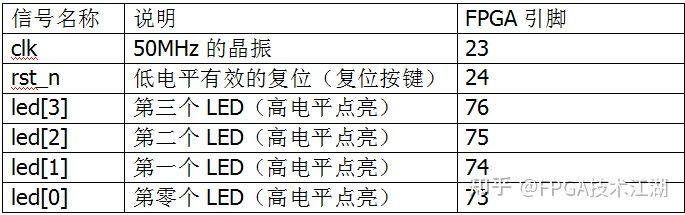

架构设计和信号说明

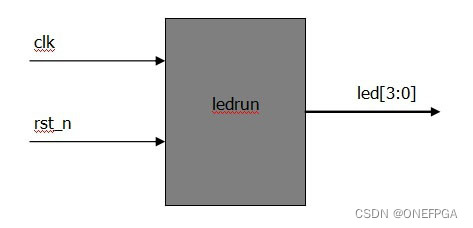

本设计的模块名称为ledrun。

建立工程、新建文件等步骤在专辑前篇中已经明确罗列，以后将不再叙述。具体可查看，FPGA零基础学习：Intel FPGA 开发流程篇。

设计代码

module ledrun (

  input      wire          clk,// 50MHz
  input      wire      rst_n, // low valid

  output    reg    [3:0]
