CubeMX死区时间配置

最新推荐文章于 2025-01-04 16:28:23 发布
最新推荐文章于 2025-01-04 16:28:23 发布
阅读量646 收藏 8
点赞数 3
分类专栏： 电机控制实践 文章标签： 笔记 stm32 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_54203407/article/details/136810961
版权

使用示例

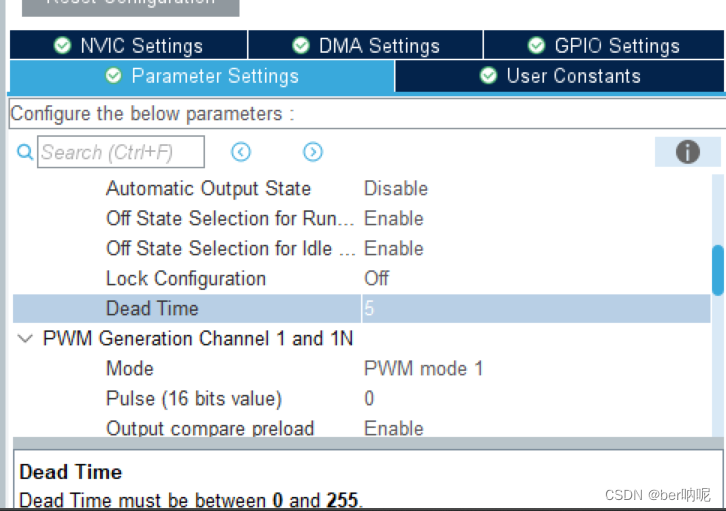

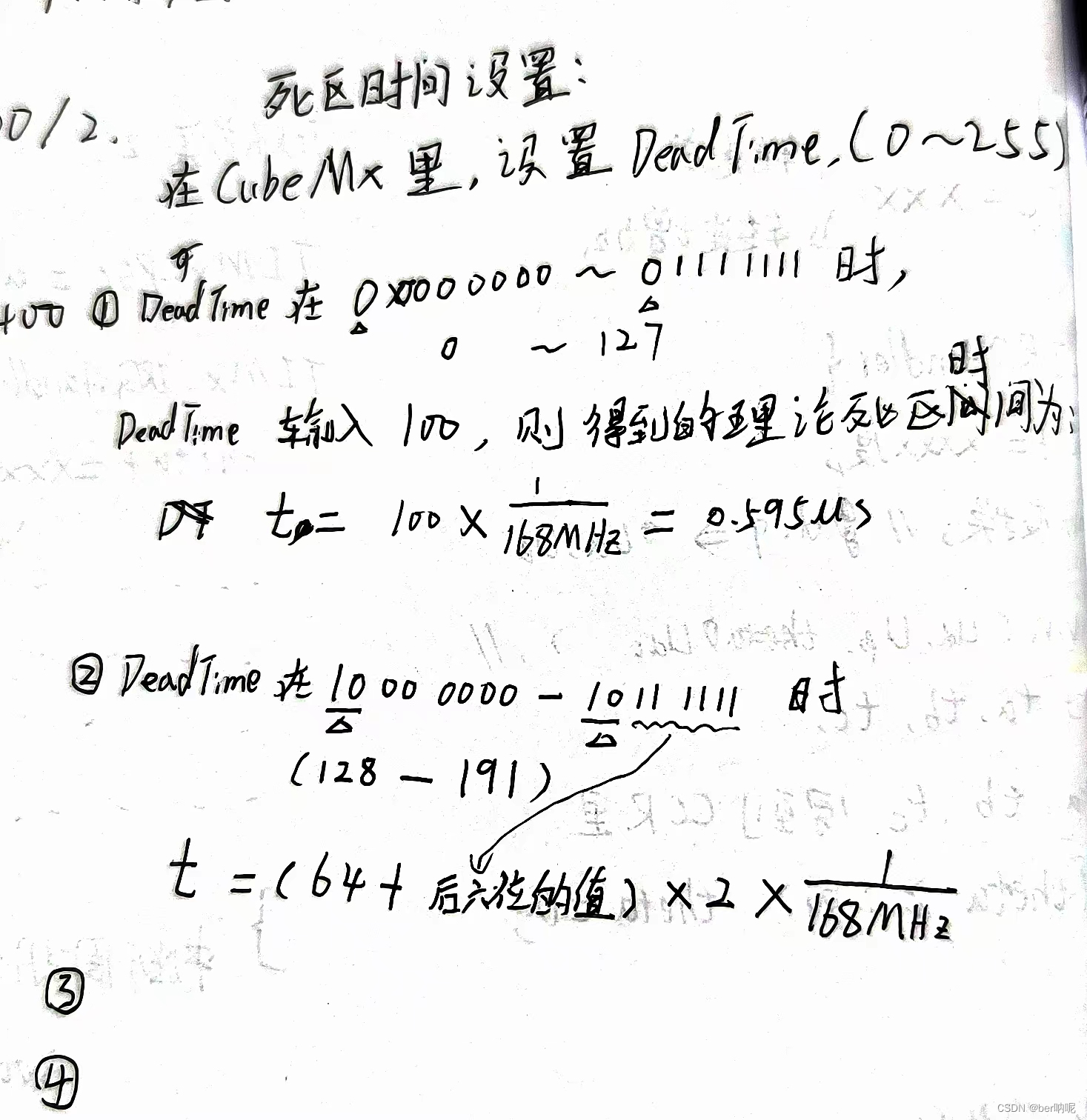

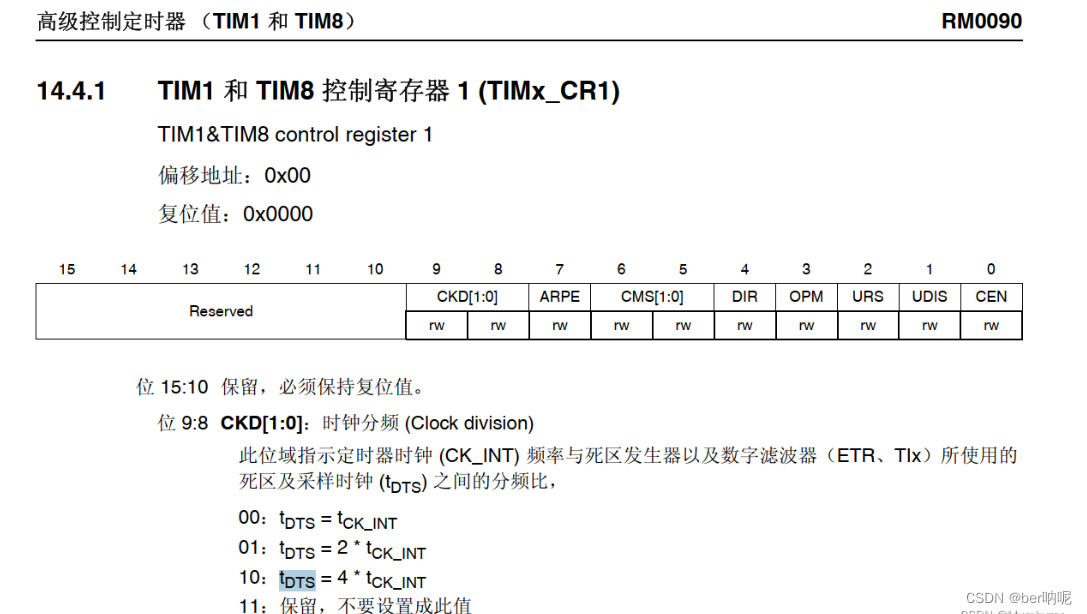

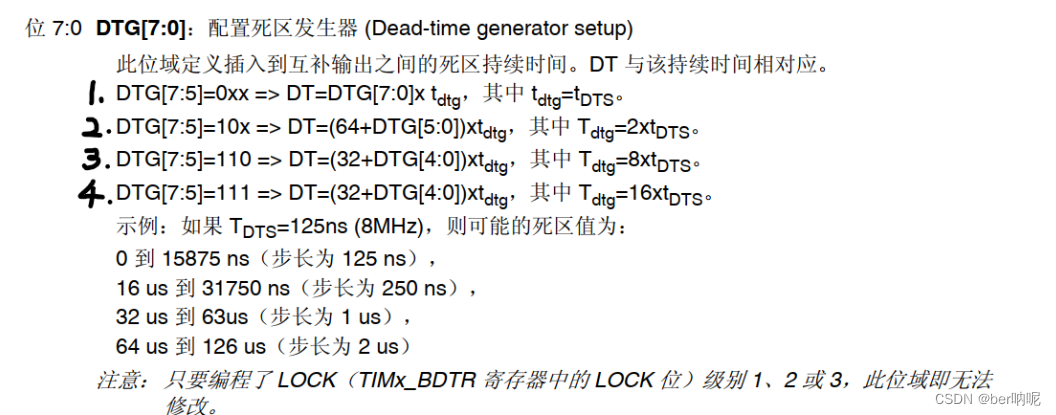

DeadTime可以写十六进制，也可以写十进制，但是要自己进行转换，把DeadTime改成一百，得到的死区时间就如下图，为595ns。

STM32CUbeMX之两路互补pwm波 以及死区时间设置
dawm的博客
03-16 6477
STM32CUbeMX之两路互补pwm波 以及死区时间设置STM32CUbeMX的配置keil工程里的代码实现验证结果 芯片：stm32f103zet6 STM32CUbeMX的配置 1.基本时钟配置 2.debug 3.开启定时器1 （这里的参数可以自行配置） keil工程里的代码实现 /* USER CODE BEGIN 2 */ HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_1);//开启互补pwm HAL_TIM_PWM_Start(&am
