CubeMX初始配置

以STM32H750芯片为例

CubeMX选定对应芯片生成工程文档

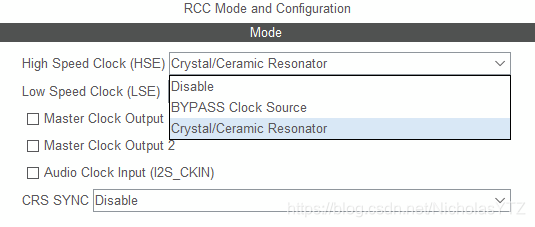

设置RCC，选定为外部时钟（根据自己的开发板选择！外部时钟可以提供高速振源）

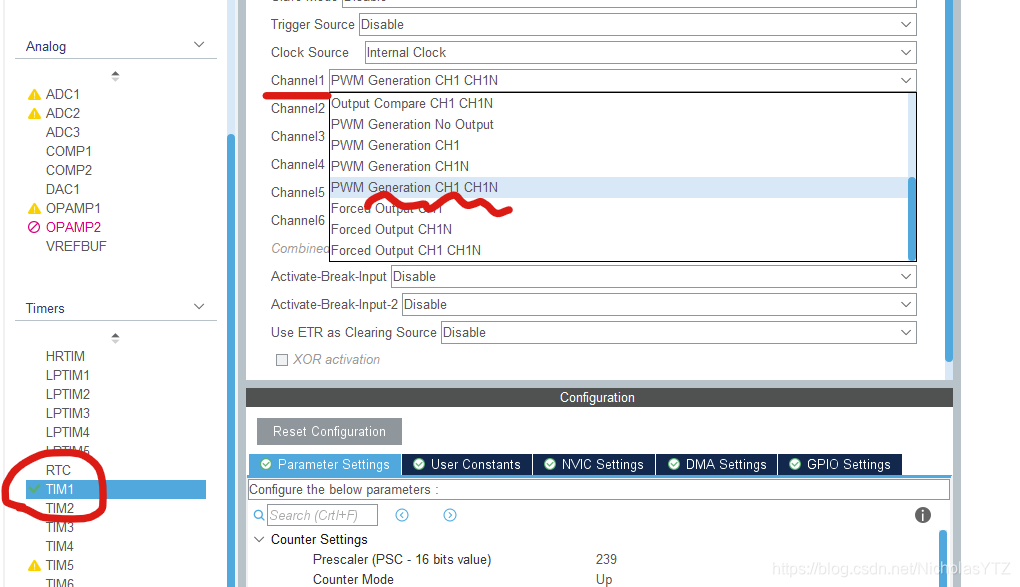

设置完初始的时钟后，我们选定一个定时器的一个通道，选定PWM Generation CHX CHXN（X为数字）模式，右侧的便会激活两个引脚。记住Clock Source要选择时钟源，不要点Disable，否则无法输出PWM波

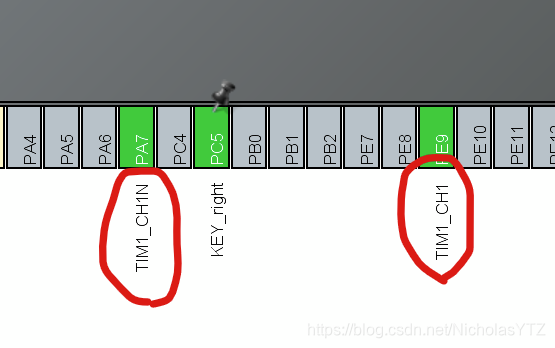

这两个便是输出互补信号的两个引脚！！

在这里插入图片描述

设置预分频系数，占空比，死区时间
Prescaler与Conter Period：初步分频（假设为x和y）具体分频可查看优快云

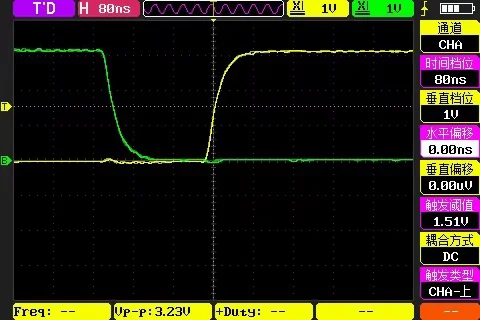

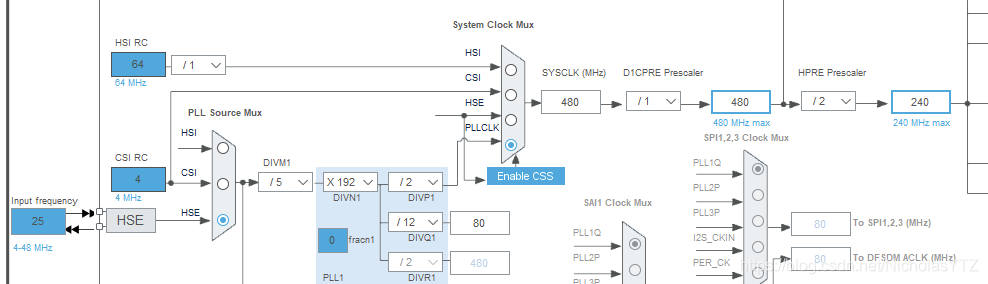

Dead Time ：死区时间（假设为z），则实际死区时间为z除以时钟APB2频率（可以在Clock Configuration中找到）
Pulse：占空比

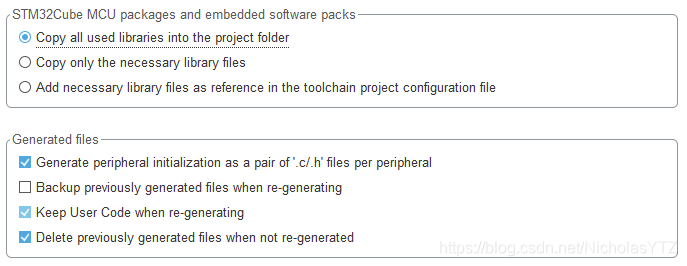

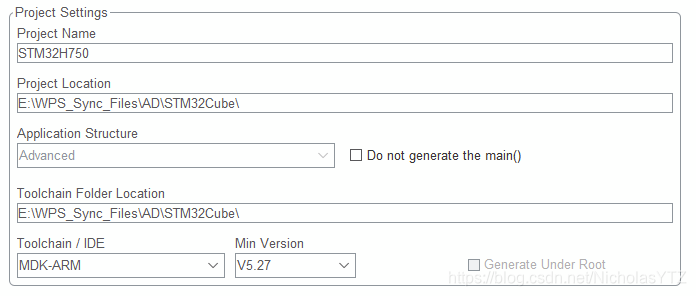

配置输出，输出代码
需注意：目录必须全英文
编写代码
在生成的代码主函数中编写代码，输出PWM波

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
		HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_1);
  }
    /* USER CODE END 3 */
