本文介绍了如何通过设置EQS的生成检测点、使用网格检测体和PathExist解决障碍物内部点的问题，以及如何调整行为树和NPC参数以实现更随机和大范围的巡逻。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.EQS随机巡逻简单来说就是将EQS的生成检测点平铺在地图中，通过测试将EQS障碍物的点去掉，并将在地图中的点使用的距离测试来评分即可。

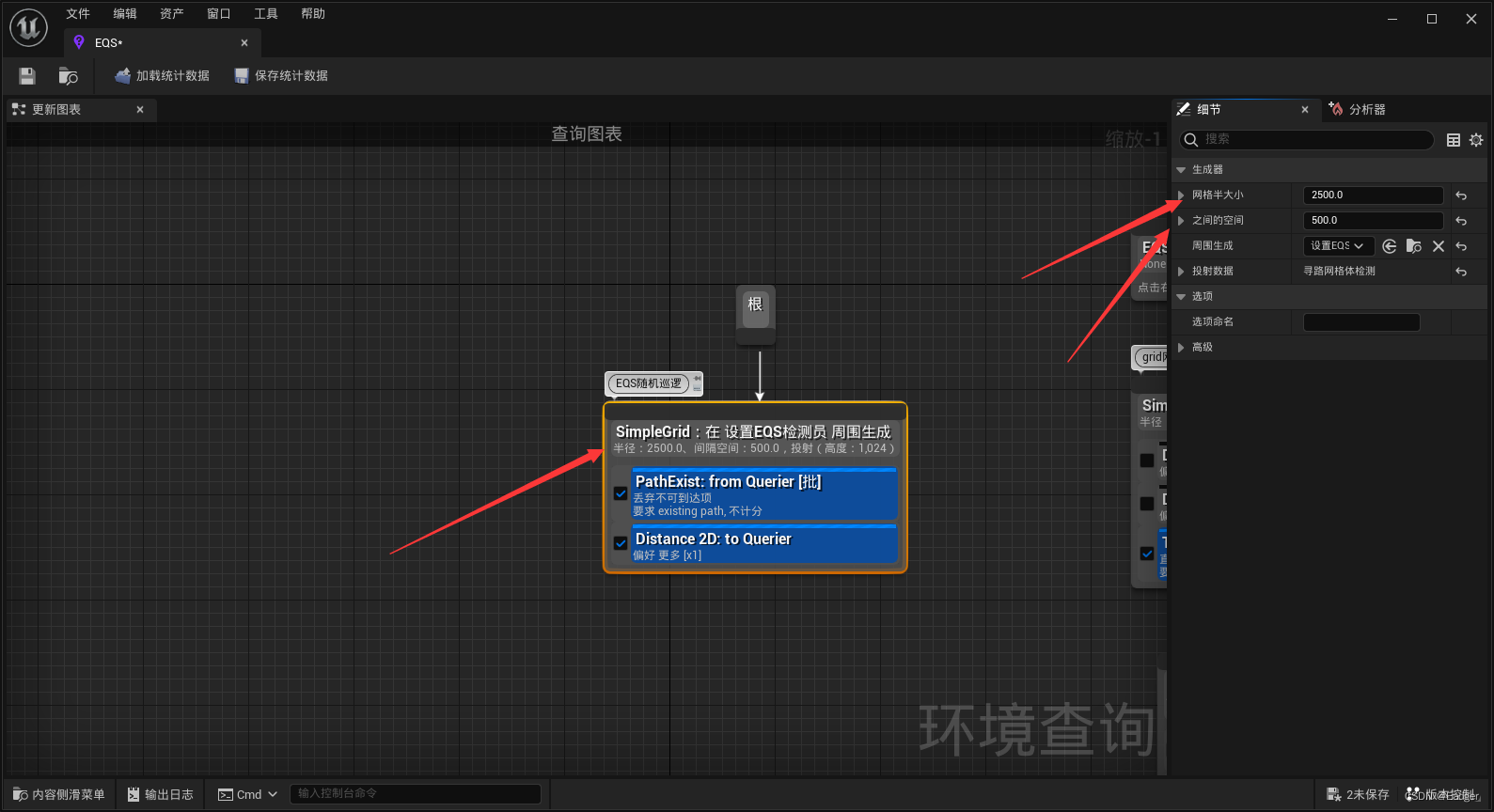

创建一个网格检测体，将网格半径大小设置平铺地图，并将检测球之间的间距变得更大

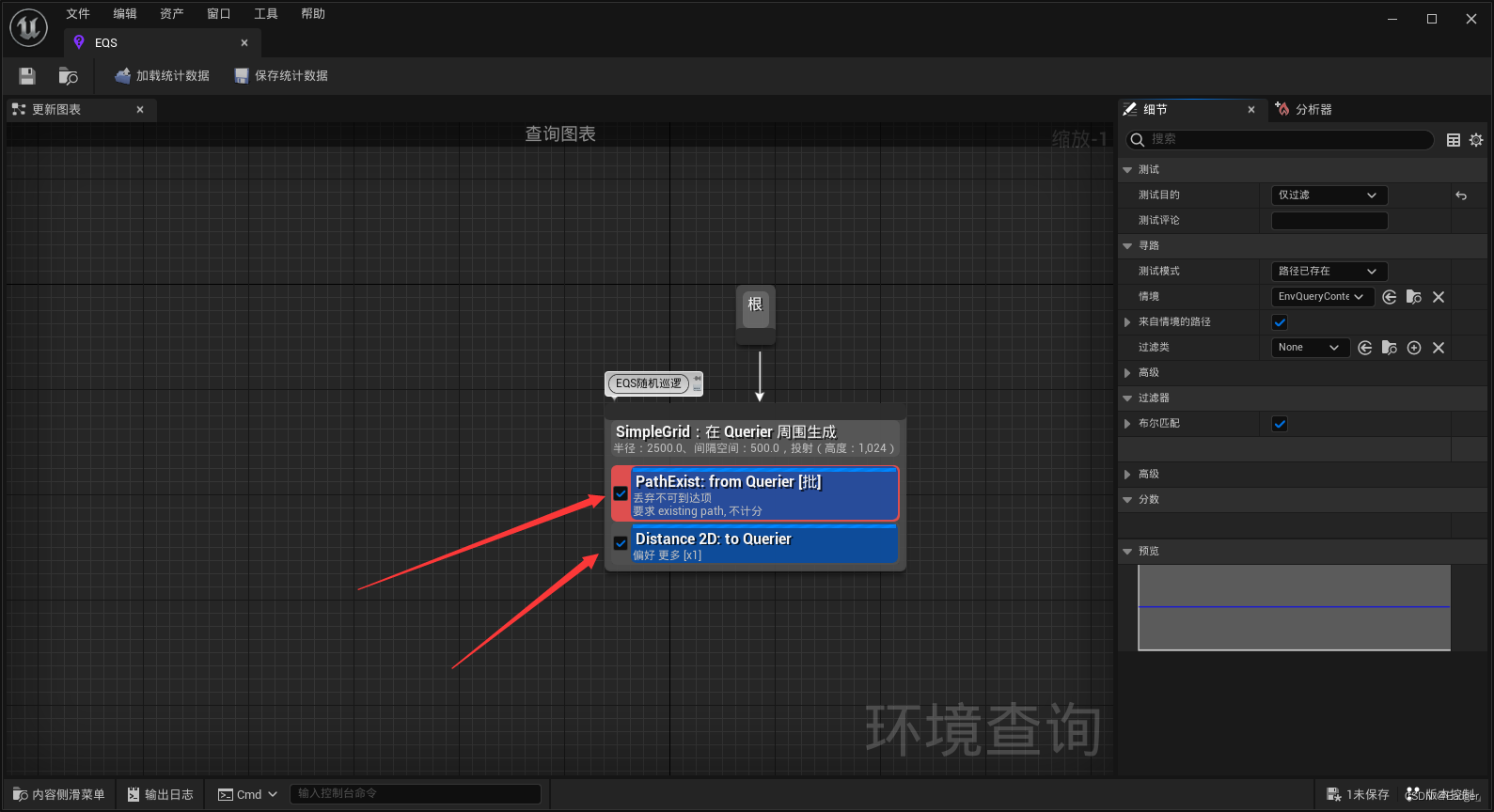

设置完成后地图中的点有一部分会在障碍物内部，内部部分的点可以通过创建测试PathExist解决，将其设置为已过滤即可，将地图上其余的检测点设置测试Distance来创建得分 ，将Distance设置为得分，测试模式改为距离2D。

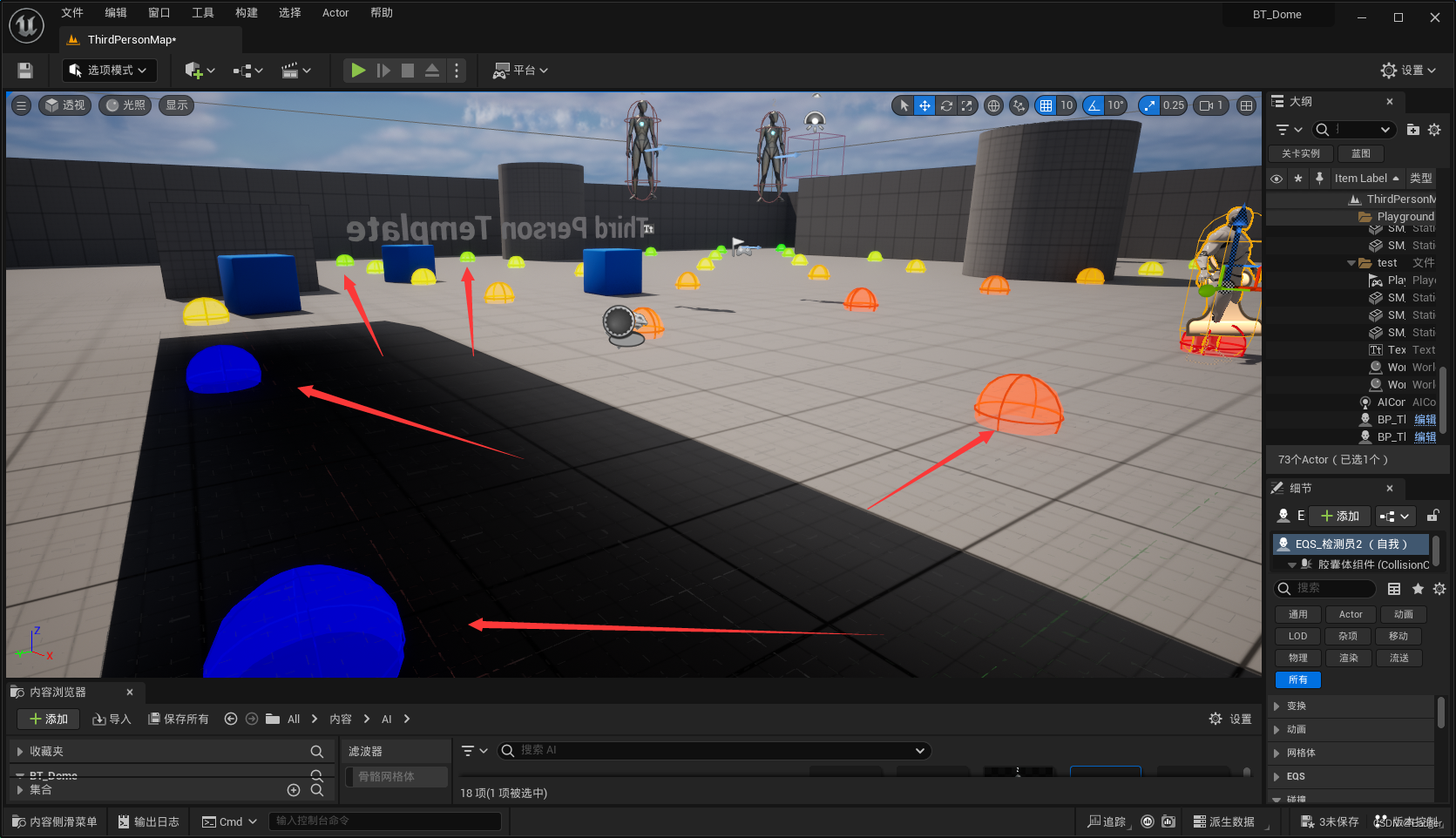

设置完成后，在障碍物内部的点为蓝色，在地图上平铺的点会以距离的远近设定一个分数。

设置完成后我们会发现AI会在两个点之间来回行走并不会随机选择点位，解决方法就是在在AI的行为树中，将Run EQS Query 的运行模式设置为 来自最佳的25%的单一随机项即可。

如果想要NPC的行走运行范围更大的话，可以将检测员设置为网格生成体，然后大量平铺在地图中，然后将NPC的网格体半径和间距都变小即可 完成！
