Verilog中的逻辑位移与算术位移的区别

一、起源

在菜鸟教程学习Verilog语法的时候，在移位操作符下面给出了一个实例，就是下面这个：

A = 4'b1100 ;
B = 4'b0010 ;
A = A >> 2 ;        //结果为 4'b0011
A = A << 1;         //结果为 4'b1000
A = A <<< 1 ;       //结果为 4'b1000
C = B + (A>>>2);    //结果为 2 + (-4/4) = 1, 4'b0001

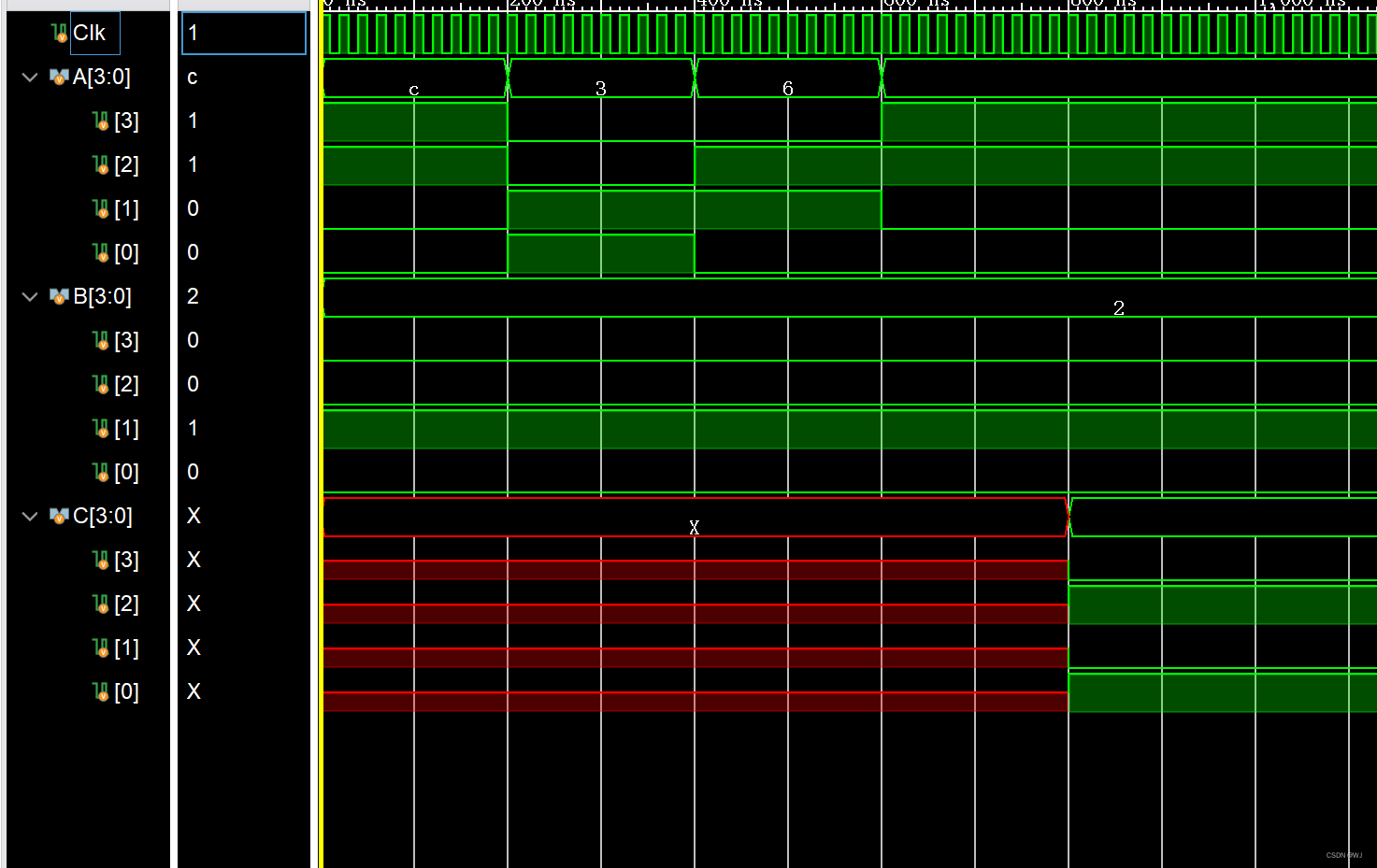

总是感觉不对劲，因此在vivado上面跑了一下，越跑越迷糊，这是得到的波形，完全和结果对应不上，最后得到的C结果为5，这是为什么呢？？？

二、过程

这是我最开始的对变量的定义：

reg [3:0]A;
reg [3:0]B;
reg [3:0]C;

猜想是不是因为没有定义signed类型的原因， 于是对于要应用算术位移的A变量定义为了signed类型，reg signed[3:0] A:

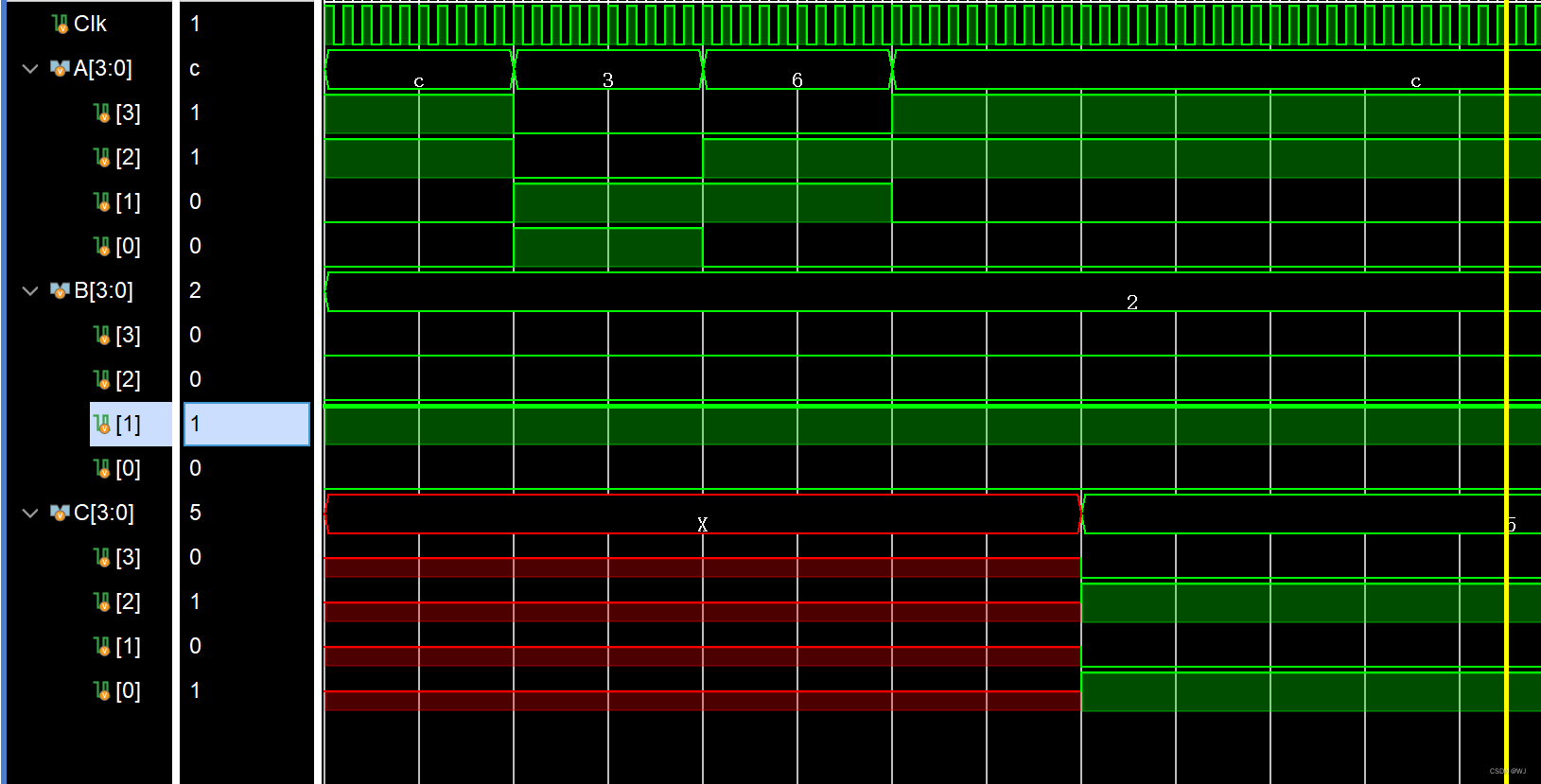

也就是说，其实这儿并没有把算术位移应用进去，然后就越来越混乱，因为结果也没有改变。。。那么算术位移到底在什么情况下会应用呢？

根据实际情况，定义了以下几个变量，同时考虑正负的问题：

reg Clk;
reg signed [3:0]SA;
reg [3:0]B;


initial Clk = 1;
always #10 Clk = ~Clk;

initial begin
    SA = 4'b1010 ;
    B = 4'b1010 ;
    # 2000;
    SA = -4'b1010;
    B = -4'b1010 ;
    # 2000;
    $stop;
end

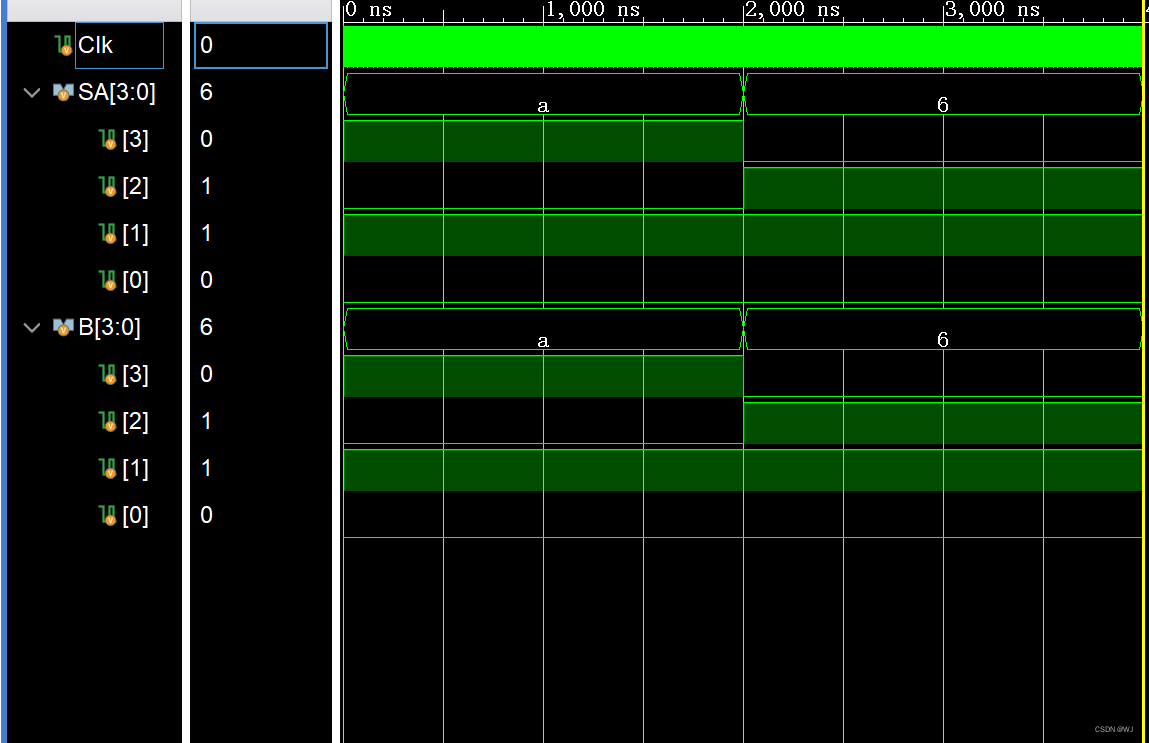

运行结果如下：

最开始SA=1010，对于SA本身来说，因为是符号型，最高位为1，因此1010相当于-2，但是因为前面并没有负号，因此还是按照原码的形式存放，所以在内存中直接按照1010存放，B=1010，是无符号型，也是按照1010的格式存放。

但是当SA=-1010的时候，前面的负号对编译器而言，相当于把后面的数值当作负数看，因此在内存中就存的是1010的补码形式，即0110，同理，对于B=-1010的时候也同理

因此，得到结论是，在编译器中，究竟将一个数值按照补码还是原码存放进内存中，取决于前面有没有负号，而不是取决于数据本身。即使定义的是一个符号型变量且最高位为1，那还是按照原码形式存放。

但是到目前还没有探究算术位移到底如何实现？同理，继续延续上述的变量定义，SA为符号型，B为无符号型，测试代码如下：

initial begin
    SA = 4'b1010 ;
    B = 4'b1010 ;
    # 2000;
    SA = SA>>>1;
    B = B>>>1 ;
    # 2000;
    $stop;
end

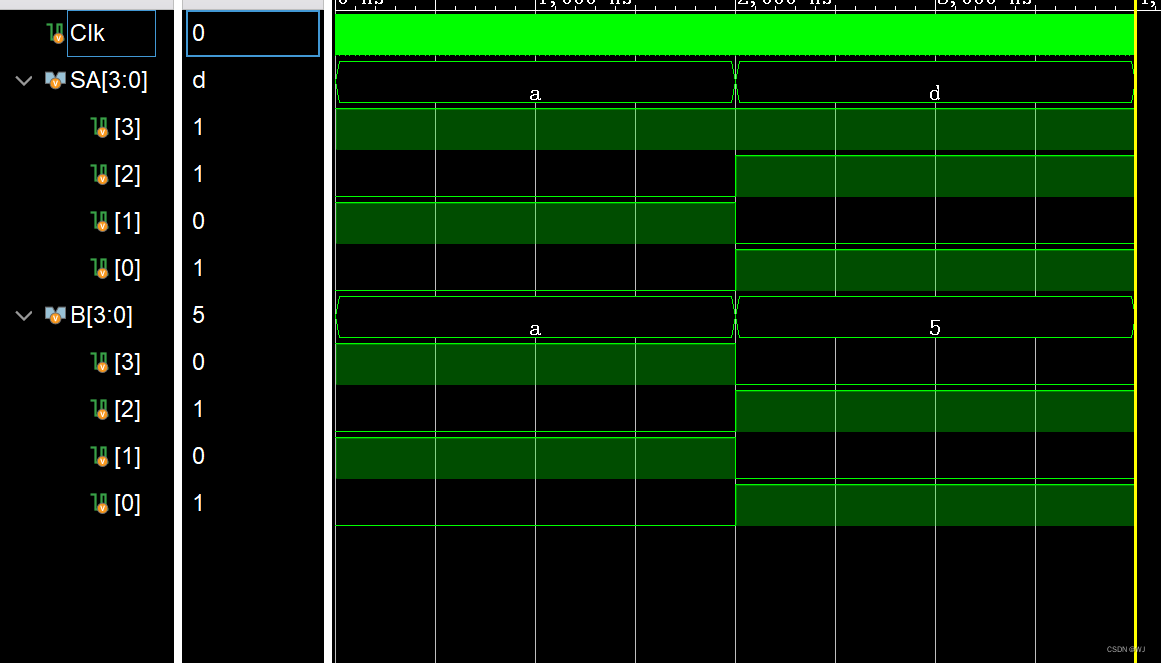

结果如下：

经过测试，可以看到，实际上，只有定义为符号型之后，算术位移才会起作用，否则仍然按照逻辑位移的方式直接位移。

三、总结

1. 在实际的信号编译中，在内存中是按照原码显示还是将其当作负数按照补码形式显示，本质上取决于定义数据的时候是否添加了负号，而于定义的数据本身无关。
2. 如果想要实现算术位移，那么就要求在定义变量的时候将其定义为符号型变量。如果不加定义，Verilog中默认认为数据是无符号型的，就会导致算术位移仍然按照逻辑位移的方式执行。
