动态系统的simulink仿真

简单系统的仿真

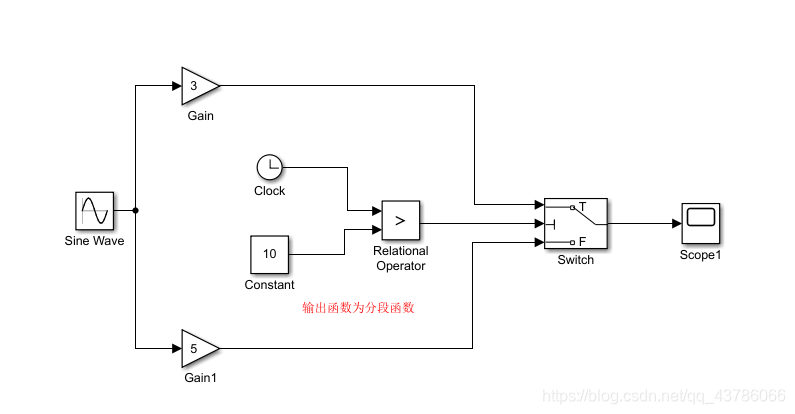

输出函数为分段函数

1. y=3u(t),t>10;y=5u(t),t<=10;

•
  • 其中Relational operator为比较模块(比较大小，输出为true或false)；Switch为选择模块

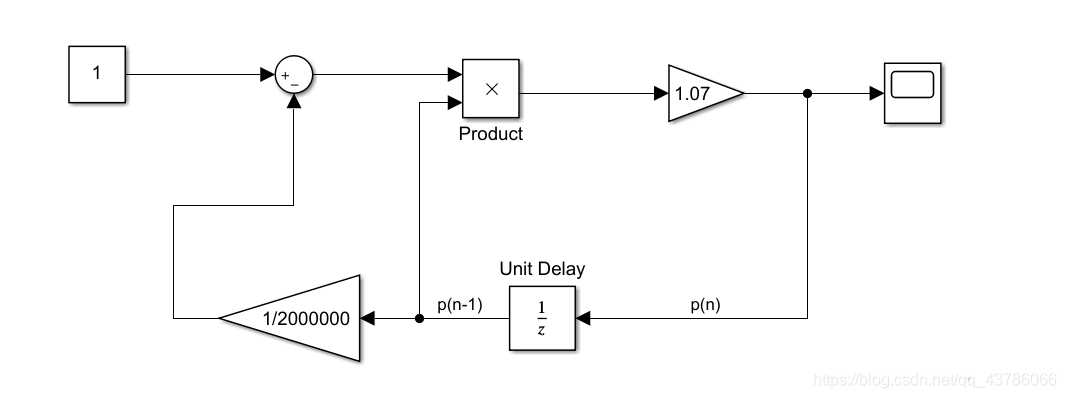

离散系统仿真

1. 方程式为：p(n)=rp(n-1)[1-p(n-1)/K]


• 注意对模块进行合理的参数设置，若离散系统中多有模块的采样时间均相同，则此系统为单速率离散系统，否则为多速率离散系统。对于一个单速率离散系统的仿真，选择定步长求解器已经足够。但在对多速率离散系统进行仿真时，采用变步长仿真则具有更多的优势。
