UGUI 基础篇

六大基础组件概述

Canvas对象上依附的：
canvas：画布组件，主要用于渲染UI控件
canvas scaler：画布分辨率自适应组件 主要用于分辨率自适应
graphic raycaster：射线事件交互组件 主要用于控制射线相应相关
rect transform：ui对象位置锚点控制组件 主要用于控制位置和对齐方式
EventSystem对象上依附的：
eventsystem和standalone input module：玩家输入事件响应系统和独立输入模块组件，主要用于监听玩家操作（与graphic raycaster一起用）

1.Canvas的三种渲染方式

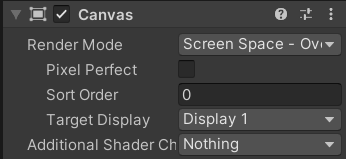

Screen Space-Overlay 屏幕空间 覆盖模式 ui始终在前

Pixel Perfect:是否开启无锯齿精确渲染（性能换效果）
SortOrder：排序层编号（用于控制多个Canvas时的渲染先后顺序）
Target Display: 目标设备（在哪个设备上显示）
Additional Shader Channels: 其他着色器通道，决定着色器可以读取哪些数据

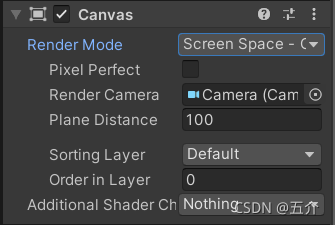

Screen Space-Camera 屏幕空间 摄像机模式 3d物体可以显示在ui之前

RenderCamera：用于渲染3D物品的的摄像机（如果不设置将类似于覆盖模式）
Plane Distance: UI平面在摄像机前方的距离 类似整体z轴的感觉
Sorting layer：所在排序层
Order in Layer：排序层的序号

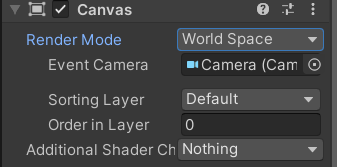

World Space 世界空间 3D模式

把ui对象像3D物体一样处理 常用于vr或ar
Event Camera：用于处理ui事件的相机（如果不设置 不能正常注册ui事件）

2.CanvasScaler 画布缩放控制器 分辨率自适应组件

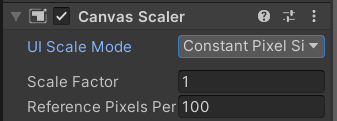

Constant Pixel Size(恒定像素模式)

无论屏幕大小如何 ui始终保持相同像素大小
Scale Factor：缩放系数 按此缩放系数缩放画布中所有的ui元素
Reference Pixels Per Unit: 单位参考像素 多少像素对应unity的一个单位（默认100像素）

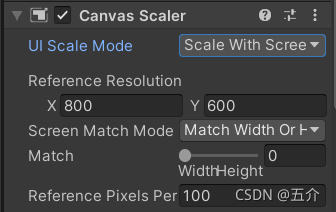

Scale With Screen Size(缩放模式)

根据屏幕尺寸进行缩放 随着屏幕尺寸放大缩小
UI Scale Mode三种匹配模式:
Match Width or Height 宽高匹配 以宽高某种平均值作为参考缩放画布
match：确定用于计算的宽高匹配

Shrink 收缩匹配 将canvas size进行宽或高收缩 让他低于参考分辨率
Expand 扩展匹配 将canvas size进行宽或高扩大 让高低于参考分辨率

总结：

游戏开发一般使用：Scaler with Screen Size 缩放模式
存在横竖屏切换选择：Expand和Shrink
定死的横屏或者竖屏：Match Width or Height
竖屏 match=1 竖屏 match=0

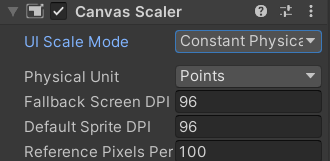

Constant Physical Size(恒定物理模式)

无论屏幕大小和分辨率如何 ui元素始终保持相同物理大小
DPI：图像每英寸长度内的像素点数
Physical Unit：物理单位 使用的物理单位种类
Fallback Screen DPI：备用DPI 当找不到设备DPI时 使用此值
Default Sprite DPI：默认图片DPI
一般不使用此模式

3D模式 当canvas的渲染模式为WorldSpace

Dynamic Pixel Per Unit：UI中动态创建的位图中 单位像素数（类似密度）
Reference Pixels Per Unit: 单位参考像素 多少像素对应unity的一个单位（默认100像素）

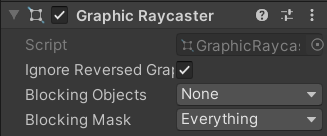

3.Graphic Raycaster 图形射线投射器

用于检测ui输入事件的射线发射器 通过射线检测玩家和ui元素的交互判断是否点击到了ui元素
Ignore Reversed Graphics: 是否忽略反转图形 （x,y反转）
Blocking Objects: 射线被哪些类型的碰撞器阻挡（覆盖渲染模式下无效）
Blocking Mask：射线被哪些层级的碰撞器阻挡 （覆盖渲染模式下无效）

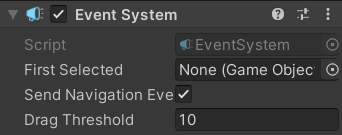

4.EventSystem 事件系统

管理玩家输入事件并分发给各ui控件 逻辑处理模块
所有的ui事件都通过eventsystem组件中轮询检测并做相应执行
First Selected:首先选择的游戏对象 可以设置游戏一开始的默认选择
Send Navigation Events:是否允许导航事件（键盘选中）
Drag Threshold: 拖拽操作的阈值（移动多少像素算拖拽）

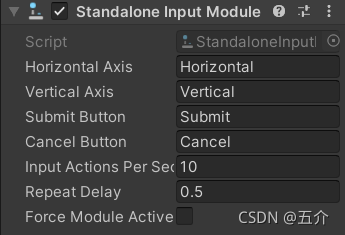

5.standalone input module 独立输入模块

处理鼠标，键盘，控制器，触屏的输入
输入事件通过EventSystem进行分发 不可缺

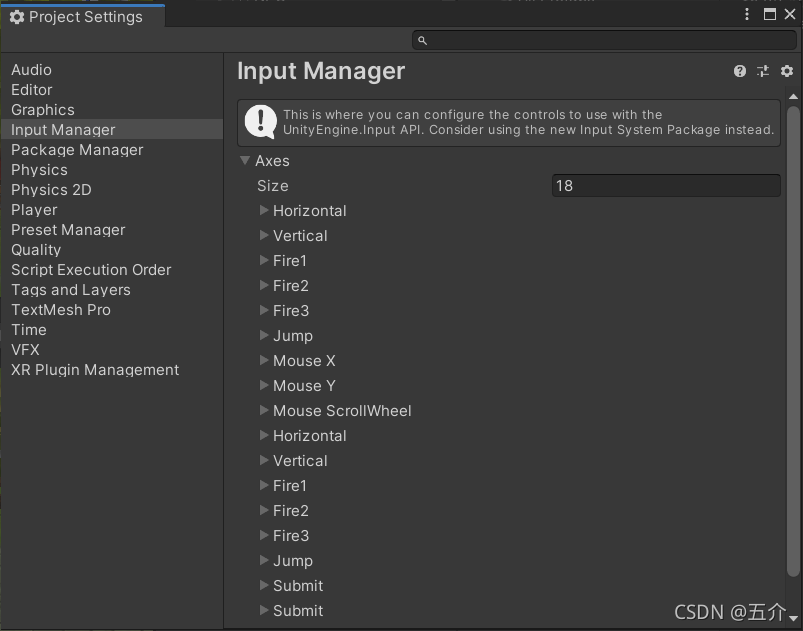

水平热键
垂直热键
提交按钮热键名
取消按钮热键名
每秒允许输入数量
每秒输入操作重复率生效前的延迟时间
是否属于强制模块处于激活状态

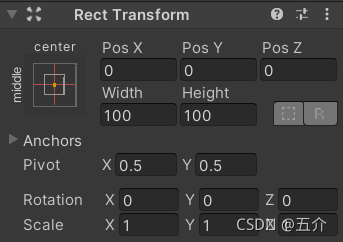

6.RectTransform矩形变换

继承于Transfrom 处理ui元素位置大小相关的组件
一般处理步骤：锚点快捷键-> pivot-> pos
pivot：轴（中心）点 取值范围0~1
Anchors（相对父矩锚点）
min是矩形锚点范围x和y的最小值
max是矩形锚点范围x和y的最大值
取值范围0~1
pos(x,y,z)轴心点相对锚点的位置
width/height：矩形的宽高

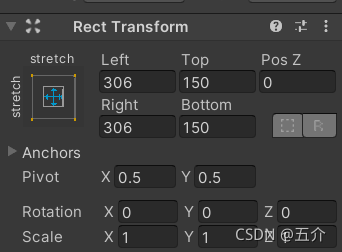

left/top/right/bottom:矩形边缘相对锚点的位置（锚点分离模式）
rotation：围绕轴心点旋转角度
scale：缩放大小

九宫格布局
