ShaderGraph节点解析(138):圆角矩形节点（Rounded Rectangle Node）详解

目录

一、节点功能概述

二、端口详解

三、技术原理解析

3.1 核心逻辑与代码解析

3.2 步骤解析

3.3 视觉特性

四、应用场景与实战案例

4.1 UI 圆角按钮 / 卡片

场景：生成带圆角的 UI 按钮或卡片，避免纹理拉伸，支持动态调整圆角大小

4.2 材质纹理（圆角网格 / 包装纹理）

场景：为材质添加带圆角的矩形网格（如包装盒表面、布料补丁的圆角边缘）

4.3 粒子形状（圆角矩形粒子）

场景：模拟带圆角的矩形粒子（如激光束、能量护盾的边缘）

4.4 遮罩效果（圆角区域高亮）

场景：用圆角矩形遮罩高亮特定区域（如屏幕底部的提示框、图片的圆角边框）

五、使用技巧与注意事项

5.1 圆角半径的合理范围

5.2 重复图案的处理

5.3 性能优化

5.4 边缘锐利度调整

六、总结与拓展应用

---

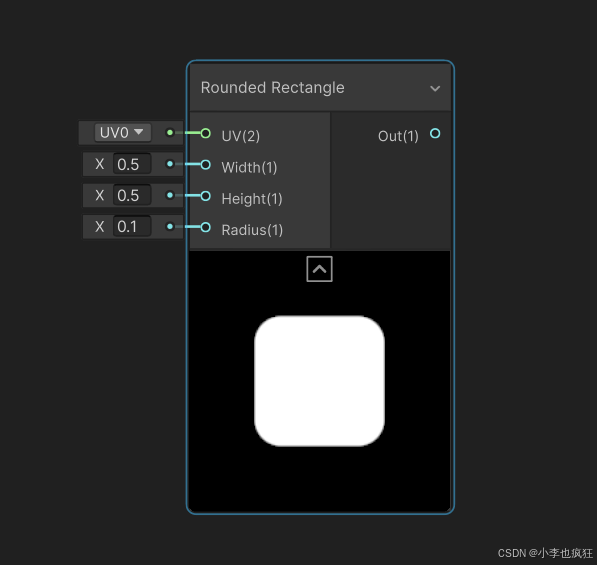

一、节点功能概述

圆角矩形节点（Rounded Rectangle Node）是 Unity Shader Graph 中用于生成带圆角的矩形形状的核心工具。它基于输入的 UV 坐标，结合宽度（Width）、高度（Height）和圆角半径（Radius）参数，生成边缘平滑的圆角矩形图案。该节点通过距离场（Distance Field）计算实现 —— 矩形的直边部分保持规则形状，四个角落则由圆弧过渡，最终输出从矩形内部（值为 1）到外部（值为 0）的平滑过渡效果，且自动处理边缘抗锯齿。

该节点的核心特性在于：

• 圆角可控：通过Radius参数精确控制四个角落的圆角大小，半径越大，圆角越圆润；
• 边界约束：自动限制圆角半径的最大值（不超过宽高的一半），避免圆角超出矩形范围导致形状失真；
• 边缘平滑：利用 GPU 的屏幕空间导数函数（fwidth）动态调整边缘过渡范围，确保在任何分辨率下圆角和直边都无锯齿；
• 片段着色器限制：仅能在片段着色器中使用，适合生成 UI 按钮、卡片、材质纹理、粒子形状等像素级效果。

二、端口详解

端口名称	方向	类型	描述
UV	输入	Vector 2	圆角矩形的 UV 坐标（默认绑定主纹理 UV，范围通常为 [0,1]）
Width	输入	Float	圆角矩形的宽度系数（水平方向大小，建议 > 0）
Height	输入	Float	圆角矩形的高度系数（垂直方向大小，建议 > 0）
Radius	输入	Float	圆角半径（控制角落圆润程度，默认被限制在合理范围：不超过宽高的一半）
Out	输出	Float	圆角矩形的距离场结果（范围 [0,1]，内部为 1，外部为 0，边缘平滑过渡）

三、技术原理解析

3.1 核心逻辑与代码解析

圆角矩形的生成基于 “矩形距离场 + 圆角修正” 的混合计算，核心步骤通过代码实现如下：

hlsl

void Unity_RoundedRectangle_float(float2 UV, float Width, float Height, float Radius, out float Out)
{
    // 1. 限制圆角半径范围：不超过宽/高的一半，且不小于极小值（避免除零）
    Radius = max(min(min(abs(Radius * 2), abs(Width)), abs(Height)), 1e-5);
    // 2. 计算UV到矩形边缘的距离（含圆角补偿）
    float2 uv = abs(UV * 2 - 1) - float2(Width, Height) + Radius;
    // 3. 计算圆角区域的距离（直边区域距离为0，圆角区域为到圆弧的距离）
    float d = length(max(0, uv)) / Radius;
    // 4. 边缘平滑处理（抗锯齿）
    Out = saturate((1 - d) / fwidth(d));
}

3.2 步骤解析

1. 圆角半径限制（Radius Clamping）：
   代码中Radius = max(min(min(abs(Radius * 2), abs(Width)), abs(Height)), 1e-5)的作用是确保圆角半径合理：

   • 最大值：不超过矩形宽度（Width）或高度（Height）的一半（因Radius*2需≤Width 和 Height）；
   • 最小值：1e-5（避免半径为 0 导致的除零错误或形状异常）。
     这一步保证圆角不会 “撑破” 矩形，始终在合理范围内。

2. UV 坐标映射与距离计算：

   • UV * 2 - 1：将 UV 从 [0,1] 映射到 [-1,1]，使矩形中心与 UV 原点对齐；
   • abs(...) - float2(Width, Height) + Radius：计算 UV 到矩形直边的距离，并加上圆角半径作为补偿 —— 直边区域的距离为负，圆角区域的距离为正。

3. 圆角距离场生成：

   • max(0, uv)：仅保留圆角区域的距离（直边区域距离设为 0）；
   • length(...) / Radius：计算圆角区域到圆弧的归一化距离（范围 [0,1]，圆弧上距离为 1，内部为 0）。

4. 边缘平滑（抗锯齿）：

   • (1 - d)：将距离转换为 0-1 的形状值（内部为 1，外部为 0）；
   • fwidth(d)：计算距离在屏幕空间的导数（相邻像素的距离变化），动态调整边缘过渡宽度；
   • saturate(...)：将结果限制在 [0,1]，确保输出值有效。

3.3 视觉特性

• 形状控制：
  • Width和Height决定矩形的宽高比（如Width=2, Height=1为宽矩形）；
  • Radius控制圆角圆润度：Radius=0时为标准矩形，Radius接近最大值时为 “胶囊状”（圆角占满角落）。
• 边缘过渡：距离场计算确保直边和圆角的边缘都平滑过渡，无锯齿 —— 过渡范围由屏幕分辨率自动适配（分辨率越高，过渡越窄）。

四、应用场景与实战案例

4.1 UI 圆角按钮 / 卡片

场景：生成带圆角的 UI 按钮或卡片，避免纹理拉伸，支持动态调整圆角大小

1. 需求：创建一个宽高比 3:2 的圆角按钮，圆角半径为 0.2（中等圆角）
2. 实现步骤：

   hlsl

   // 输入UI的UV（已归一化到[0,1]）
   float2 uv = IN.uv;

   // 生成圆角矩形（Width=0.6, Height=0.4, Radius=0.2）
   float roundedBtn = RoundedRectangleNode.Out; // UV=uv, Width=0.6, Height=0.4, Radius=0.2

   // 应用按钮颜色与透明度
   float3 btnColor = _BtnBaseColor * roundedBtn;
   float alpha = roundedBtn; // 边缘外透明

   o.Albedo = btnColor;
   o.Alpha = alpha;


4.2 材质纹理（圆角网格 / 包装纹理）

场景：为材质添加带圆角的矩形网格（如包装盒表面、布料补丁的圆角边缘）

1. 步骤：

   hlsl

   // UV添加平铺（控制网格密度）
   float2 uv = IN.uv_MainTex * 8; // 8x8网格

   // 用Fraction Node处理UV，实现重复图案
   float2 tiledUV = frac(uv);

   // 生成圆角矩形网格（小尺寸，圆角半径0.1）
   float grid = RoundedRectangleNode.Out; // UV=tiledUV, Width=0.8, Height=0.8, Radius=0.1

   // 混合网格颜色与基础色（网格边缘为深色）
   float3 color = lerp(_BaseColor, _GridColor, 1 - grid);
   o.Albedo = color;


4.3 粒子形状（圆角矩形粒子）

场景：模拟带圆角的矩形粒子（如激光束、能量护盾的边缘）

1. 实现：

   hlsl

   // 粒子UV（[0,1]范围，Y轴拉伸模拟长条形）
   float2 uv = IN.uv * float2(1, 5); // 高度拉伸5倍

   // 生成圆角矩形粒子（窄宽高比，圆角半径0.15）
   float particle = RoundedRectangleNode.Out; // UV=uv, Width=0.3, Height=4.5, Radius=0.15

   // 应用形状到粒子亮度（中心亮，边缘渐变）
   float3 particleColor = _ParticleColor * (1 + particle * 0.3); // 中心增强
   float alpha = particle * _Intensity;

   o.Albedo = particleColor;
   o.Alpha = alpha;


4.4 遮罩效果（圆角区域高亮）

场景：用圆角矩形遮罩高亮特定区域（如屏幕底部的提示框、图片的圆角边框）

1. 示例：

   hlsl

   // UV添加偏移（控制遮罩位置，如屏幕底部）
   float2 uv = IN.uv + float2(0, 0.3); // 向下偏移30%

   // 生成圆角矩形遮罩（宽全屏，高占30%，圆角半径0.1）
   float mask = RoundedRectangleNode.Out; // UV=uv, Width=1, Height=0.3, Radius=0.1

   // 高亮遮罩区域（内部为提示色，外部为原色）
   float3 highlight = lerp(_BaseColor, _TipColor, mask);
   o.Albedo = highlight;


五、使用技巧与注意事项

5.1 圆角半径的合理范围

• 建议Radius设置为宽高的 1/5 到 1/3（如Width=1时，Radius=0.2-0.3），避免过大（导致形状接近胶囊）或过小（圆角不明显）；
• 若需 “胶囊状” 效果（圆角占满角落），可将Radius设为宽高的最小值的一半（代码会自动限制）。

5.2 重复图案的处理

节点默认不会自动重复，若需生成重复的圆角矩形阵列，需先用Fraction Node处理 UV：

hlsl

// 生成4x4重复圆角矩形阵列
float2 tileCount = 4;
float2 tiledUV = frac(IN.uv_MainTex * tileCount);
float repeatedRounded = RoundedRectangleNode.Out; // UV=tiledUV, Width=0.8/tileCount.x, Height=0.8/tileCount.y, Radius=0.1/tileCount.x

5.3 性能优化

• 圆角矩形的计算仅包含基础算术运算、length和fwidth，属于轻量级操作，适合片段着色器高频调用；
• 移动平台可适当减小Radius（减少圆角区域的计算量），或预烘焙静态图案到纹理。

5.4 边缘锐利度调整

默认边缘锐利度由fwidth自动控制，若需手动调整，可添加缩放系数：

hlsl

float sharpness = 1.2; // 系数越大，边缘越锐利
Out = saturate((1 - d) / (fwidth(d) * sharpness));

六、总结与拓展应用

圆角矩形节点通过距离场计算生成带圆角的矩形，兼具规则几何与柔和边缘的特点，其核心价值在于：

1. 形状精准可控：通过Width、Height和Radius的组合，可快速生成从标准矩形到胶囊状的全范围圆角形状。
2. 边缘自动抗锯齿：基于fwidth的动态过渡确保在任何分辨率下都有平滑边缘，无需手动调整参数。
3. 轻量高效：计算逻辑简单，性能开销低，适合 UI、材质、粒子等多场景高频调用。

拓展方向：

• 结合Animation Curve驱动Radius，实现 “矩形→圆角矩形→胶囊” 的动态形状过渡；
• 用噪声节点扰动UV，使圆角矩形边缘不规则（如模拟撕裂的纸张、磨损的卡片）；
• 叠加多个圆角矩形节点，通过Subtract操作生成 “圆角矩形挖空” 效果（如相框、边框）。
