乘法器的FPGA实现

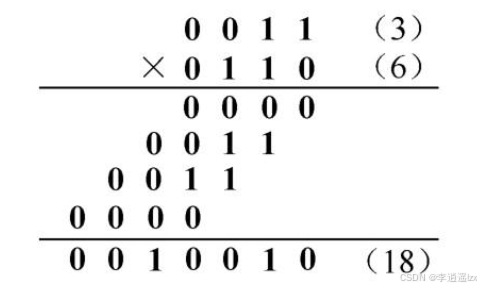

        乘法在数字信号处理中被广泛应用，二进制的乘法与十进制的乘法类似，也是将乘数的每一位分别与被乘数相乘后叠加起来。二进制数由0和1组成，因此它的乘法又有其自身的特点，可以分解为被乘数的移位的累加，这大大便利了乘法器的硬件实现，二进制的乘法如下图所示，下图为3*6的计算过程。

1.基于移位相加的乘法器

1.1组合逻辑并行实现

module multiply_parallel(
        input [3:0]         a,
        input [3:0]         b,
        output [7:0]        c
);

wire [7:0]  a1;
wire [7:0]  a2;
wire [7:0]  a3;
wire [7:0]  a4;

assign a1 = b[0] ?{ 4'd0, a }       : 8'd0;
assign a2 = b[1] ?{ 3'd0, a, 1'b0 } : 8'd0;
assign a3 = b[2] ?{ 2'd0, a, 2'b0 } : 8'd0;
assign a4 = b[3] ?{ 1'b0, a, 3'b0 } : 8'd0;

assign c = a1 + a2 + a3 + a4;
endmodule

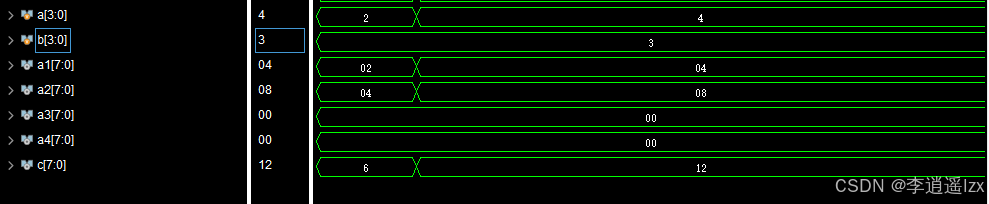

  仿真：

1.2 时序逻辑串行实现

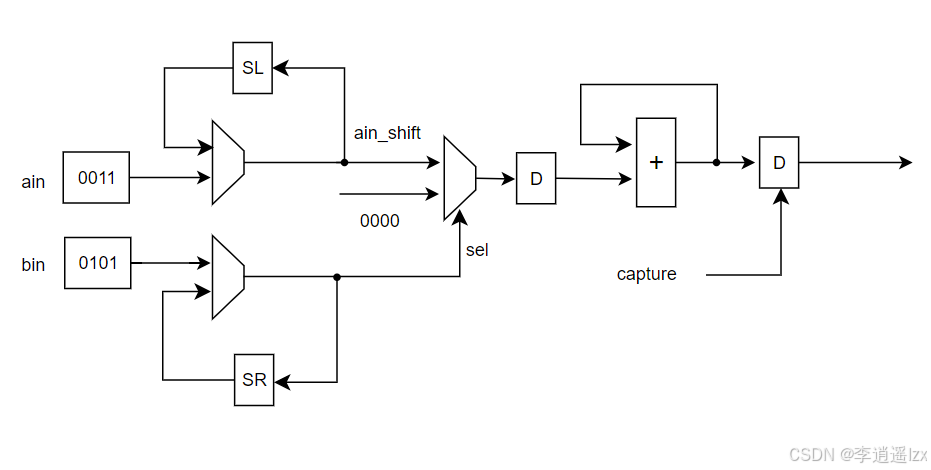

乘法器串行结构如下图所示 ，其中 SL 为左移，SR为右移

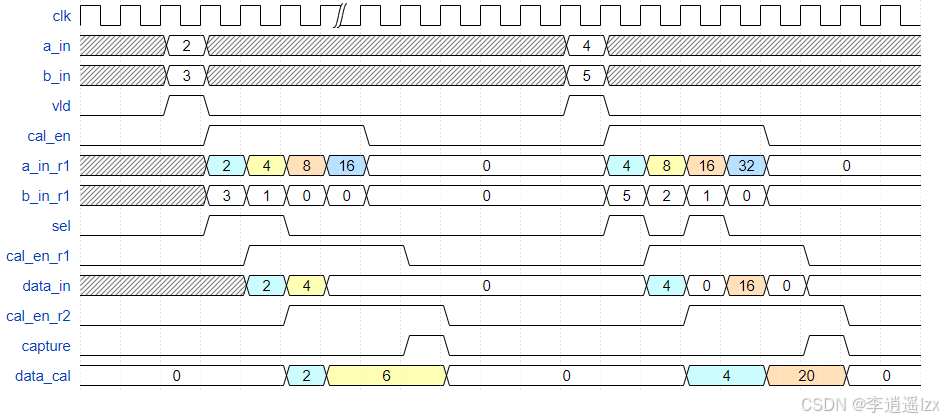

时序图如下

时序图说明 ：

1.vld拉高，表示开始进行计算，接收到vld高电平，将a_in和b_in的值寄存到a_in_r1和b_in_r1,拉高cal_en, 开始进行乘法计算
