除法器的FPGA实现



目录

1.除法器系统框图：

2.除法运算实例

3.算法实现思路

 4.完整代码及仿真

---

        与乘法可以由一系列的移位和累加操作实现相比，除法则可以转化为减法和除数的右移。在使用FPGA进行数字信号处理的过程中，人们对于除法器的使用会格外慎重，因为它消耗资源量大，且有较大的时延。本文将从实例出发，尝试着用verilog实现除法器。首先绘制除法器的系统框图，从一个除法运算的实例中提炼出除法器的结构，然后进行代码的编写与仿真。

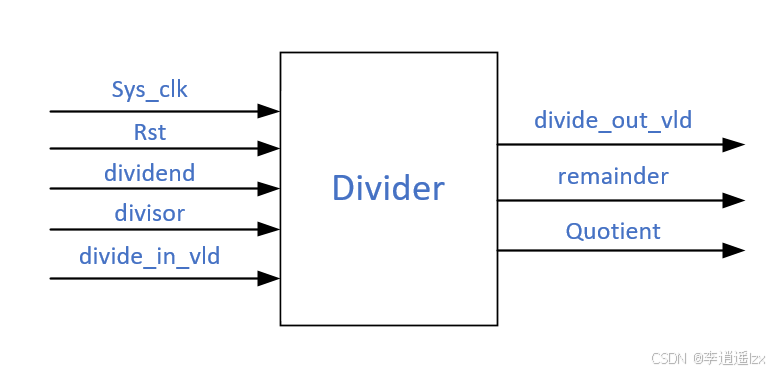

1.除法器系统框图：

module Divider
#(parameter  DIVIDENT_WIDTH = 16,
            DIVISOR_WIDTH = 16)
(
    input                               sys_clk,
    input                               rst,
    input  [DIVIDENT_WIDTH - 1 : 0]     dividend     ,
    input  [DIVISOR_WIDTH - 1 : 0]      divisor      ,
    input                               divide_in_vld,
    output reg [DIVIDENT_WIDTH - 1 : 0] quotient            ,
    output reg [DIVISOR_WIDTH - 1 : 0]  remainder           ,
    output reg                          divide_out_vld

);

 信号说明

信号名称	方向	描述
dividend	输入	被除数
divisor	输入	除数
divide_in_vld	输入	输入有效标志
quotient	输出	商
remainder	输出	余数
divide_out_vld	输出	输出有效标志



2.除法运算实例

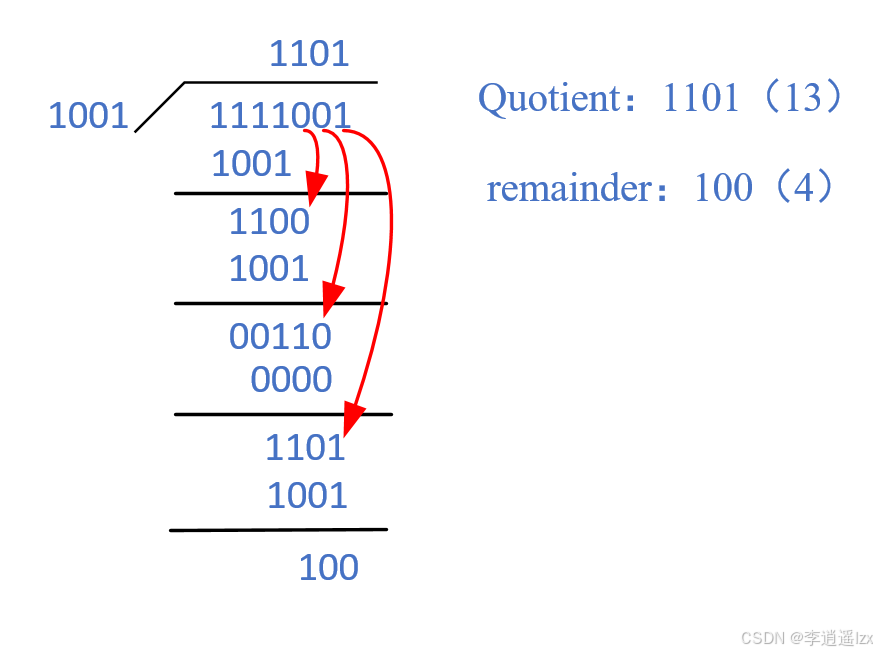

        以8bit数121(1011001)除以9(1001)为例, 下图为121除以9的运算过程

1.1111 > 1001 , 给商的对应位置1，1111 - 1001 =  110 ，将被除数的对应位0填充到110的最低位得到1100，作为下一个与被除数比较的数。

2.1100 > 1001 , 给商的对应位置1，1100 - 1001 = 11，将被除数的对应位0填充到11的最低位得到110

3.110 <1001 , 因此给商的对应位置0 ，将被除数的对应位1填充到110的最低位得到1101

4.1101 >1001, 因此将商的对应位置零，1101-1001 = 100，此时除法运算结束，商为1101，余数为100

        将根据被除数的有效位宽对除数进行截取得到的被除数，命名为比较数，通过对上述除法运算的实现过程的观察，我们可以发现除法运算主要由以下几个步骤组成

1.将比较数与被除数进行比较，如第一步运算的1111与1001比较

2.比较数大于等于被除数，则给商的对应位置一，同时将比较数同被除数作差，然后将被除数的对    应位填充到作差结果的最低位作为新的比较数。 比较数小于被除数，则给商的对应位置零，将被除数对应位填充到比较数的最低位作为新的比较数

重复这两步直到除数最低位到达被除数最低位。

3.算法实现思路

        总结以上的步骤，除法运算可以概括为对齐，比较，作差，新的比较数生成。从被除数的角度来看，除法运算为对齐后除数的右移。从除数的角度来看，除法运算为对齐后被除数的左移，同样以上面8bit数121除以9为例࿰
