Allegro使用 Z -copy绘制 Rout Keepin和Package Keepin

标题首先需要确保Outline的板框Line是封闭的或者是Shape类型；

如果不是请看链接：https://www.toutiao.com/i6941151037088743973/

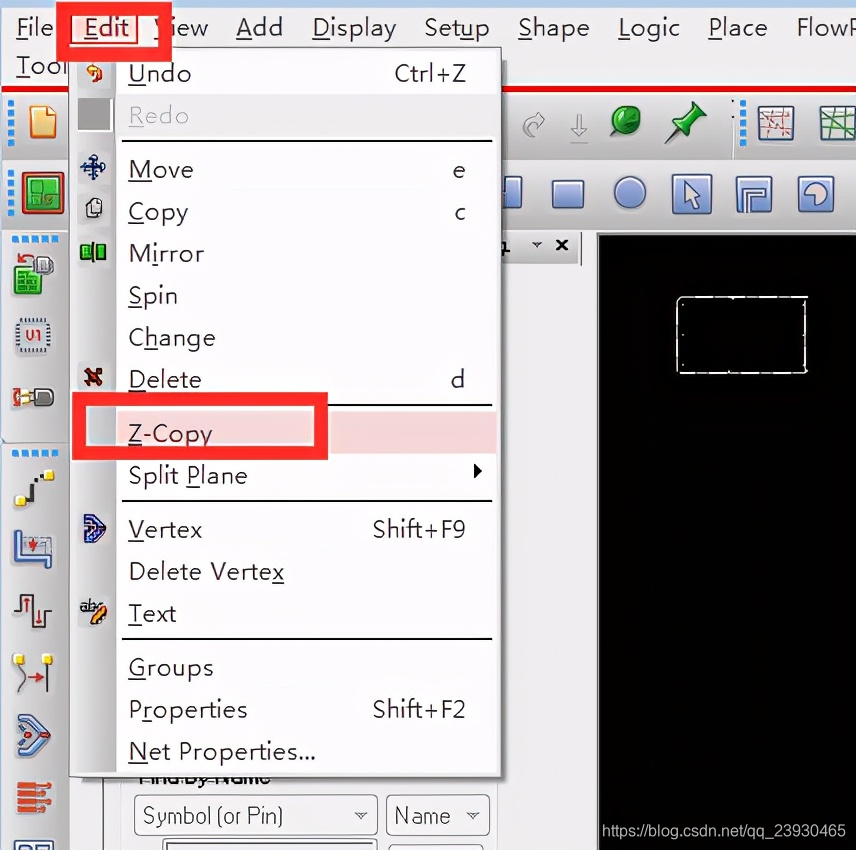

选择Edit->Z-Copy（如下图所示）；

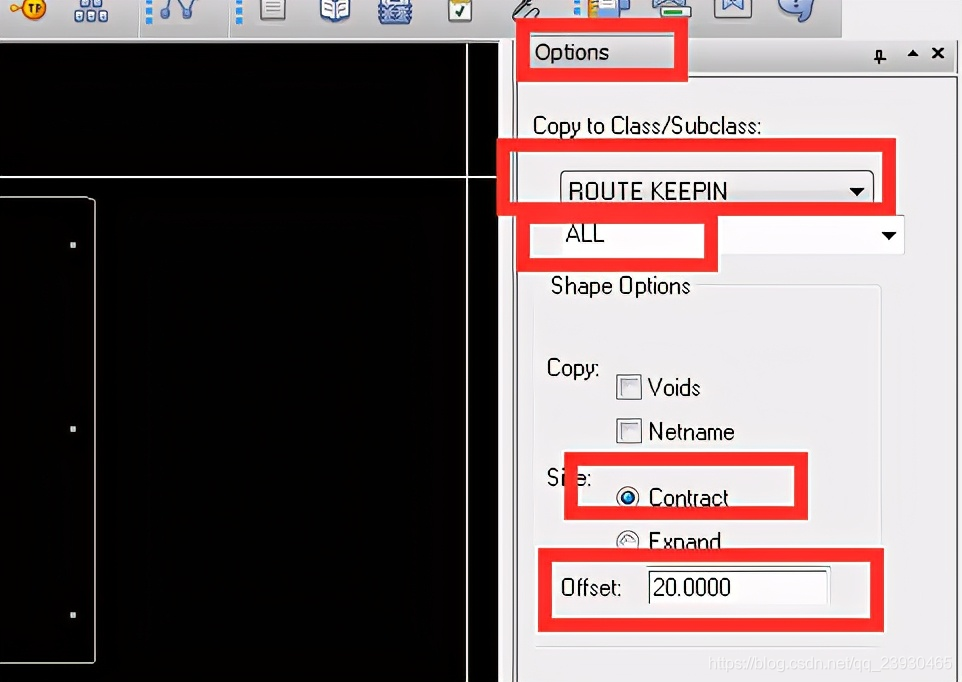

3.在Options 选择BOARD GEOMETRY OUTLINE（如下图所示）；

                       Size：Contract（表示内缩）-选择此项

                                  Expand（表示外扩）

                      Offset表示内缩或者外扩的尺寸（20mils）

在这里插入图片描述

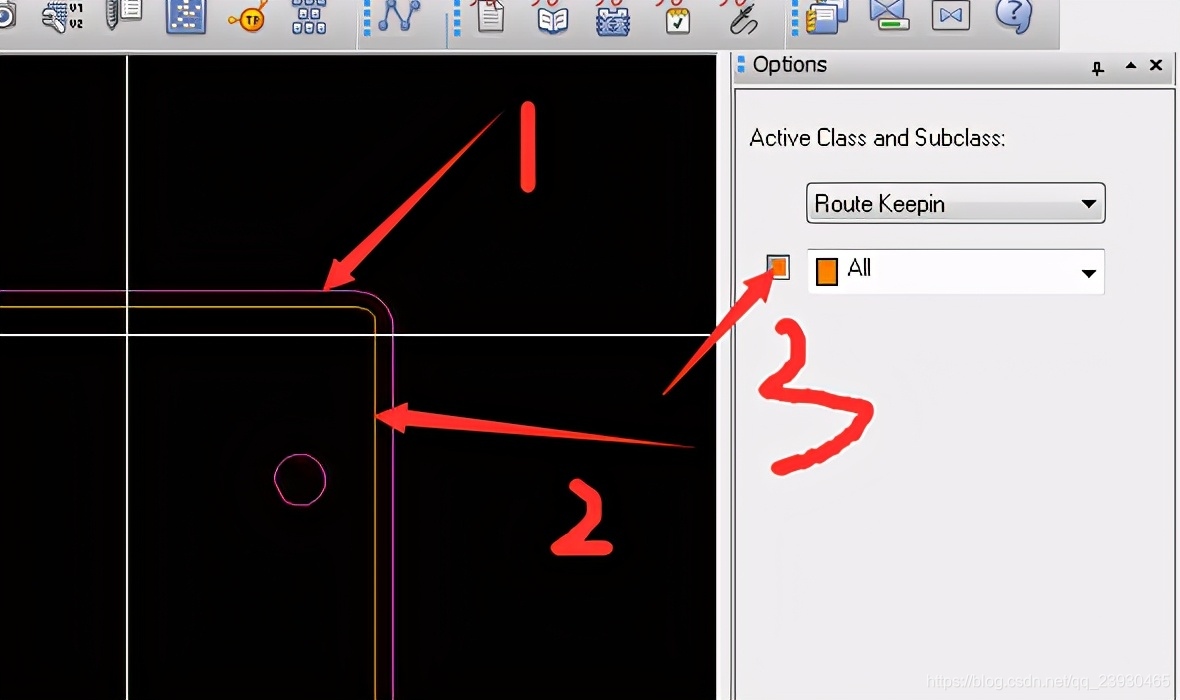

4.最后鼠标点击Outline线即可绘制RoutKeepin区域（如下图）；
在这里插入图片描述

说明：1 表示板子外宽 2 表示RoutKeepin区域 3 可以修改线颜色；
