Allegro 中利用Z-Copy命令绘制Route_Keepin/Route_Keepout等层的方法

最新推荐文章于 2025-05-17 12:20:03 发布
最新推荐文章于 2025-05-17 12:20:03 发布
阅读量1w 收藏 51
点赞数 5
CC 4.0 BY-SA版权
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qizhi321123/article/details/122747849
本文介绍了如何使用Z-Copy命令实现图形的内缩或扩展，包括如何处理非闭合图形，设置参数以达到理想的RouteKeepin效果，并通过实例演示操作步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

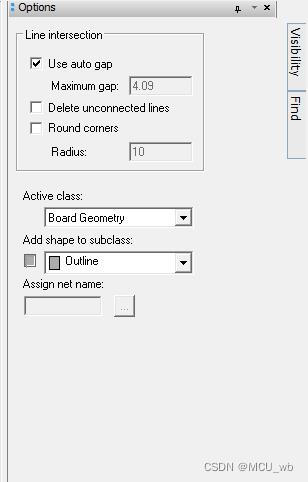

1.若图形是闭合的，则可以直接用Z-Copy命令绘制，若图形不是闭合的，需要先利用Shape-Compose Shape命令将线段合成为一个完整闭合的Shape.
在这里插入图片描述

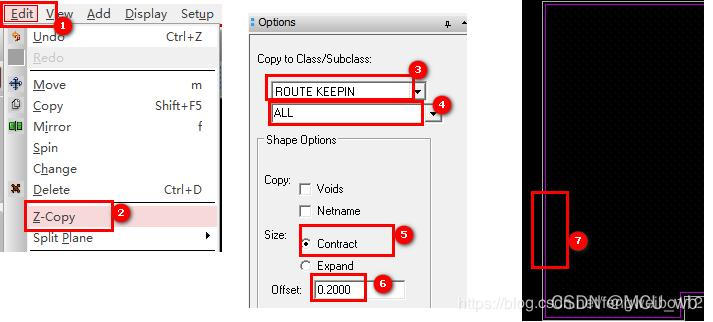

2.执行Edit–>Z_copy命令，在Options中设置Class为RouteKeepin，Subclass为All，size中勾选contract，Offset中填入0.2，这里的单位和软件设置的单位保持一致，此处为毫米。RouteKeep in代表指定的区域内部是有效，外部是无效，RouteKeep in代表指定的区域内内部是无效的，外部是有效的。
在这里插入图片描述

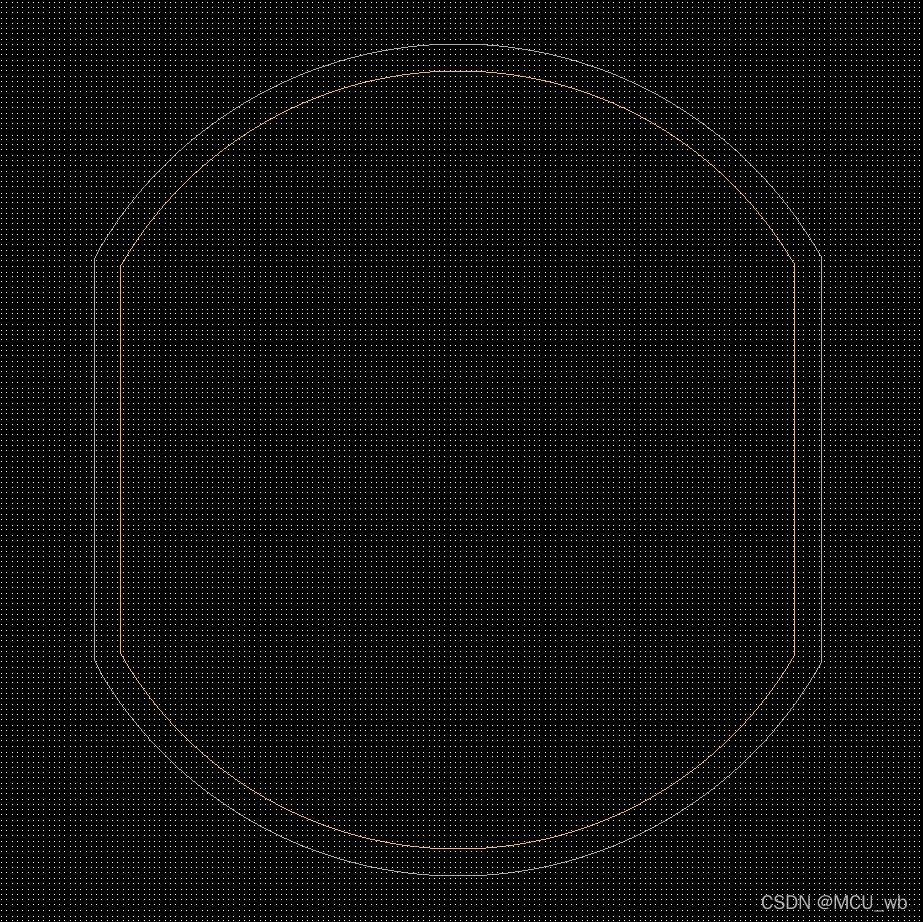

3.设置好后，单击对应Shape图形边缘即可内缩或者扩展，如图所示
在这里插入图片描述
