电机参数性能测试，电阻、电感、跳动、噪音、反电动势、空载最高转速、空载性能、负载性能、效率、过载性能

电机性能解析报告：某厂家 Σ-X 系列 1.3kW 电机性能测试

要了解电机的性能，一般会测试电阻、电感、跳动、噪音、反电动势、空载最高转速、空载性能、负载性能、效率、过载性能等关键指标。

二、测试对象

1、型号： SGMXG-13AUA6CC2

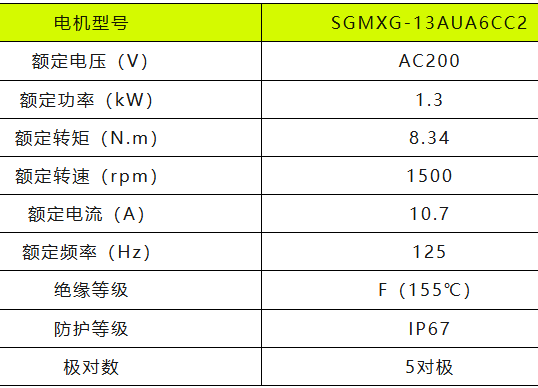

2、额定参数

三、基础电气参数测试与关键指标解析

1、电阻：

测试内容：测量电机绕组在冷态和热态下的直流电阻 (通常指相电阻)；

意义：反映绕组铜损、计算铜耗、判断绕组匝数及导体截面积是否符合设计。电阻过大可能导致过热、效率降低；过小可能影响启动电流和控制器设计。热态电阻用于计算实际运行温升；

测试工具：直流电阻测试仪；
测试条件：测量电机三相绕组线电阻；

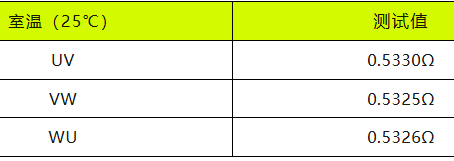

测试数据：

2、电感：

测试内容：两相绕组串联（如A-B）时测得的等效电感（端电压与电流变化率的关系）；

意义：影响电机的电气时间常数、电流响应速度、功率因数、弱磁扩速能力、转矩脉动和控制器参数整定。是电机电磁设计和控制策略的关键参数；

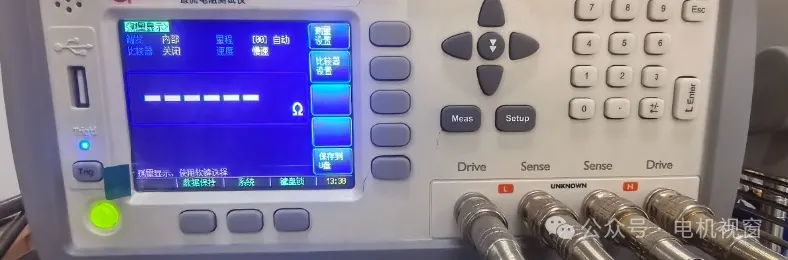

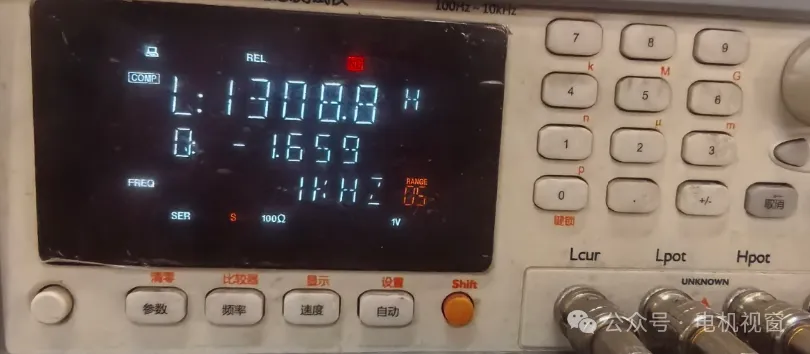

测试仪器：电感测试仪；
测试条件：测量电机三相绕组线电感；

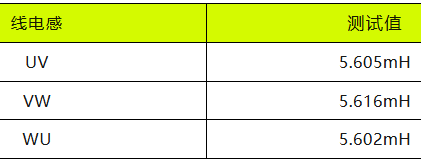

测试数据：

四、机械特性测试与关键指标解析

1、跳动：

测试内容：测量电机转子轴伸或关键部位的径向跳动和轴向跳动；

意义：反映转子的动平衡精度和机械加工/装配质量。过大的跳动会导致振动加剧、噪音增大、轴承异常磨损，甚至影响连接的负载设备；

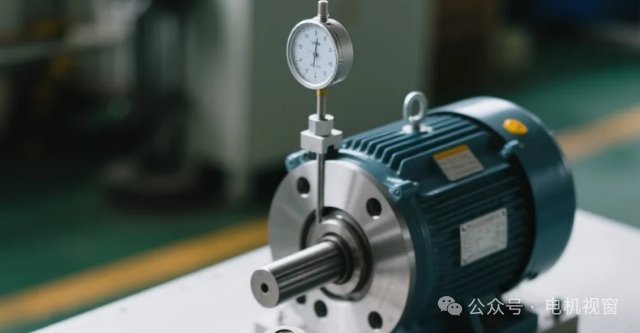

测试工具：百分表；

测试条件：分别测试电机轴伸径向跳动、轴与法兰面跳动，轴与法兰止口跳动；

测试数据：

测试项	JB10274-2001	测试值
轴伸径向跳动（mm）	≤0.02	0.01
轴与法兰止口跳动（mm）	≤0.06	0.02
轴与法兰面跳动（mm）	≤0.1	0.04

2、噪音：

测试内容：在特定工况（如空载额定转速、负载额定点）下，按标准（GB/T 10069.3-2008）测量电机的声压级或声功率级噪音；

意义：评估电机运行时的声学舒适性，是环保和用户体验的重要指标。噪音来源包括电磁噪声（谐波、齿槽效应）、机械噪声（轴承、风扇）、通风噪声；

测试仪器：噪音室;

测试条件：额定转速（1500rpm）空载运行时噪音值;

测试数据：

GB/T 10069.3-2008	测试值
≤85db	72db

五、空载性能测试与关键指标解析

1、反电动势：

测试内容：在特定转速（1000rpm）下，外部驱动电机拖拽被测电机旋转，测量其定子绕组开路线电压（相反电势有效值 或反电势波形）;

意义：反映永磁体磁场强度和气隙磁密设计。是计算转矩常数 Kt、评估弱磁能力、进行无传感器控制设计的基础。波形正弦度影响控制精度和噪音振动;

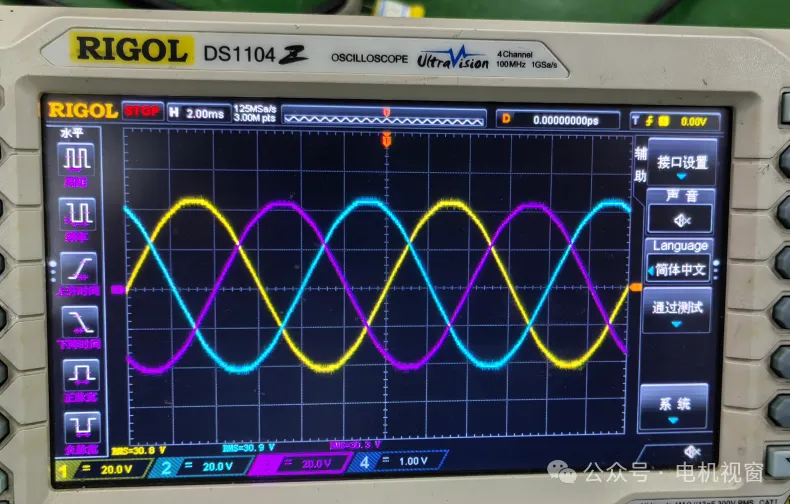

测试仪器：示波器;

测试条件：测量电机三相相反电动势有效值;

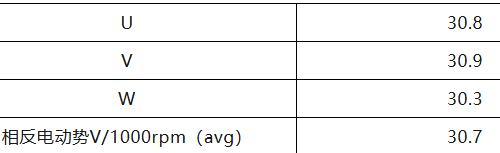

测试数据：

2、反电动势谐波：

测试内容：在特定转速（1000rpm）下，外部驱动电机拖拽被测电机旋转，测量其定子绕组开路线电压谐波；

测试意义：分析反电动势波形的正弦纯度，反映磁场设计、绕组分布和制造工艺（如磁钢充磁一致性、定子叠压）的质量。高次谐波会引起转矩脉动和额外损耗；

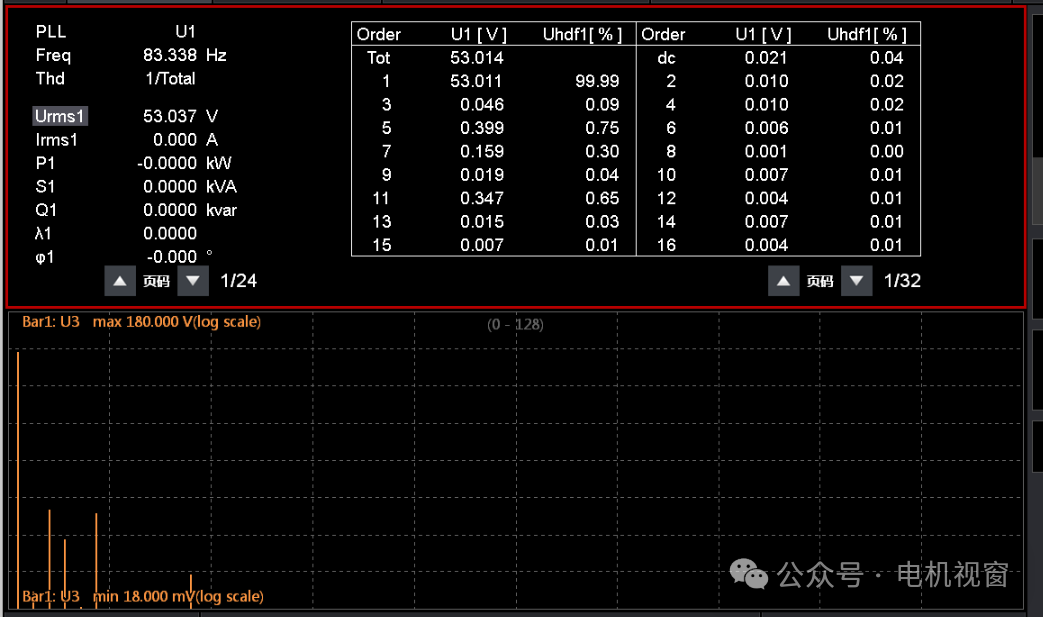

测试仪器：功率分析仪；

测试条件：测试基波，1~16次谐波含量；

测试数据：

3、空载最高转速：

测试内容：在额定电压下，逐步升高电机驱动频率（或电压/频率比恒定），测量电机能稳定运行（无失步、不过流）的最高转速;

意义：评估电机自身的机械和电磁极限转速能力。受轴承极限转速、转子机械强度、离心力、铁损剧增等因素限制;

测试仪器：驱动器;

测试条件：电压AC220V所输出的最高转速（无弱磁）;

测试数据：

电压V	转速rpm
AC220	4140

4、空载电流：

测试内容：在额定电压和频率下，电机不带负载运行时的输出电流;

意义：主要由铁损（磁滞损耗、涡流损耗）和机械损耗（风摩耗）产生。是计算效率、评估铁芯材料性能和制造工艺（如叠压质量）的重要指标。空载电流过大会导致轻载效率低下;

测试仪器：调压器、驱动器、温度计;

测试条件：电机无负载运行;

测试数据：

时间 min	电流 A	转速 rpm	绕组温度 ℃	机壳温度 ℃	室温 ℃
180	0.55	1500	55.1	52.2	15.3

六、额定负载、效率测试与关键指标解析

测试内容：在额定电压、额定频率下，给电机施加不同负载转矩，测量对应的转速、输出电流、输入功率、输出功率、温升等。绘制转速-转矩曲线、等;

关键点：

额定点性能：验证在额定功率/转矩/转速下的电流、效率、温升是否达标;

转速-转矩特性：反映电机的机械硬度（转速随负载变化的情况）;

测试仪器：驱动器，测功台，温度计，功率分析仪;

测试条件：额定转速1500rpm运行，加载到额定转矩8.34N.m，功率1.3kW,电机连续运行至热稳态为止;

测试数据：

时间 min	电流 A	绕组温度 ℃	机壳温度℃	室温 ℃	效率 %
0	10.26	18.5	18.6	18.6	87.9
60	10.79	93	74.8	18.6	87.6
120	10.85	98.4	80.6	18.4	87.55
180	10.88	101.6	84	18.4	87.5

七、过载性能测试与关键指标解析

测试内容：在额定电压和转速下（或短时间内允许降速），测试电机在超过额定转矩（如150%， 200%，300%）下能持续运行的时间，或测量其最大瞬时转矩能力（堵转转矩或峰值转矩）;

意义：评估电机应对短时冲击负载或启动重载的能力。受限于绕组热容量（过载时间）和电磁设计（最大转矩）。过载能力强意味着更好的动态响应和鲁棒性，但需注意控制器和电源的匹配;

测试仪器: 驱动器、测功台;

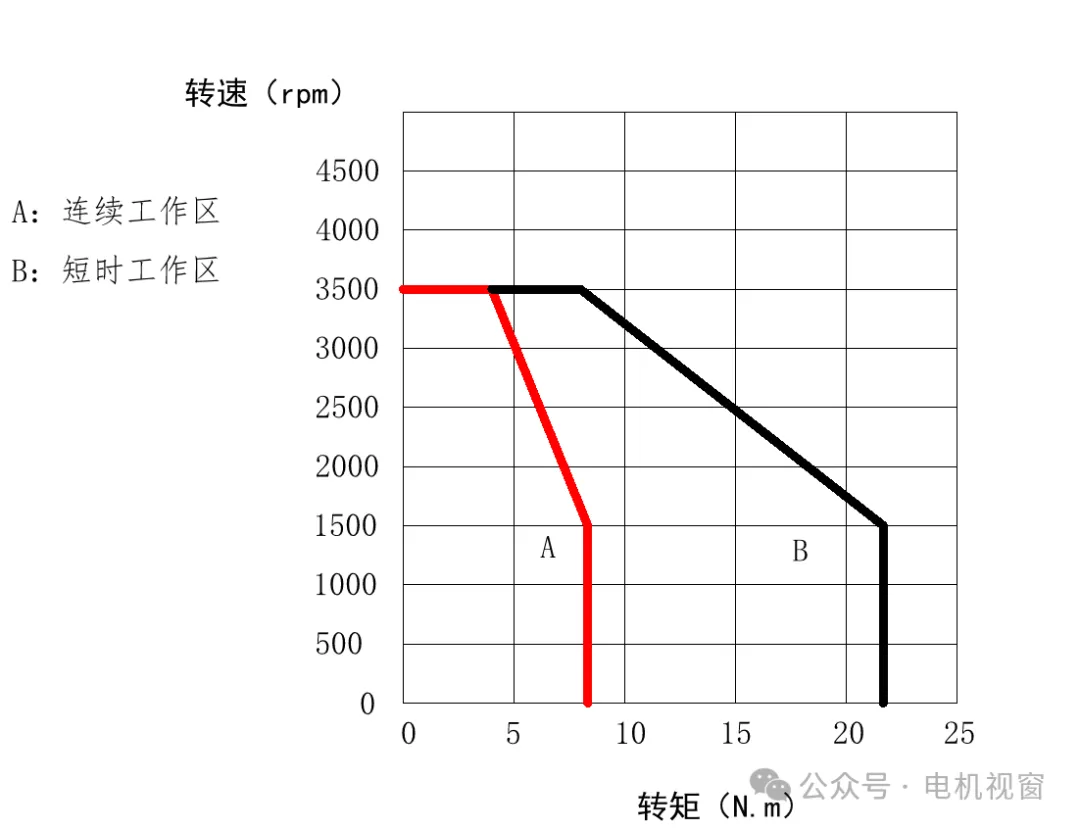

测试条件：额定转速下输出最大转矩，最高转速下输出最大转矩，根据测试数据绘制转矩转速曲线图;

测试数据：

电流A	转速rpm	转矩Nm	时间s
27	1500	21.7	≥10
10.7	3500	8.1	≥30

八、结论与建议

1、总体评价：

该 Σ-X 系列 1.3kW 电机在本次测试中表现出优秀的综合性能。基础电气参数正常，机械特性（跳动、噪音）控制良好。空载特性符合预期，反电势波形正弦波波形，正弦波无削顶/削底现象。负载额定点效率达到 87%， 过载能力是额动转矩的2.6倍。

2、优势：

良好的机械特性；

良好的空载特性，谐波含量低、低电流，高转速；

低噪音、低振动水平。

3、潜在关注点/建议：

过载能力欠缺，建议将过载提高到额定转矩3倍。

4、适用性：

该电机适用于对效率、噪音振动、动态响应有要求的 [具体应用场景，如机床、自动化设备等]。
