反激式开关电源Flyback工作过程、波形震荡、电流尖峰

原理

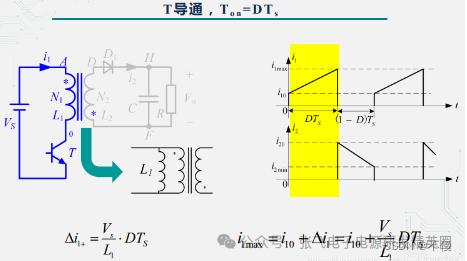

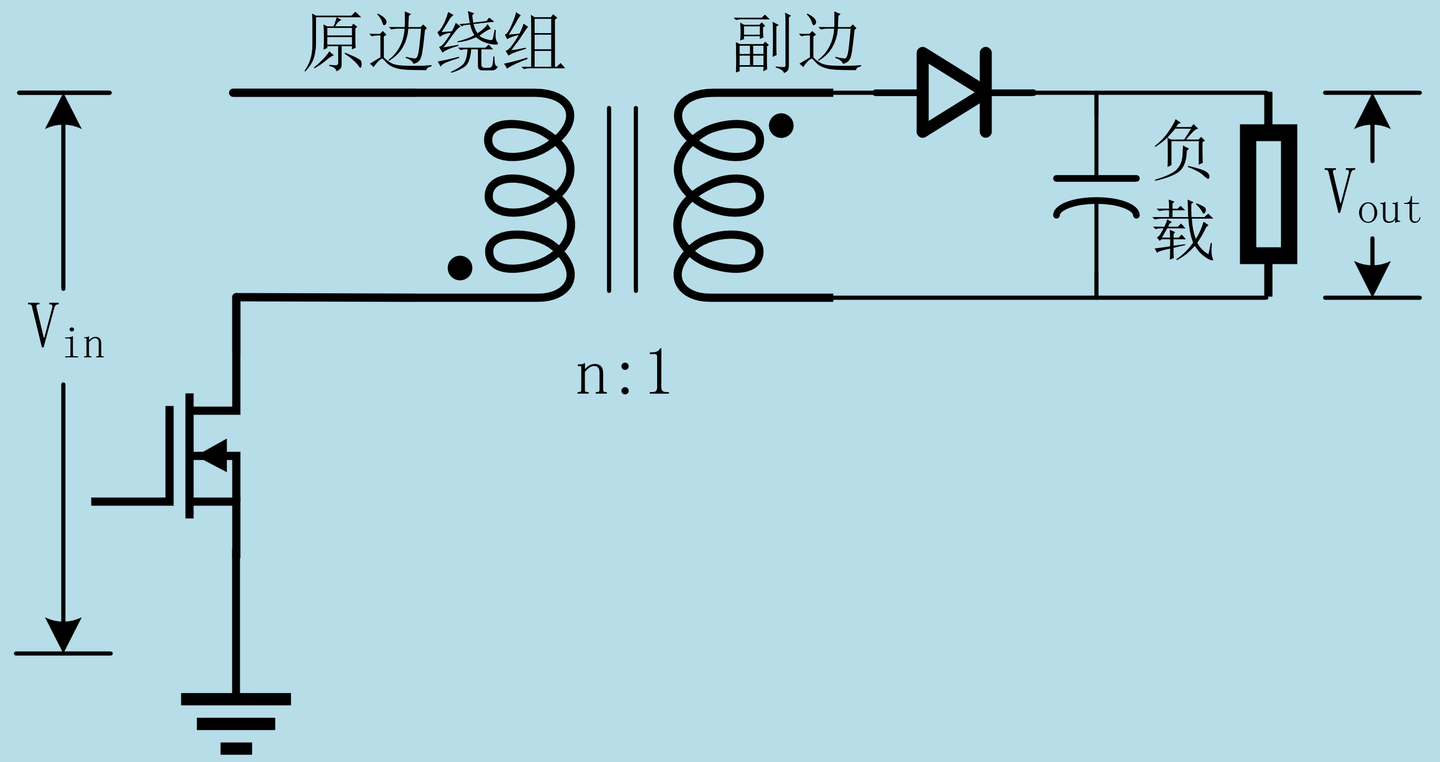

当开关管导通时：变压器原边绕组电感电流上升，变压器充能。由于原边绕组和副边同名端相反，输出二极管截止，负载由输出电容进行能量供应。

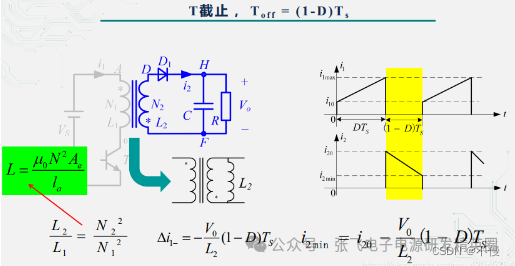

当开关管截止时：变压器释放能量，副边绕组电感释放电流，输出二极管导通向负载供电，同时对电容充电，原边绕组电感感应电压反向。

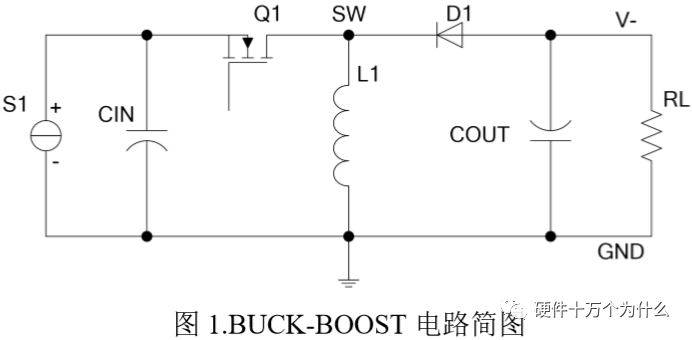

把变压器换成电感就是BUCK-BOOST，工作过程也相同。只不过反激式开关电源的原边和副边具有隔离的效果。

BUCK-BOOST 拓扑电源原理及工作过程解析

工作模式DCM、CCM、波形震荡

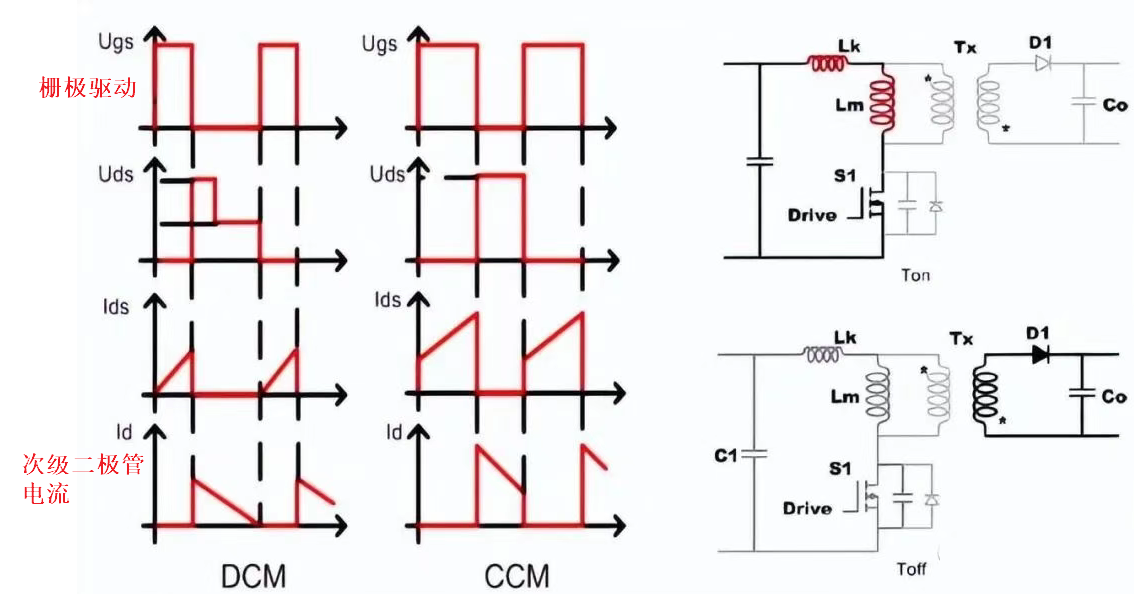

根据次级电流是否有降到零，反激可以分为DCM(discontinuous current mode)和CCM(continuous current mode)两种工作模式。

理想情况下开关波形

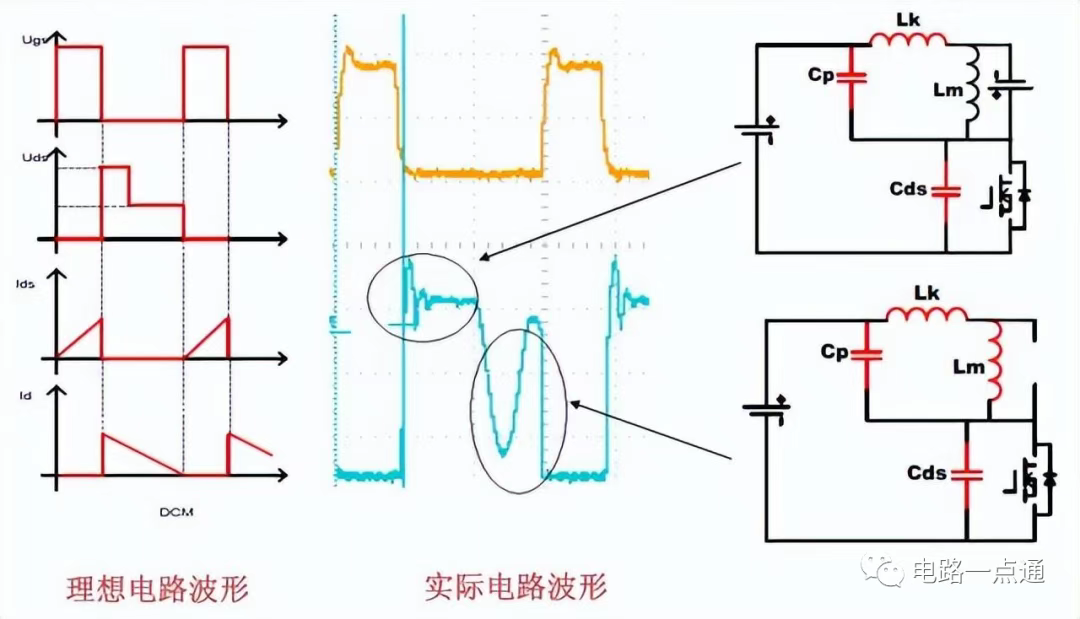

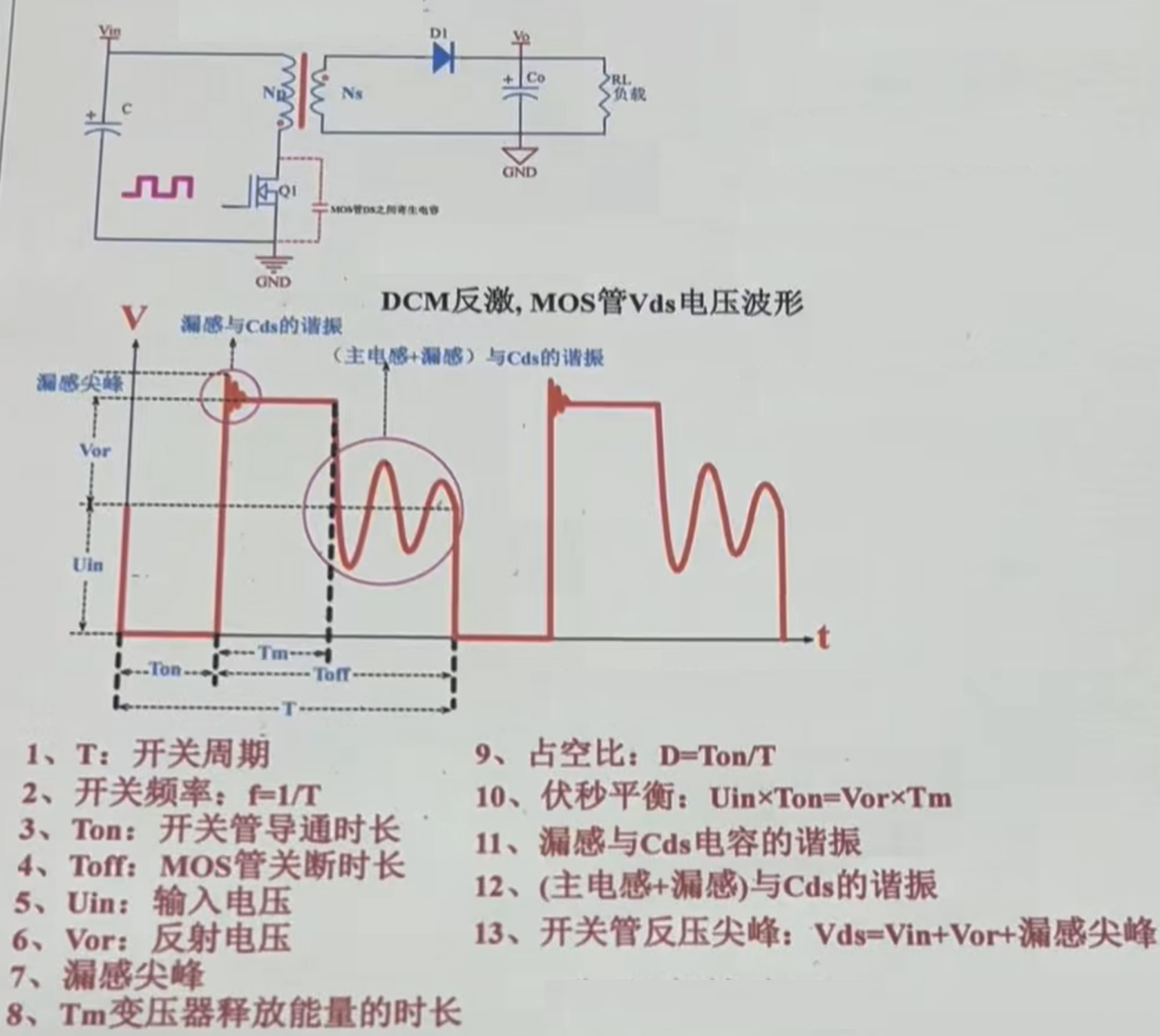

DCM工作模式下MOS DS电压波形分析

开关管关断时的震荡来源于漏感
开关管电压分为几部分：Vds=VDC+VRo(NVo)+Vlkb
VDC是母线电压；
VRo是因原边开关管关断副边二极管导通，输出电压通过变压器反映到原边的电压(NVo)；
除了变压器制约住的电压还有制约不住的漏感电压Vlk，既然是漏感电压，当然和变压器的漏感有关系了。

如何来限制漏感电压？RCD吸收钳位电路，利用电容吸收，靠二极管钳位，通过电阻把漏感能量消耗掉。设计的原则是让RCD能够消耗掉漏感能量，发挥该有的作用，但又不能过猛成为原边一个吃激磁电感能量的负载。

断续时的震荡，主要原边电感

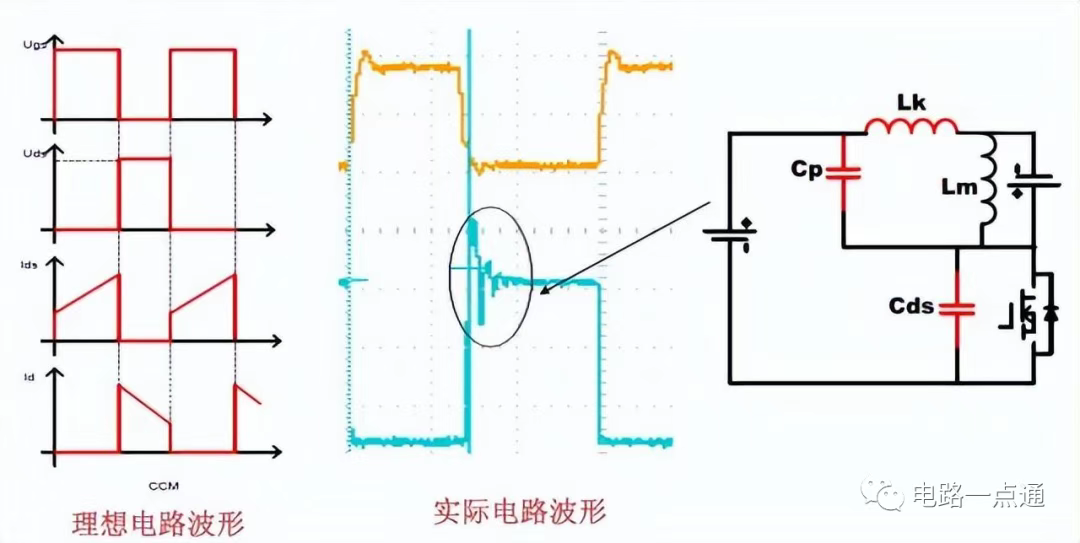

CCM工作模式下MOS DS电压波形分析


吃透反激电源（一）原边MOS管振铃的形成原理

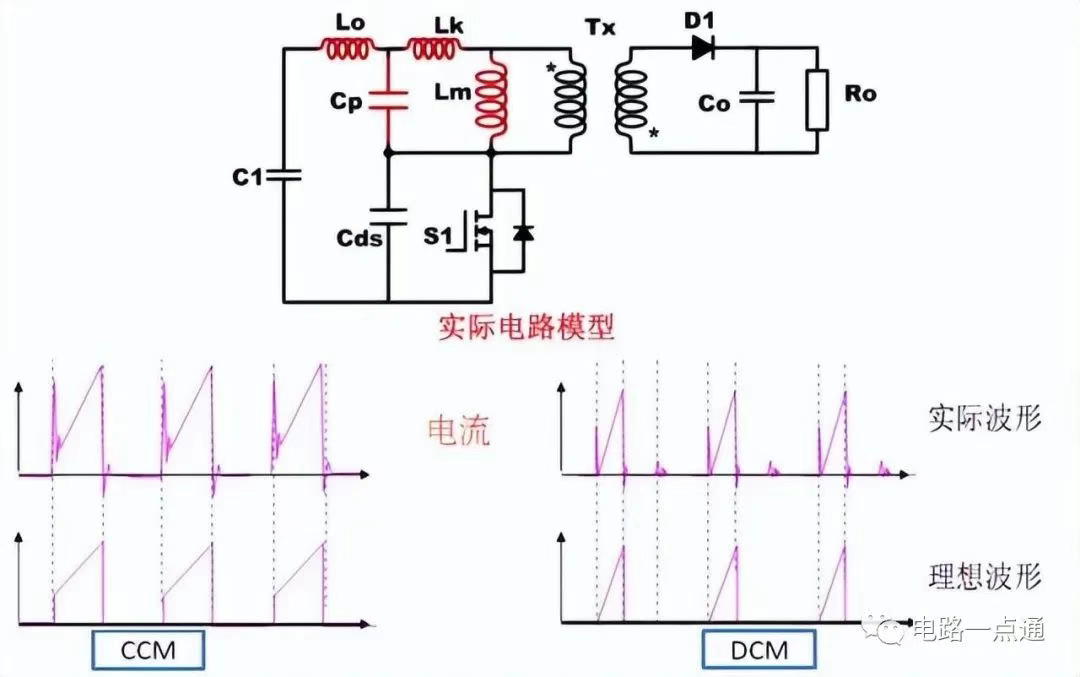

开关管上电流尖峰的波形分析

开关管关断后，变压器副边为输出电压Vo钳位，此时寄生电容Cp两端的电压为nVo,方向是上负下正；

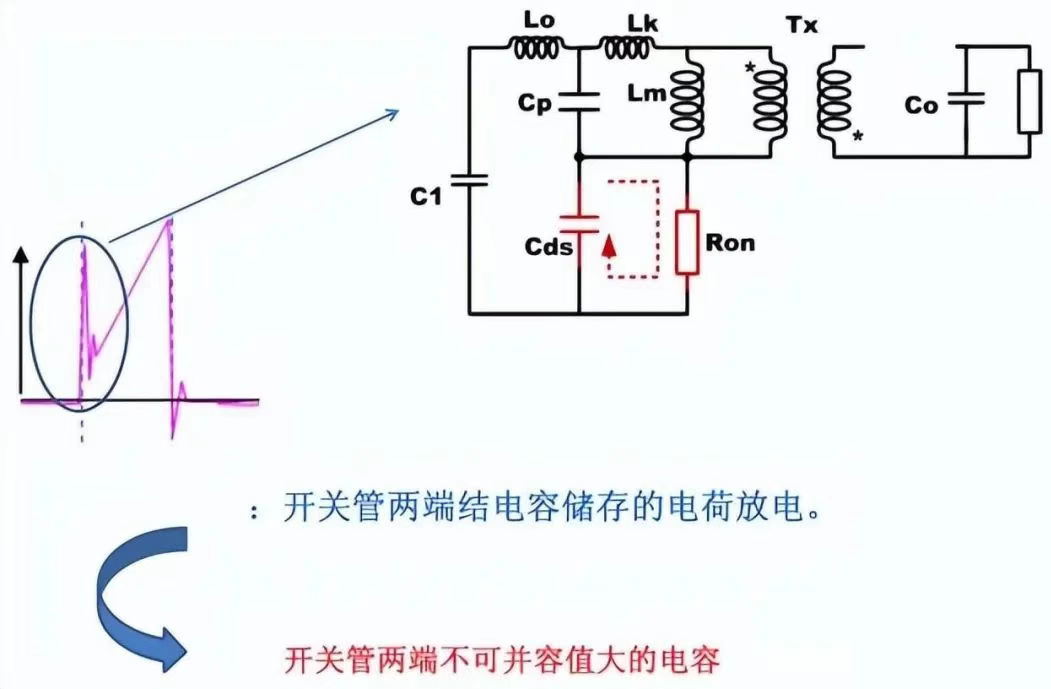

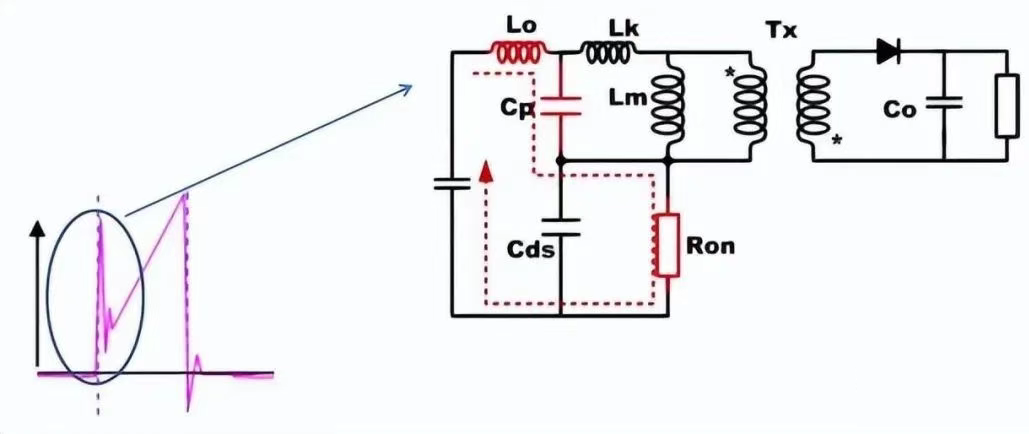

当开关管导通时，Cp电容放电，此时Cp与线路寄生电感及输入电压构成谐振回路，从而形成该尖峰电流（谐振电流）。
