主副电源自动切换电路

非常精妙的主副电源自动切换电路,并且“零”压降,你GET到精髓了吗?

二极管+PMOS

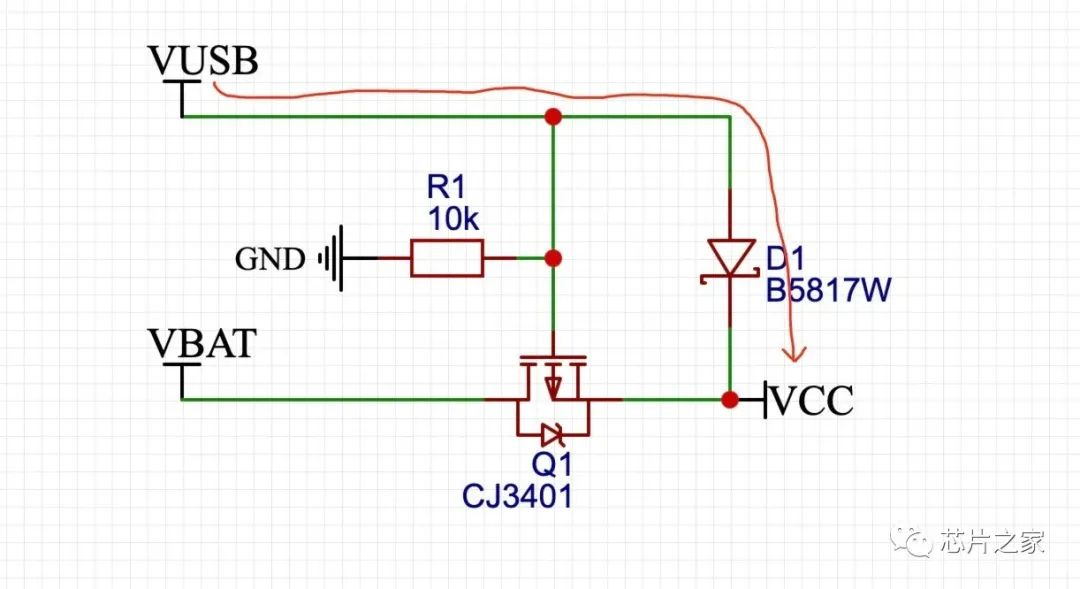

USB供电和电池供电自动切换
在这里插入图片描述
当VUSB没有电,Q1栅极接地,Q1打开,由VBAT给VCC供电。
当VUSB有电,Q1栅极比源极电压高(压差为D1导通压降),Q1关闭。VUSB经过D1给VCC供电。

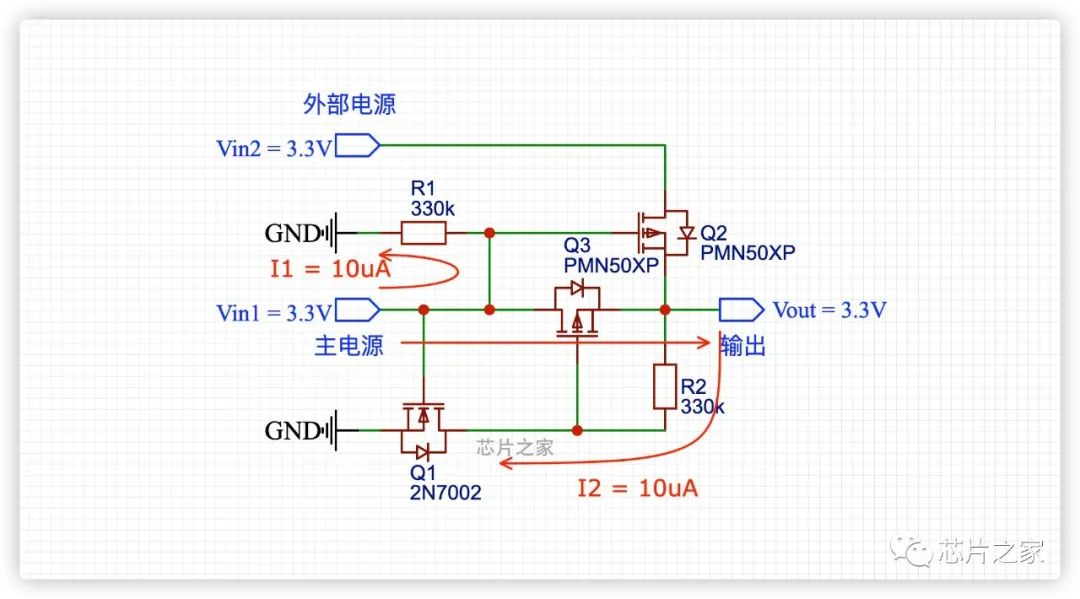

双PMOS

在这里插入图片描述
当主电源Vin1有电,Q1导通,Q3的栅极接地,Q3导通。Q2的栅极和源极压差为Q3的导通压降,因此Q2关闭,Vin2供电断开,Vout由Vin1供电。

当Vin1断开,Q1截止,Q3也截止。Q2栅极由R1下拉,Q2导通,Vout由Vin2供电。
