Keil程序下载失败各种原因与解决方法

qlexcel

于 2025-05-25 12:44:44 发布

阅读量394

点赞数 2

CC 4.0 BY-SA版权

分类专栏： MCU 文章标签： keil 程序下载 not halted errors 下载失败

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qlexcel/article/details/148203170

MCU 专栏收录该内容

187 篇文章

订阅专栏

CPU is not halted

***JLink Error: Could not start CPU core. (ErrorCode: -1)
***JLink Error: Can not read register 15 (R15) while CPU is running
***JLink Error: Can not read register 20 (CFBP) while CPU is running
***JLink Error: CPU is not halted
***JLink Error: Can not read register 15 (R15) while CPU is running
Erase Failed!
Error: Flash Download failed  -  "Cortex-M7"

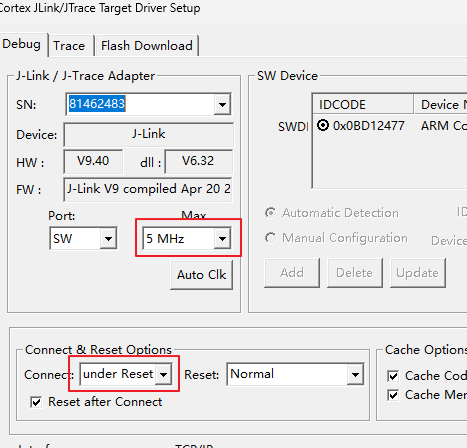

可以尝试调低下载频率，设置“under Reset”
在这里插入图片描述

Too many errors to display !

Erase Done.
Programming Done.
Contents mismatch at: 08010000H  (Flash=AAH  Required=60H) !
Contents mismatch at: 08010001H  (Flash=AAH  Required=68H) !
Contents mismatch at: 08010002H  (Flash=AAH  Required=00H) !
Contents mismatch at: 08010003H  (Flash=AAH  Required=28H) !
Too many errors to display !
Error: Flash Download failed  -  "Cortex-M7"

最后校验的时候失败，很多数据对不上。

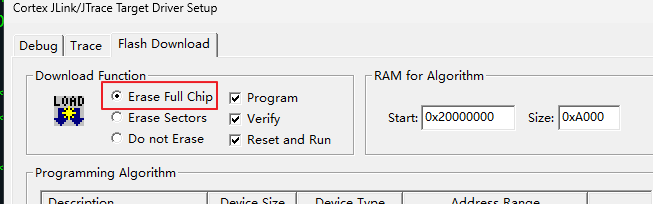

可以试下全片擦除。
在这里插入图片描述

待续。。。
