点云特征学习（三）--DGCNN论文阅读笔记

点云特征学习（三）–DGCNN论文阅读笔记

一，挑战

在DGCNN算法之前，基于深度学习的点云特征学习算法有：PointNet,PointNet++,PointCNN等。这些算法都能够较好地处理点云数据。但是，这些特征学习方法只是从离散点云的角度的特征出发，没有考虑物体的拓扑结构。点云这种数据结构是离散的，缺乏拓扑信息（也就是单个点与点之间的关联并没有显式建立，但是他们之间应该是有实际意义的）。自然而然地，如果能够通过某种方式建立点与点之间的拓扑关系，应该可以增强表征的能力。这里，存在的一个挑战就是如何表现点云中的拓扑结构，并加以利用。

二，方法

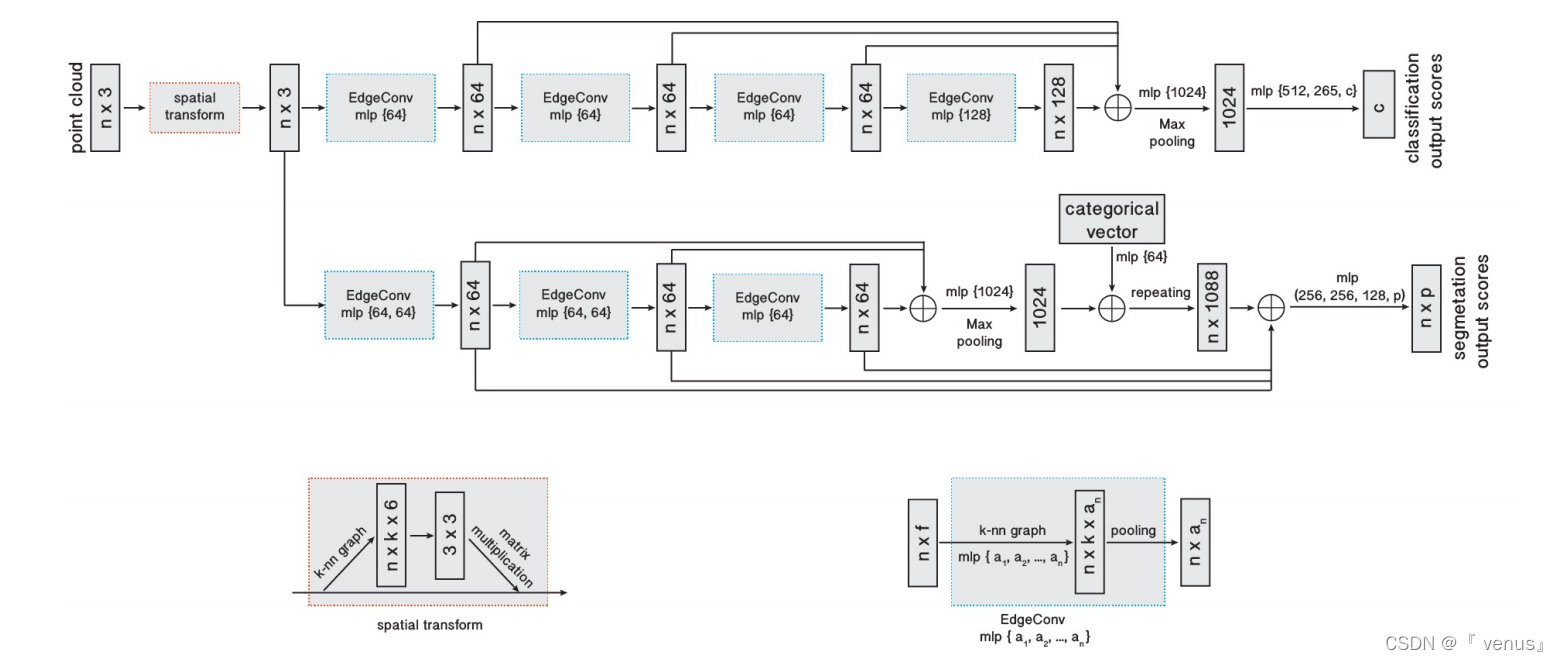

论文中给出了整个DGCNN的网络图，根据分割以及分类任务，分成了两个pipeline。从网络图中可以看出来，整篇文章的创新点主要在于Edge Conv。

2.1 Edge Conv

EdgeConv在网络的每一层上动态构建图结构，将每一点作为中心点来表征其与各个邻点的edge feature，再将这些特征聚合从而获得该点的新表征。

EdgeConv实现的实际就是通过构建局部邻域（这种局部邻域既可以建立在坐标空间，也可以建立在特征空间），对每个点表征。

将多个EdgeConv模块首尾相接不断堆叠也就是为了获得多层次、具有更加丰富语义的表征。

Edge Conv的输入为 $N\ast F$, 输出为$N\ast F’$。

具体而言，构建图结构，顶点就是点云各个点，通过对每个点KNN，连接其K近邻，构建边的关系。

顶点集合：

其中初始状态 F 表示点的三维坐标信息。当然更一般的情况， F 表示神经网络某一层输出的点的特征空间维度信息。

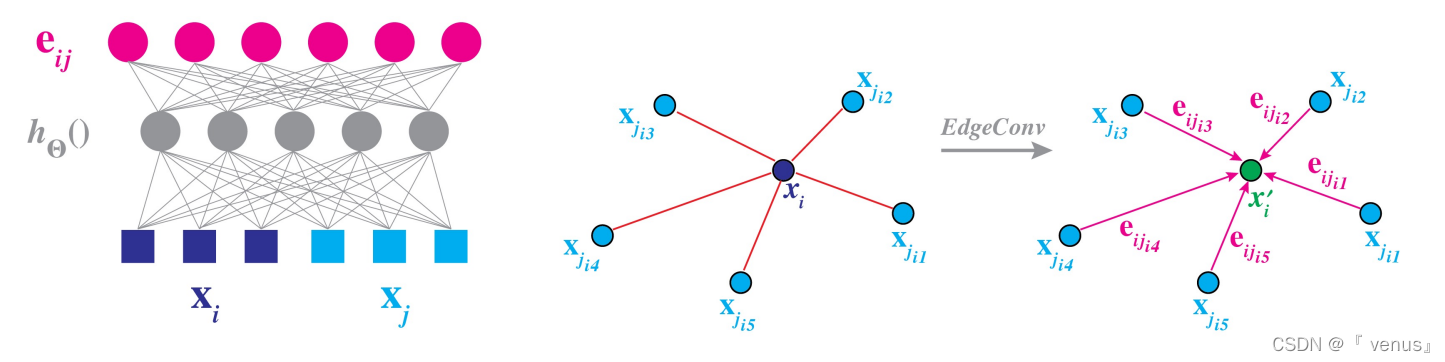

如上图所示，表征分为2步：

1，根据图结构计算edge feature。
2，聚合edge feature，对其对应的中心点表征新的特征。

展开来说：

1，如何计算edge feature?

对于函数$h$ 以及聚合函数的选择，论文中给出了五种选择：

选择一：

图结构中每个点的邻点是固定的K个，可以按照类似卷积来实现。这里的聚合操作是 求和。

选择二：

与PointNet类似，只考虑点自身，不考虑邻域邻点信息。所以，文中指出，PointNet可以视为Edgconv的特例。

选择三：


选择四：

这只编码局部信息，将形状视为一个小斑块的集合，并失去了全局结构。

选择五：

EdgeConv选择的就是这个方案，既考虑了局部邻域的global信息 ，又考虑了local neighborhood信息 。

接着送入多层感知机，得到了edge feature:

2.2 图结构的动态更新

不断重新计算各个点在每一层特征空间的近邻是recompute graph的关键。在特征空间中计算一个成对的距离矩阵，然后为每个单点取最近的 k 个点。这是DGCNN和GCN的最大不同，GCN是在坐标空间构建好图结构后整体图结构就固定了，没有动态更新的过程。

2.3 特点

1，排列不变性
这里选择了与PointNet相同的Maxpooling函数解决排列不变，不再解释。

2，部分平移不变性

从文中给出了公式推导可以看出，平移不变性仅仅针对左项。

1，EdgeConv可以有效建模点云局部领域的特征
2，可以通过堆叠（实际中就是池化操作）基于某个中心点相对于其邻点的edge feature来获得该局部邻域的global feature
3，在多层深度网络中，在特征空间提取的邻域信息可以潜在表示在原空间（比如坐标空间）非常远的距离。（摘自原文：the distances in deeper layers carry semantic information over long distances in the original embedding.）

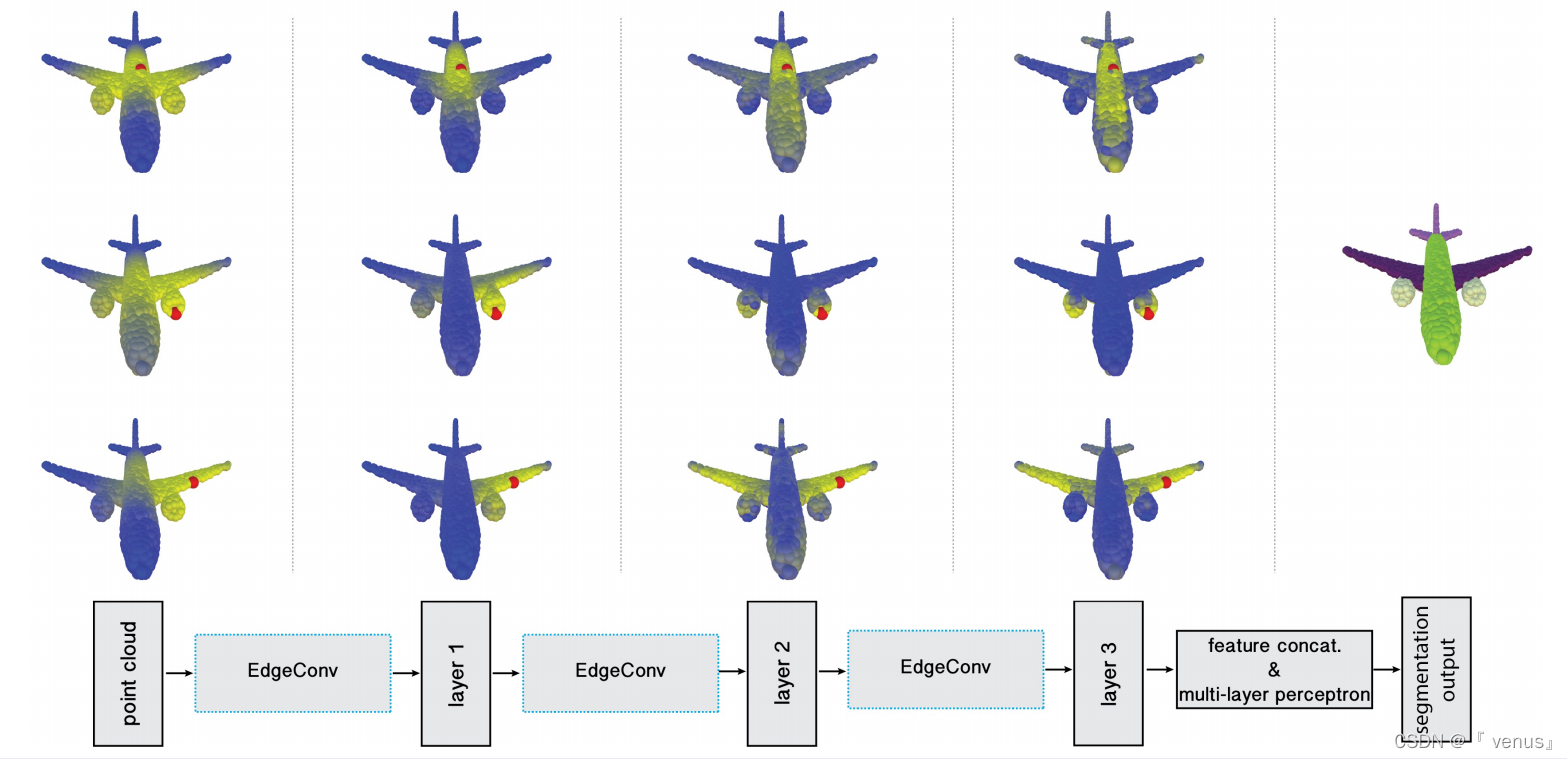

关于第三点的解释：在最左边一列表示原始坐标空间，离红点的远近完全就是取决于欧式距离。在右二列表示Layer3输出的特征空间，离红点近的点已经不是欧式距离了，而是具有一定相似语义的点，比如飞机的两翼、两个喷气泵等。

参考博客：https://zhuanlan.zhihu.com/p/267895014?utm_source=qq
