Vector DDFS

矢量数字频率生成器

版本：vivado2021.1

帮助文档：C:/Xilinx/Vivado/2021.1/doc/sysgen/html_help/vectorddfs.html

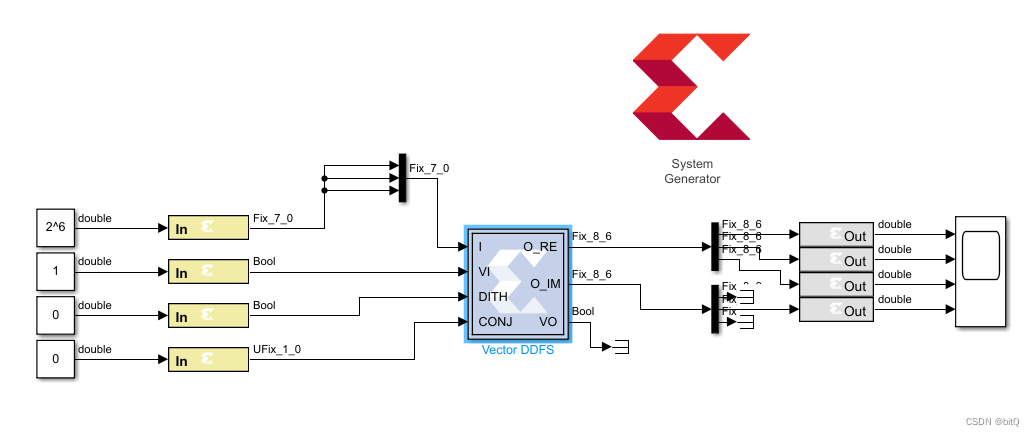

接口

• I 频率控制字，I = 输出频率 * 采样时间 * 2^（频率分辨率）；
• VI、VO 用于同步，VO为VI的延时输出，可以通过这两个信号计算处理的延时；
• DITH输入端口用于打开/关闭相位噪声 抖动功能；
• CONJ输入端口设置为“1”以共轭复指数输出；
• 输出端口O_RE和O_IM生成所需矢量输出频率信号的实部和虚部。

数据类型支持

• 输入端口 I 应为带符号定点数据类型。
• 输入端口 VI、DITH 和 CONJ 应为布尔数据类型。

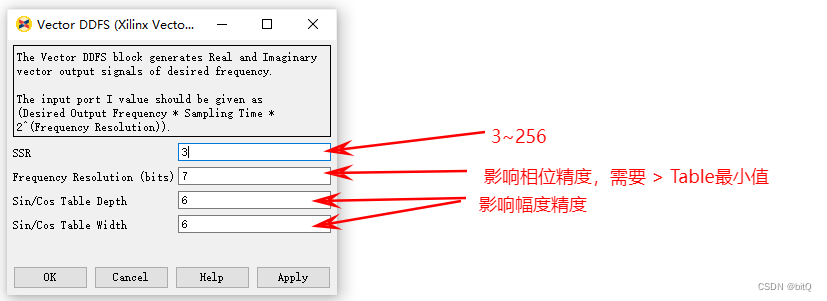

• 超级采样率（SSR）

        这个可配置的GUI参数主要用于控制每个采样周期上多个数据样本的处理。该块使得主要块操作支持1-D向量。

• 频率分辨率（位数）

        定义该块可以输出的最小频率增量步长。这应该是一个整数值。

• Sin/Cos表深度

        定义Sin/Cos表的深度，应该是一个整数值。

• Sin/Cos表宽度

        定义Sin/Cos表的宽度，应该是一个整数值。

实测现象与分析

注意：

频率控制字（I）为有符号数，位宽和频率精度一致，是有符号数，最大为时钟的一半，同时I为相量输入，要和SSR一致。
