xilinx平台下DDR3映射为VFIFO

FPGA开发中，数据采集、数据分析场景下需要用对高速ADC数据缓存，FPGA片内RAM无法做到大的容量，基于MIG IP做了个DDR3映射成FIFO的模块，以完成高速、量大的数据缓存应用。

背景和选择

part1

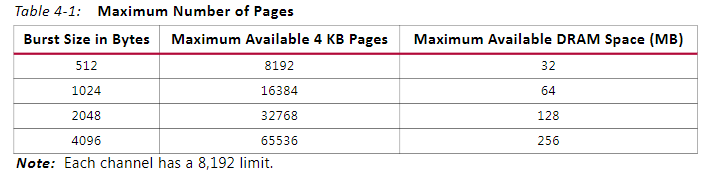

官方也提供了类似功能的IP：AXI Virtual FIFO Controller，如果你需要多通道，该方案倒是比较不错，最大可支持到8个通道，但是容量嘛，支持情况如下图，Note注意到，每个通道最大也就32MB（8192*4K）的容量，这个在某些场合就不适用了。

part2

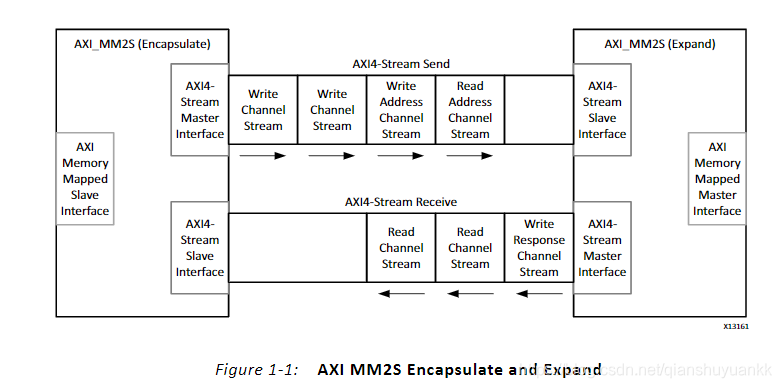

换个路子试试，找了个 AXI Memory Mapped to Stream Mapper，mm2s是不是能满足应用呢？贴出overview的一段谷歌翻译，好像我会错意了，该模块要成对使用，并且把地址什么的也压到AXIS接口去了，看来不是我们想要的。

AXI内存映射到流映射器IP（axi_mm2s_mapper）的功能是将AXI4内存映射（AXI4-MM）事务封装到一对AXI4-Stream（AXI4-S）接口上。这允许使用面积通常较小，频率更快的AXI4-S组件，并允许系统设计具有更大的灵活性。 AXI内存映射到流映射器IP旨在与成对使用，一对将AXI4-MM事务转换为AXI4-Stream事务，另一半以相反的操作执行以扩展AXI4-S事务到AXI4-MM事务。 AXI4-MM写地址，读地址和写数据通道映射到一个AXI4-S主接口，而读数据和写响应通道映射到一个AXI4-S从接口。通过及时复用两个AXI4-S接口，它们可以一起承载五个AXI4-MM通道。

---

VFIFO特性说明

• 通道数：1
• 接口 AXI Stream （不支持Last、 Keep）
• FIFO容量：1GB（DDR3容量)
• 输入输出异步时钟：支持
• 测试平台：黑金开发板AX7z035
• 开发环境：vivado19.1

DDR3带宽的计算

内存带宽计算公式：带宽=内存核心频率×内存总线位数×倍增系数

6400MB = 200 X 4 X8

内存时序

这个带宽能不能达到，内存时序没做细研究，对我来说够用了。映射成VFIFO，读写时序切换带宽也略有损失，如果比较要求高的话可以提高busrt_length,后面会提及。

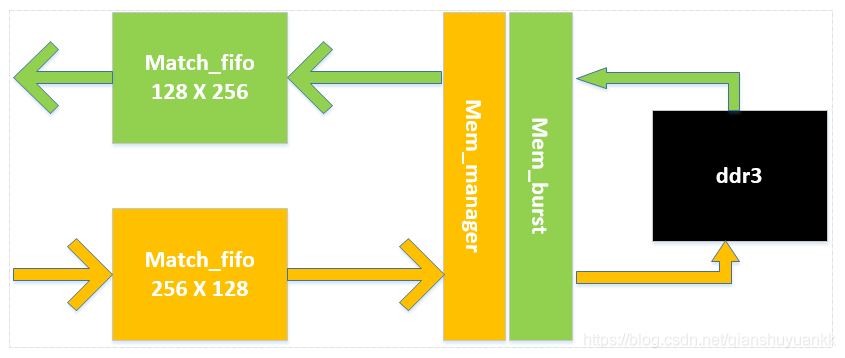

设计框图

1. match_fifo(**X**)
   • 用于位宽适配，DDR3端的位宽为256bit，目前接口采用的128，使用时可根据需求对其进行修改，位宽修改是通过AXI4-Stream Data Width Converter实现的；里面的FIFO位宽采用256bit，与DDR端相匹配；
2. mem_manager
   • 内存管理主要实现了读写地址管理，读写控制。实现方式Ring，循环缓冲区；
3. mem_burst
   • DDR3 native接口控制，实现burst模式的读写，读写长度受限于match_fifo的长度；
4. ddr3
   • mig核实现的片外内存访问。

实现描述

DDR3映射为VFIFO，并采用AXI2-stream的接口封装形式，方便与设计的端逻辑标准接入。如果对LAST、KEEP信号有需求的用户，可以对数据做帧头、帧尾封装，以适应具体需求。

VFIFO实现方式：将内存看做buffer，通过读写地址的控制，实现了循环缓冲区，并增加了empty、half_full、full信号，用于外部使用。其中DDR3的控制采用native接口（AXI4-MM接口还是比较复杂的），采用burst的模式，这样可以减轻状态切换的频次，进而增加了读写带宽。

mem_manager 读写控制,burst_length单次传输长度为FIFO的一半，当输入端match_fifo内的数据长度 > burst_length时，触发写do_tx输入给manager，当输入端match_fifo内的数据长度<burst_length时，触发do_rx信号输入给manager，并且根据产生的empty、full信号，进而控制读写逻辑和读写地址。

如果修改busrt_length，首先注意两点，1、确保读写切换过程中match_fifo不被填满，保证数据不丢失。2、FPGA内部RAM资源有限、增加长度势必考虑整个工程的BRAM使用情况。

小提示：

AXIS FIFO的实际长度>=设计参数的长度。这个很好理解，每个BRAM块的大小为18K或36K，为了保证你设计的长度，BRAM容量块肯定>=设计容量，xilinx IP对其是全使用的。这就造成仿真下与实际应用中，FIFO填满时长度不一致的情况，要以实际测试的为准。
