基于QWidget+QGraphicsView纯手工的传输拓扑图

已于 2022-11-17 08:22:26 修改
阅读量2.4k 收藏 9
点赞数 2
CC 4.0 BY-SA版权
分类专栏： QT 文章标签： qt QGraphicsView QGraphicsScene 拓扑图
于 2022-11-15 09:29:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/pony12/article/details/127858854
QT 专栏收录该内容
17 篇文章 ¥119.90 ¥299.90
订阅专栏
本文介绍了一种在Qt环境下，不依赖Qt Designer，仅使用QWidget和QGraphics*对象手工创建的传输拓扑图。内容涵盖拓扑图的布局、使用的Qt类、功能实现，包括节点和连线的绘制、移动、保存、放大缩小、悬浮信息显示及右键菜单等。通过提供完整的代码文件，读者可以直接将拓扑图组件集成到项目中。

        在Qt Creator中，在未借助Qt Designer的情况下，基于QWidget+QGraphics*对象类纯手工编码的传输关系拓扑图，进行了升级和更版，下面就来介绍一下具体情况。

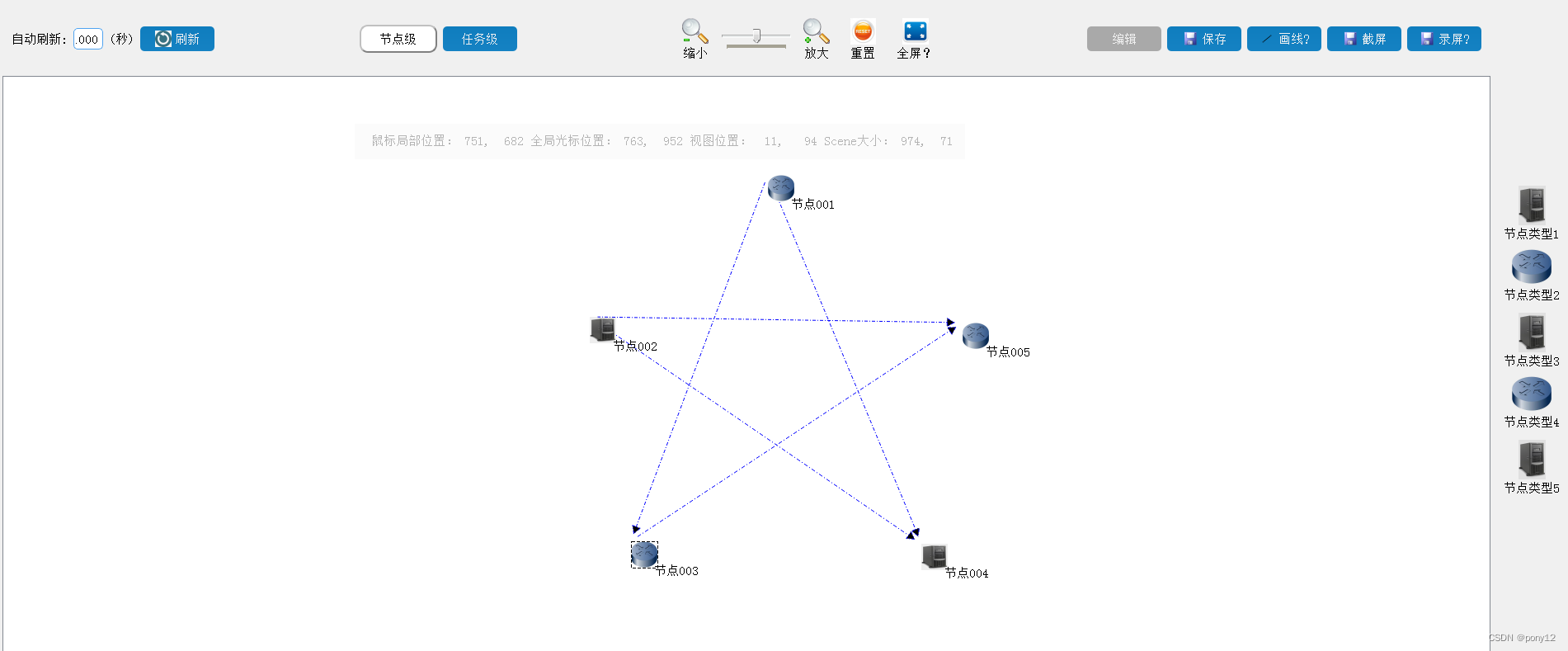

        代码模拟的场景是，针对多台机器间文件传输的节点和任务的对应关系，以UI拓扑图的方式来动态展示，如下图

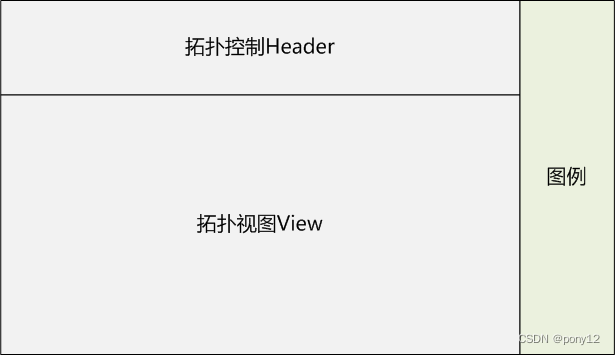

        零）布局

        一）用到的Qt对象类，

  • 1）QGraphics*类，如QGraphicsView、QGraphicsScene、QGraphicsItem、QGraphicsPixmapItem、QGraphicsProxyWidget、QGraphicsSceneHoverEvent；
  • 2）布局类，QVBoxLayout、QHBoxLayout、QFormLayout、QGridLayout；
  • 3）控件类，如QP
